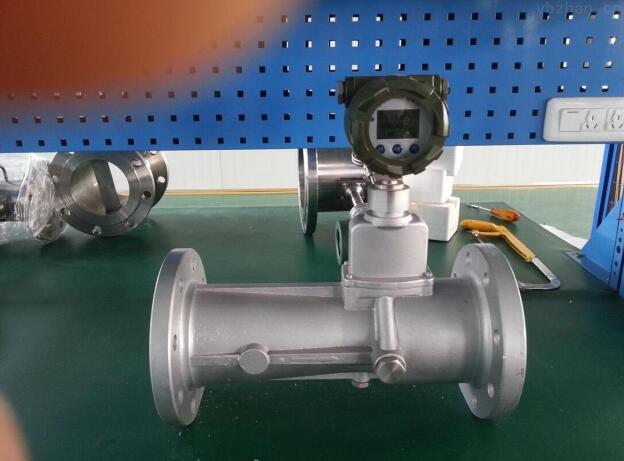

煤氣流量計

詳細說明

工作原理

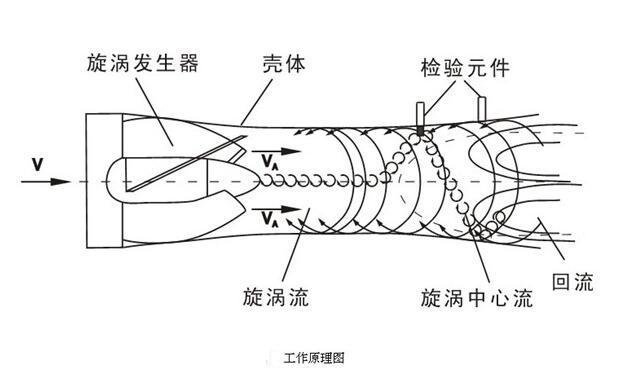

    煤氣流量計的流量傳感器的流通剖面類似于文丘里管的型線。在入口側安放一組螺旋形導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入到擴散段時，旋渦流受回流的作用開始作二次旋轉，形成陀螺式的渦流進動現象，該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得較好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，后在液晶顯示屏上顯示測量結果（瞬時流量、累積流量及溫度、壓力等數據）。

產品特點：
☆內置式壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀
☆就地顯示溫度、壓力、瞬時流量和累積流量
☆整機.功耗低，可用內電池供電，也可外接電源
☆無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
☆采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
☆智能型集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
☆采用新型信號處理放大器和濾波技術，抗干擾能力強，大大提高穩定性
☆特有時間顯示及實時數據存儲功能，保證內部數據不會丟失，可保存
☆整機功耗極低，能憑內電池長期供電運行，是理想的無需外電源就地顯示儀表
☆防盜功能可靠，具有密碼保護，防止參數改動
☆表頭可180度隨意旋轉，流量計安裝方便。

參數
可選擇口　徑：DN10～DN350mm
工作的公稱壓力：0.1～2.5MPa
正常的工況溫度：-10～+100℃
準確度：±1.5%FS
供電方式：內置3.6VDC鋰電池；外供24VDC。
防護等級：IP65 IP67
環境溫度：-30～+60℃
介質溫度：-20～+80℃
相對溫度：5%～95% 大氣壓力：86KPa～106KPa

整機功耗：外電源，＜1W
內電源：＜0.3mW，
輸出方式：脈沖信號，4～20mA電池信號，RS485通訊(或按用戶要求協商提供)

選型

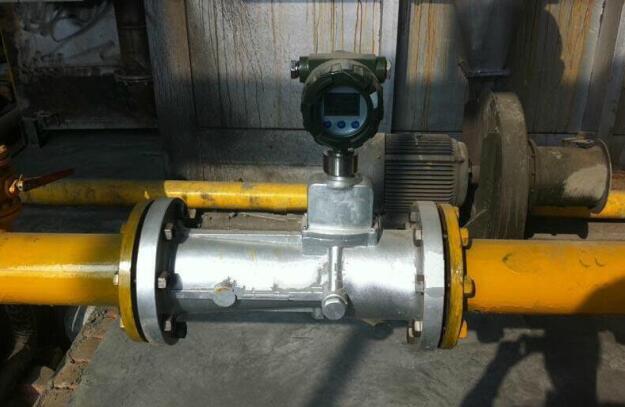

安裝注意事項
  （1）安裝流量計前，管道要清掃。被測介質不潔凈時，要加過濾器。否則軸承易被卡住，測不出流量來。
  （2）拆裝流量計時，對磁感應部分不能碰撞。
  （3）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。
  （4）安裝流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。
環境的選擇：
1、干燥通風之處，避開潮濕易積水之地；
2、避免日曬雨淋。露天時應遮擋雨水；
3、盡可能避免強烈振動；
4、避免強電磁場設備，如大電機、大變壓器等；
5、便于維修，活動方便。
