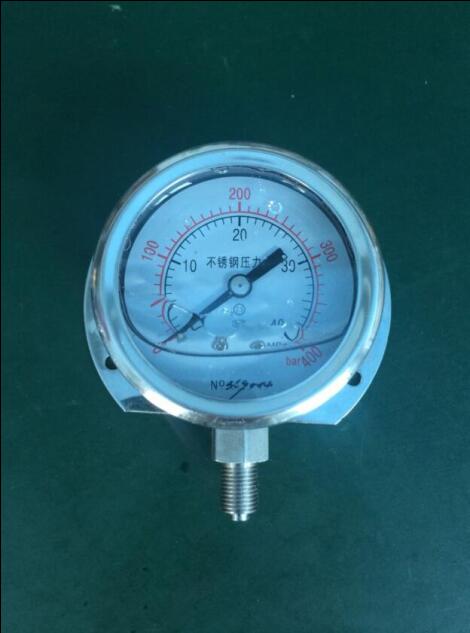

徑向帶邊不銹鋼耐震壓力表

詳細說明

型號：YHYN/60T/100T/150T徑向帶邊不銹鋼耐震壓力表詳細介紹

YHYN/60T/100T/150T徑向帶邊不銹鋼耐震壓力表適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰穩定。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。使用壽命長，是普通壓力表的替代產品..防護等級IP65。

耐震壓力表：表殼內有灌充液的機械指針式壓力表，或者于表殼內有灌充液并帶阻尼器的機械指針（或回轉標度盤）式壓力表。

原理:

由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

耐震壓力表外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。

耐震壓力表在外殼內填充阻尼液(一般為硅油或甘油)的儀表，能夠抗工作環境振動和減少介質壓力的脈動影響。

接液部件主要材質：

1. 黃銅/青銅

2. 304不銹鋼

3. 316不銹鋼

技術參數:

型號	結構形式	準確度%	測量范圍MPa
YHYN-60 YHYN-60T YHYN-60Z YHYN-60ZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±2.5	-0.1～0;-0.1～0.06;-0.1-0.1;-0.1～0.15 -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25 0～0.4;0～0.6;0～1.0;0～1.60～2.5 0～4.0;0～6.0;0～10;0～16 ；0～25 0～40;0～60;0～100
		±2.5
YHYN-100 YHYN-100T YHYN-100Z YHYN-100ZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
YHYN-150 YHYN-150T YHYN-150Z YHYN-150ZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
注：國標螺紋M201.5/M141.5等可按要求定做螺紋材質分普通型和不銹鋼型

注意事項:

1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。

（1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。

（2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鉆孔毛刺。

（3）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。
