電磁流量計襯里材料選擇及其安裝要求-技術文章

    電磁流量計具有結構簡單、加工零部件少、重量輕、維修方便、流通能力大和可適應高參數等諸多特點，主要用于測量流體物質的流量，與相應的流量積算儀表配套可用于測量液體的流量和總量。電磁流量計現已經被廣泛應用在石化、冶金、科研等領域的計量控制系統。選配備有衛生接頭的產品就可以應用于食品及制藥行業。而根據被測物質的腐蝕性、磨損性、溫度及凝結性等特點，應選擇不同內襯材料的流量計。

    電磁流量計常用襯里材料有氟塑料、聚氨酯橡膠、氯丁橡膠和陶瓷等。氟塑料包括聚四氟乙烯、全氟乙丙烯、四氟乙烯和乙烯共聚物和全氟烷基乙烯基醚共聚物玻璃鋼有用作襯里的，也有單獨制成測量管的。今年有采用高純氧化鋁陶瓷制成陳立的，但只限中小口徑傳感器。氯丁橡膠和玻璃鋼用于非腐蝕性或弱腐蝕性液體，如工業用水、廢污水及若酸堿，價格較為低廉。氟塑料具有優良的耐化學腐濁性液體。氟塑料中較早引用的是聚四氟乙烯，因與測量管間僅靠壓貼，無粘結力，實現注塑成型，與測量管有較強結合力，可用于負壓。

安裝　

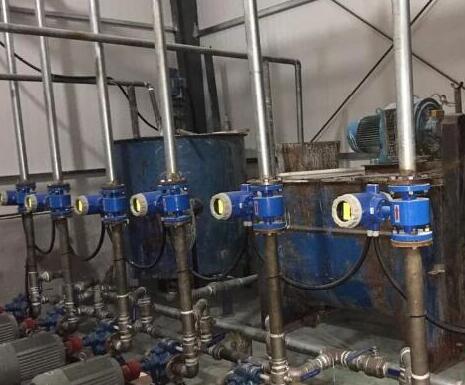

    電磁流量計的安裝方式一般為法蘭式，利用與其匹配的法蘭即可連接管道。在安裝前應確保管道的吹掃、試壓等工作已完成。通過流量計在工業管道控制系統的應用，在儀表的選型、安裝工藝的調整、試驗等方面進行總結。
應安裝在水平管道較低處和垂直向上處，避免安裝在管道的高點和垂直向下處；
應安裝在管道上上升處；
在開口排放管道安裝，應安裝在管道的較低處；
若管道落差超過5m時，在傳感器的下游安裝排氣閥；
應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；
如何正確選擇安裝節點：
　　流量計正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至?xí)p壞流量計。
選擇安裝位置時需特別注意：
·非測量電極的軸線必須近似于水平方向；
·測量管道內必須完全充滿液體；
·流量計前方少要有10＊ D(D為流量計內徑)長度的直管段，后方少要有5＊ D(D為流量計內徑)長度的直管段；

·流體的流動方向和流量計的箭頭方向一致；
·管道內要有真空會損壞流量計的內襯，需特別注意；
·在流量計附近應無強電磁場；
·在流量計附近應有充裕的空間，以便安裝和維護；
·若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離最少要有30×D(D為流量計內徑)長度為方便今后流量計的清洗和維護，應安裝旁通管道；
