流量計在稀硝酸裝置中的應用

　 　 稀硝酸作為一種工業生產中重的生產原料在許多的化工生產中都有著重要的使用，稀硝酸的生產過程也因為工藝的不同對于其物理化特性和測量精度有不同的要求，稀硝酸生產是一種連續的化工生產過程，各種物料在高溫、高壓條件下，不斷進行著化學反應和物理變化。目前國內外基本都主要采用雙加壓法生產稀硝酸，主要的過程首先液氨經過液氨過濾器，再通過氨蒸發器變為氣氨，進入氨空混合器與空氣充分混合后送入氧化爐進行催化氧化反應，生成氧化氮氣體，氧化氮氣體通過吸收塔經水吸收后變為含氮氧化物氣體的稀硝酸，再經過漂白塔后通過空氣將溶解氣體吹出，即可生產出需要的成品——稀硝酸。為了對于稀硝酸生產過程中進行良好的控制生產，現場操作中需要及時了解生產過程中氨、空氣、稀硝酸、蒸汽的流量，以保證整個生產過程的安全穩定運行。

　　在稀硝酸的制取過種，對于各種生產原料的流量測量是一項重的工作，使用的測量儀表種類也有很多種，選用時應根據儀表性能、介質特性、環境條件、安裝條件和經濟因素方面綜合考慮。

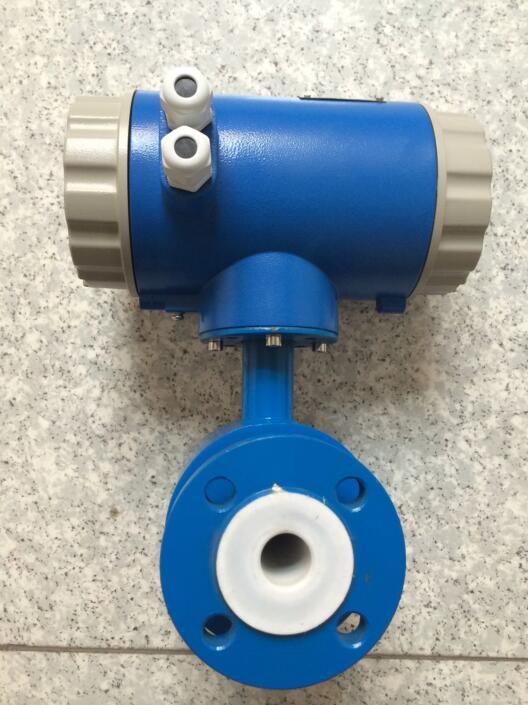

    稀硝酸流量計根據法拉第電磁感應定律制成，它是一種用來測量導電流體的體積流量的儀表，具有以下特點：
　　(1)一般情況，只要是導電率大于5??0-6S/cm的液體均可測量。可以用來檢測酸、堿等腐蝕性液體，也可檢測含有固體顆?；驊腋∥锏牧黧w、泥漿。
　　(2)由于傳感器結構牢固可靠，內部沒有活動或突出部件，測量壓力損失極小。
　　(3)檢測量程比較高，可達100：1；測量范圍大，儀表口徑1mm～2m以上均可選擇；測量精度一般優于0.5%。
　　(4)流量計輸出信號不受液體溫度、壓力、密度等影響，且輸出電流與體積流量成線性關系。
　　(5)安裝維護方便，可水平、垂直或傾斜任意角度安裝，使用壽命較長。
　　由于其獨特的優點及較高的性價比，目前已廣泛應用于稀硝酸裝置。在測量稀酸泵出口酸流量，低壓反應水冷凝器入口循環酸等流量時，均可選用不同壓力等級的電磁流量計。根據稀硝酸的腐蝕性、磨耗性，其電極材料可選用鉭，襯里材料可選用特氟隆PFA。同時可根據環境和溫度及管徑大小，安裝方式可選擇管道式或插入式，型式可選擇一體型或分體型。

   流量計的選型是儀表應用中非常重要的工作，在實際工況應用中有2/3的儀表故障是儀表的錯誤選型和錯誤安裝造成。在稀硝酸裝置中選擇流量計時，應按照以下步驟進行：
　　(1)考慮流體特性，包括溫度、壓力、密度、粘度、電導率等，根據流體特初選合適的流量計類型。
　　(2)考慮安裝條件，包括直管段要求、振動、電氣干擾等對流量計測量精度的影響。
　　(3)在生產管道上長期運行的接觸式儀表，還應考慮流量測量元件所造成的能量損失。一般情況下，在同一生產管道中不應選用多個壓損較大的測量元件。
　　(4)在投資允許的情況下，保證準確測量的同時，應本著節能高效的原則，確定流量計的類型并選擇質量可靠的生產廠家。

　　總之，沒有一種測量方式或流量計對各種流體及流動情況都能適應的，不同的流量儀表都有各自特有的優缺點。因此，稀硝酸裝置中選擇流量計時，應在對各種儀表特性作全面比較的基礎上結合工廠實際情況，選擇適于生產要求的，既安全可靠又經濟耐用的較佳型式。
