安裝要求
對直管段的要求一般是是前10D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加。
節流裝置的安裝和適用于下列管段和管件有關：節流件上游側一阻力件、二阻力件，節流件下右側一阻力件，從節流件上游二阻力件到下游一阻力件之間的管段以及差壓訊號管路等。

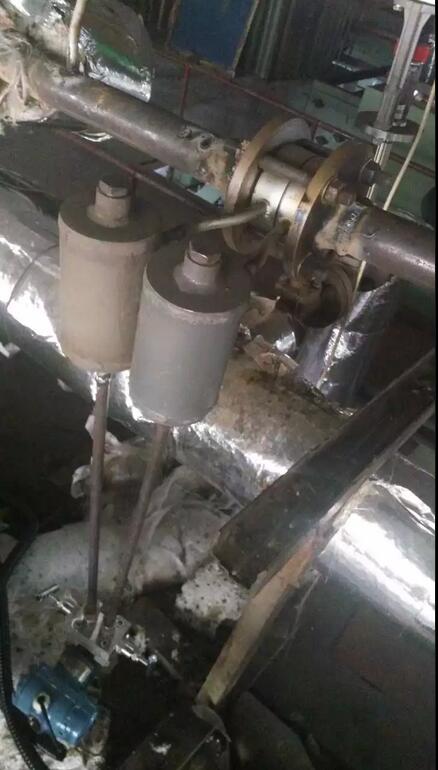

孔板流量計在惡劣的安裝條件下，可能的話采用流量調整器。溫度計套管的安裝不會變更其上游側的較小直管段長度。較小直管段長度是指孔板的上下游阻流件與孔板之間的長度，該長度是從較靠近的彎頭或三通的曲面部分下游末端或漸縮管和漸擴管的錐管部分下游末端測量起。
孔板流量計安裝時必須要符合的技術要求及直管段長度一覽表
表. 孔板與阻流件之間所要求的直管段長度（無流動調整器）
（數值以管徑D倍數表示）
| 直徑比β | 孔 板 上 游 側 （入口） | |||||||||||||
| 單個90o彎頭 兩個90o彎頭 在任意平面 (S＞30D) | 在同一平面上的兩個90o彎頭，S形狀 (30D≥S＞10D) | 在同一平面上的兩個90o彎頭，S形狀 (10D≥S) | 在垂直平面上的兩個90o彎頭， (30D≥S≥5D) | 在垂直平面上的兩個90o彎頭，(5D＞S) | 單個90o三通 | 單個45o彎頭在同一平面上的兩個45o彎頭，S形狀(S＞22D) | ||||||||
| A | B | A | B | A | B | A | B | A | B | A | B | A | B | |
| 0.20 | 6 | 3 | 10 | 10 | 10 | 10 | 19 | 18 | 34 | 17 | 9 | 3 | ⑤ | ⑤ |
| 0.40 | 16 | 3 | 10 | 10 | 10 | 10 | 44 | 18 | 50 | 25 | 9 | 3 | 30 | 9 |
| 0.50 | 22 | 9 | 18 | 10 | 22 | 10 | 44 | 18 | 75 | 34 | 19 | 9 | 30 | 9 |
| 0.60 | 42 | 13 | 30 | 18 | 42 | 18 | 44 | 18 | 65 | 25 | 29 | 18 | 30 | 18 |
| 0.67 | 44 | 20 | 44 | 18 | 44 | 20 | 44 | 20 | 60 | 10 | 36 | 18 | 44 | 18 |
| 0.75 | 44 | 20 | 44 | 18 | 44 | 22 | 44 | 20 | 75 | 18 | 44 | 18 | 44 | 18 |
| 直徑比β | 孔 板 上 游 側 （入口） | 孔板下游側（出口） | ||||||||||
| 漸縮管在1.5D到3D的長度內由2D變為D | 漸擴管在D到2D的長度內由0.5D變為D | 全孔球閥或閘閥全開 | 對稱突縮管 | 溫度計套管或插口直徑小于0.03D | 前面全部阻流件類型和密度計套管 | |||||||
| A | B | A | B | A | B | A | B | A | B | A | B | |
| 0.20 | 5 | 5 | 16 | 8 | 12 | 6 | 30 | 15 | 5 | 3 | 4 | 2 |
| 0.40 | 5 | 5 | 16 | 8 | 12 | 6 | 30 | 15 | 5 | 3 | 6 | 3 |
| 0.50 | 6 | 5 | 18 | 9 | 12 | 6 | 30 | 15 | 5 | 3 | 6 | 3 |
| 0.60 | 9 | 5 | 22 | 11 | 14 | 7 | 30 | 15 | 5 | 3 | 7 | 3.5 |
| 0.67 | 12 | 6 | 27 | 14 | 18 | 9 | 30 | 15 | 5 | 3 | 7 | 3.5 |
| 0.75 | 22 | 11 | 38 | 19 | 24 | 12 | 30 | 15 | 5 | 3 | 8 | 4 |
