差壓變送器

詳細說明

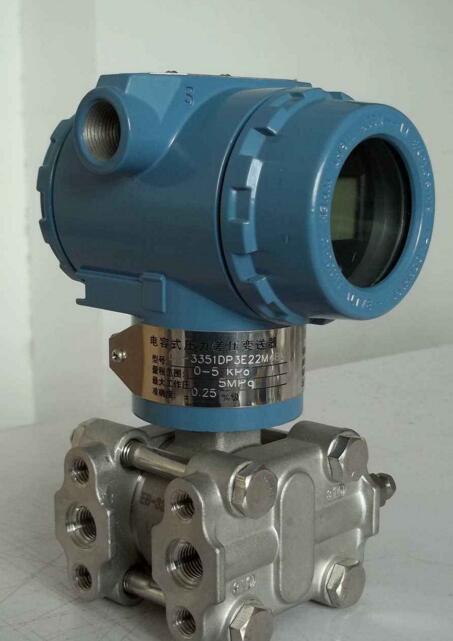

  YHCB1151/3051/3851/3351DP系列智能差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4～20mA DC信號輸出。YHCB1151/3051/3851/3351DP智能型差壓變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。YHCB1151/3051/3851/3351DP現場可調式智能差壓變送器是根據現場要求開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。

1.性能規格
（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）

1.1. 參考準確度
1.1.1. 數字、智能：±0.1%校驗量程
1.1.2. 模擬、線性：±0.2%校驗量程
1.2. 穩定性
1.2.1. 數字、智能：6個月，±0.1%URL
1.2.2. 模擬、線性：6個月，±0.2%URL
1.3. 環境溫度影響
1.3.1. 數字、智能
零點誤差：±0.2%URL/56℃
總體誤差：±(0.2%URL+0.18%校驗量程）/56℃
1.3.2.模擬、線性
零點誤差：±0.5%URL/56℃
總體誤差：±(0.5%URL+0.5%校驗量程)/56℃
1.4. 靜壓影響
1.4.1.零點：
對于量程4至8，在13790kPa下為±0.2%URL;其它量程為±0.25%URL。零點誤差可在線通過重新調零來修正。
1.4.2.量程：
可修正至±0.25%輸出讀數/6895kPa，對于量程3，可修正至±0.5%輸出讀數/6895kPa
1.5. 振動影響
在任意軸向上，200Hz下振動影響為±0.05%URL/g
1.6. 電源影響
小于±0.005%輸出量程/伏特。

 1.7. 負載影響：
沒有負載影響，除非電源電壓有變化。
1.8. 電磁干擾/射頻干擾（EMI/RFI影響）
由20至1000MHz，場強達至30V/M時，
輸出漂移小于±0.1%量程。
1.9. 安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。

2. 功能規格
2.1. 測量范圍：差壓：0-1.3～6890KPa
               靜壓：4、10、14MPa
2.2. 零點與量程
2.2.1.數字、智能：
可用本機量程和零點按鈕調整，或用HART手操器遠程調整。
2.2.2.模擬、線性：
量程和零點連續可調。
2.3. 零點正、負遷移
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于小量程。
2.4. 輸出
數字、智能：
4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。
模擬、線性：
4～20mA DC,與過程壓力成線性。


3.特點
外形小巧美觀,重量輕
　　量程遷移功能,量程遷移比100:1
　　阻尼: 0～32秒可調,步進0.1秒
　　零點、滿度補償修正功能
　　輸出電流多點校正
　　顯示多個監測變量,壓力單位可選
　　輸出電流開方功能.
　　具有自診斷及故障報警輸出功能.
　　帶有EEPROM非易失性存儲器,不怕掉電丟失數據并具有原始標定數據恢復功能.
　　通過HART通訊手操器和就是按鈕實現遠程、就是參數設定與功能組態.

4.性能指標
性能：準確度可達0.075%，量程比100：1
差壓：調校量程從4inH2O至1000psi
表壓：調校量程從4inH2O至1000psi
絕壓：調校量程從150inH20至1000psi
過程隔離膜片：316L不銹鋼，哈氏合金C，蒙乃爾，鉭（僅限CD，CG）及鍍金蒙乃爾，鍍金不銹鋼
設計小巧/堅固而質輕，易于安裝
復合量程（僅限CD，CG）可測量負壓

5.智能型
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字準確度：+（-）0.05%
●模擬準確度：+（-）0.75%+（-）0.1%F.S
●準確：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現測量
●采用H合金護套的傳感器技術，實現了好的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA DC，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級 。

6.選型表:

7.基本技術要求
a.取壓點處應保證有直管段，兩邊各大于5D(管道通經)；
b.在蒸汽管道上取壓時，應在管道的側面安裝引壓管；
c.平衡罐應安裝在引壓管的高點處；
d.排污管應在靠近變送器引壓管連接處安裝；
e.取壓點與變送器的管道距離應大于1米；
f.變送器的安裝位置應低于取壓點的位置。
