型號：YHCB1151/3351LT法蘭式差壓變送器詳細介紹

YHCB1151/3351LT法蘭式差壓變送器的關鍵原材料，元器件和零部件均源自進口或合資，整機經過嚴格組裝和測試，該產品具有設計原理好、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內流行，并被廣泛使用的進口變送器的結構特點，讓使用者有新的感覺，同時與傳統的系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

YHCB1151/3351LT型法蘭式差壓變送器采用差動電容式壓力傳感器,可對各種容器進行壓力和差壓測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有1501b和3001b的法蘭，也可根據用戶定制法蘭，法蘭膜片材料可選。

模擬型特點

● 準確度高
● 量程、零點外部連續可調
● 穩定性好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體

智能型特點：
●測量性能，用于壓力、差壓、液位、流量測量
●數字準確度：+（-）0.075%
●模擬準確度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現測量
●采用H合金護套的傳感器技術，實現了冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。

測量范圍

差壓：0~1.3-1MPa

選型方式
YHCB1151/3351LT
法蘭式差壓變送器（電容式）

代碼
量程范圍
3
0-1.3～7.5KPa
4
0-4-40KPa
5
0-40～200KPa
6
0-0.16KPa～1MPa

代碼
輸出
E
4-20mA
S
智能式HART協議

代碼
公稱直徑尺寸mm
插入筒長度mm
高壓側隔膜片材料
A0
3〞80
平
316LSST
A2
3〞80
50
316LSST
A4
3〞80
100
316LSST
A6
3〞80
150
316LSST
B0
4〞100
平
316LSST
B2
4〞100
50
316LSST
B4
4〞100
100
316LSST
B6
4〞100
150
316LSST
C0
3〞80
平
哈氏C-276
C2
3〞80
50
哈氏C-276
C4
3〞80
100
哈氏C-276
C6
3〞80
150
哈氏C-276
D0
4〞100
平
哈氏C-276
D2
4〞100
50
哈氏C-276
D4
4〞100
100
哈氏C-276
D6
4〞100
150
哈氏C-276
E0
3〞80
平
鉭
F0
4〞100
平
鉭

代碼
安裝法蘭
A
3〞150lb
B
4〞150lb
C
3〞300lb
D
4〞300lb

代碼
結構材料
法蘭和接頭
排氣/排液閥
隔離膜片
灌充液體
22
316不銹鋼
316不銹鋼
316不銹鋼
硅油
23
316不銹鋼
316不銹鋼
哈氏合金C
24
316不銹鋼
316不銹鋼
蒙乃爾
25
316不銹鋼
316不銹鋼
鉭
33
哈氏合金C
哈氏合金C
哈氏合金C
35
哈氏合金C
哈氏合金C
鉭

代碼
選項
M1
0-100%線性指示表
M3
3位半LCD顯示表
M4
智能表顯示
B1
管裝彎支架
B2
板裝彎支架
B3
管裝平支架
D1
側面泄放閥在壓力室上部
D2
側面泄放閥在壓力室下部
不注
1/2NPT錐管螺紋接頭
C2
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14
引壓管的球錐連接頭

法蘭安裝

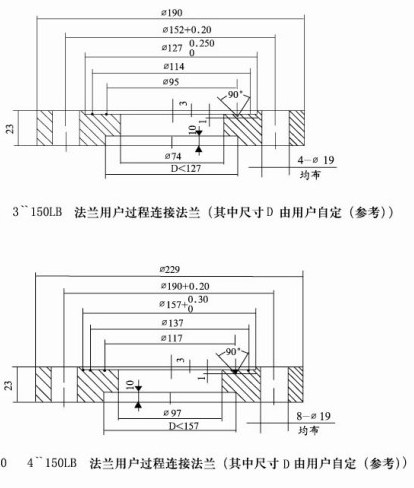

      安裝法蘭標準按ANSI有3〃和4〃規格，法蘭等級分為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。

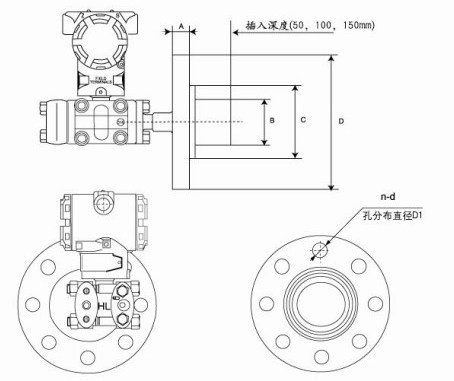

                                           法蘭式差壓變送器外型尺寸

法蘭尺寸						螺栓孔
尺寸	規格	直徑	A	B	C	數目n	直徑d	分布直徑d1
3"	1501b	190	30	66	127	4	19	152
4"	1501b	228	30	89	157	8	19	190
3"	3001b	210	35	66	127	8	22	168
4"	3001b	254	38	89	157	8	22	200
