電磁流量計無信號輸出檢查和措施-技術文章

流量計故障原因
1) 電源方面故障．
2) 連接電纜( 激磁回路，信號回路) 故障．
3) 轉換器元器件損壞故障．
4) 液體流動狀況方面故障．
5) 傳感器零部件損壞故障．

電磁流量計故障檢查和采取措施
1) 查電源方面故障．
    首先查主電源和激磁電流熔絲，若接入符合規定電流值新熔絲再通電而又熔斷，必須找出故障所在點． 查電源線路板輸出各路電壓是否正常，或置換整個電源線路板．

2) 查連接電纜系統方面故障．
    分別檢查連接激磁系統和信號系統的電纜是否通，連接是否正確．

3) 查轉換器的故障．
    電磁流量計轉換器檢查方法常采用以線路板備件替代法試排除故障．

4) 查液體流動方向和管內液體充滿性．

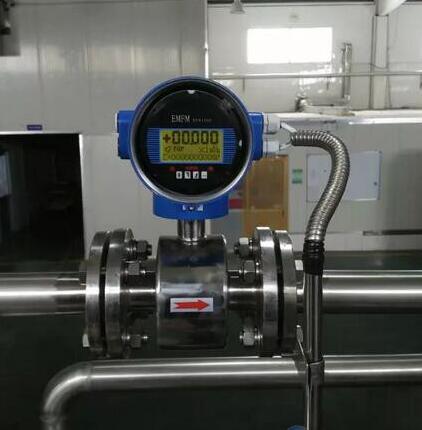

    液體流動方向必須與傳感器殼體上箭頭方向一致． 對于能正反向測量的污水流量計，若方向不一致雖仍可測量，但設定的顯示流動正反方向不符，必須改正之． 若管道未充滿液體，主要是管網工程設計或傳感器安裝位置不妥． 若傳感器安裝在a、e 位置和虛線管排放b 位置，應將其改裝到c，d 位置。

5) 查傳感器完好性．
    主要檢查各接線端子和激磁線圈完好性． 激磁線圈及其系統出現的故障常有: a) 線圈斷開; b) 線圈或其端子絕緣下降． 二類故障中以絕緣下降出現的頻度相對較高． 線圈斷開和絕緣下降可方便地使用萬用電表和兆歐表檢查．
