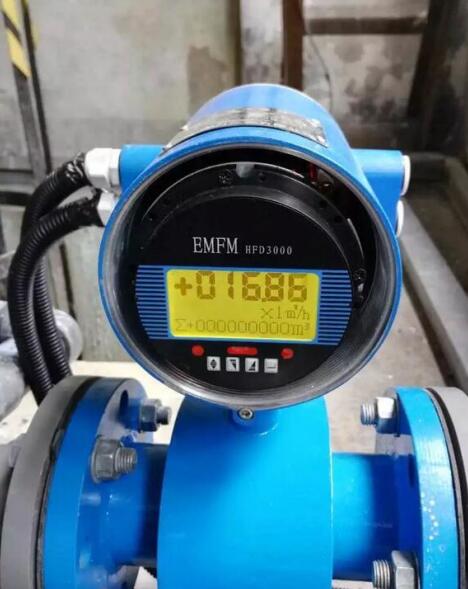

電磁流量計測量值與實際值不符應該要做的檢查和措施
故障原因
1) 轉換器設定值不正確.
2) 傳感器上游流動狀況不符合要求.
3) 傳感器極間電阻變化或電極絕緣下降.
4) 傳感器安裝位置不妥,未滿管或液體中含有氣泡.
5) 未處理好信號電纜或使用過程中電纜絕緣下降.
通常人們檢查電磁流量計測量流量不符的故障原因,往往忽視連接傳感器和轉換器之間的電纜系統,經常遇到以下事例:
a) 將所附整根電纜割斷后重新連接,使用一階段后連接處吸入潮氣,絕緣下降;
b) 信號線末端未處理好,內屏蔽層、外屏蔽層和信號芯相互間有短接,或與外殼短接;
c) 不用規定型號( 或所附) 的電纜;
d) 電纜長度超過受液體電導率制約的長度上限;
e) 液體電導率較低而傳感器和轉換器相距較遠,
故障檢查和采取措施
1) 復核轉換器設定值和檢查零點、滿度值.首先檢查相配套傳感器和轉換器的編號是否對號. 當代大部分污水流量計在制造廠實流校準后在傳感器品牌( 或隨表附《使用說明書》) 標明校準的儀表常數,并在所配套的轉換器內設定好. 因此新安裝儀表調試前首先要復核儀表常數,傳感器編號和轉換器編號是否配對. 因為這類失配的事件時有發生,還需復核口徑、量程和計量單位等設定值.
2) 查管道液狀況和是否含有氣泡.
本類故障主要是管網工程設計不良或相關設備不完善所引起的,可參閱管道未充滿液體或液體含有少許氣泡的內容.
3) 檢查信號電纜系統;
查連接電纜匹配是否適當? 連接是否正確? 絕緣是否下降?
4) 檢測電極與液體間接觸電阻和電極絕緣;
電極與液體接觸電阻值主要取決于接觸面積和液體電導率.
充滿電導率為150 × 10 - 6 s /cm 的生活和工業用水時,電極與液體接觸電阻約為15 kΩ. 電極絕緣電阻應大于100 MΩ.
5) 調查傳感器上游流動狀況.
傳感器上游流動狀況常因受安裝空間限制,偏離規定要求,如接近產生擾流的阻流件而無足夠長度的直管段,這些會引入影響測量準確的因素. 特別是接近傳感器上游設置調節閥或未全開的閘閥,能圓滿解決的辦法是改動傳感器的安裝位置; 在上游直管段長度不足的情況下,調整安裝位置.
