電磁流量計發展史-技術文章

    電磁流量計的發明對于當今的儀表行來來說是一個具有里程碑意義的產品，自從電磁流量計發明以來，人們生產生活中對于大型，超大型的流量面積的測量量有了一種全新的測量方法。并且這種測量方法能夠測量各種流道內的導電液體的流量和流速，人類在測量流量的技術方面可謂是前進了一大步。

    電磁流量計的基本工作源理來自于電磁感應定律。電磁感應定律是1831年英國物理學家法拉第發現的。法拉第電磁感應定律講：當導體在磁場中作切割磁力線運動時，在導體兩端就會感應一個與磁場方向和導體運動方向相互垂直的感應電動勢。感應電動勢的大小與磁感應強度和運動速度成正比。

    1917年，史密斯和斯皮雷安獲得了應用電磁感應的原理制造船舶測速儀，并推薦使用交流勵磁來克服水的極化影響，從而開辟丁電磁流速計在海洋學上的應用。

    1930年，威廉斯將硫酸銅溶液在置于直流磁場中的一個不導電圓管內流動，檢測圓管兩電極間的直流電壓與流速成正比，這種裝置成為一種簡單的電磁流量計。威廉斯靠前次用數學上的方法分析圓管內流速分布對測量的影響，提出了以管中心軸為對稱的漉速分布不影響電磁流量計測量精度的理論。盡管他的分析在數學上有錯誤，但自此有了電磁流量計的基礎理論。　

    1832年法拉第在泰晤士河滑鐵盧橋的兩岸，選擇與水流方向垂直的地磁場方向的地方，放下兩個金屬棒當作電極來測量河水的流速。這是靠前次電磁流量計的試驗。但是，由于電化學反應、熱電效應等原因，測出的信號是虛假的，并且流速信號被河床短路。加上當時的測量條件限制，所以他失敗了。有幸的是，他在1851年見到了Woli蛆lon等人利用電磁感應法測量英吉利海峽潮汐試驗的成功。　
　
    1932年前后，根據Fabm的建議，生物學家Willama、A柯林利用電磁流量計測量和記錄瞬時的動脈血液流量獲得了成功　　 　　
　
    1932年前后，根據Fabre的建議，生物學家Willama、A柯林利用電磁流量計測量和記錄瞬時的動脈血液流量獲得了成功。原子能工業有了迅猛的發展，因而能夠測量液態金屬的永磁，使電磁流量計得以發展和應用。但是，由于當時電子技術尚還落后，它的使用領域還不能擴大到一般工業中去。　　 　　
　
    1950年，荷蘭人先在挖泥船上使用電磁流量計測量泥漿流量。后來電磁流量計在美國的一般工業生產中得到了應用。　　 　　
　
    1955年日本的北展電機和橫河電機分別引進美國Fisher＆Prter公司和Foxbom公司的電磁流量計產品，經過不斷地消化、噯收和改進，其電磁流量計很快進入行列。　　 　　
　
    1955年前后，前蘇聯、英國、德國也成功地生產出電磁流量計。　　 　　
　
    20世紀60年代初，希克里夫（J.A Shemliff）在柯林（A.Kolin）等前人無限長均勻磁場的電磁流量計的數學解析基礎上，完成了有限長均勻磁場下等流速情況的數學解析，并用權重函數的理論揭示了產生感應電動勢的微觀特性，使得電磁流量計有了系統的基礎理論。同時，在電子丁業飛速發展和工業白動化程度不斷提高的條件下，電磁流量計逐漸完善。成熟起來，發展成為一種性能優良的流量儀表，在工業中得到了廣泛的應用。　　 　　
　
    20世紀60年代后期到70年代中期。隨著對三維權重函數的深入研究，出現丁權重分布磁場的電磁流量計，使得有限的磁場長度大大縮短，并在一定程度上改善了測量對流速的不敏感性。同時，I乜有利于流量計制造簡化與降低成本。三維權重函數的研究成果，對這時期電磁流量計的發展有重大的指導意義。由于這一時期集成電路的迅速發展和世界能源危機對流量測量儀表提出的更高性能要求，出現了低頻矩形渡勵磁的新技術。低頻矩形渡勵磁電磁流量計，集中了交流勵磁流量計能抑制直流磁場信號中的極化干擾和降低交流磁場流量計中信號所含電磁感應干擾信號成分兩方面的優點，提高了流量計的零點穩定性、靈敏度和測量精度，降低了功率消耗，解決了互換性等問題。

    20世紀70年代中期，受工業國對電磁流量計的影響，我國電磁流量計理論的研究也進了。1975年6月，物理學家、大學王竹溪教授和趙凱華教授受開封儀表廠之邀，對電磁流量計權重函數理論進行了嚴謹?shù)臄?shù)學解析，井授業講演，帶動了華中工學院、東北工學院、上海交通大學等眾多高校積極參與電磁流量計理論的研究，并開發出我國的權重分布磁場電磁流量計產品　 我國的電磁流量計是較早、較成功地走引進國外先進技術以及和國外先進企業合資的改革之路的高科技產品之一。這不僅使電磁流量計骨干生產企業得以迅速發展，而且?guī)恿似渌a(chǎn)電磁流量計的中小型企業的技術進步。目前，我國生產電磁流量計基本是以低頻矩形渡勵磁為主，逐步進入權重磁場和智能化流量代。產品口徑系列由3mm到30ffirⅡnm，測量精度在±0.3%R或±1%Fs范圍。生產廠家由20世紀80年代初期的4寡發展到目前大約30多家；產量由年產不足千套到今天已年產近三萬套。無論制造技術水平、開發能力還是市場發展，我目的電磁流量計水平的距離在迅速地縮小。　 　　
　
    20世紀80年代以來，微電子技術和計算機技術的迅猛發展。使電磁流量計制造技術更加成熟和完善，其應用領域更加擴大。當代的電磁流量計采用單片機技術，用數字的處理方法等措施使電磁流量計的測量精度和性能不斷高，并可充分利用計算機具有信息貯存、分時處理、運算和控制能力的優勢。因此，比較容易實現了雙向測量、空管檢測、多量程自動切換、人機對話、與上位機通訊、自診斷等附加功能。新一代具有HART協議及其他現場總線的電磁流量計更為用戶實現全新的現場總線生產控制與管理提供了條件。所以，一體型、兩線制、高壓型具有通訊功能的電磁流量計在化工、石油、鋼鐵、冶金等工業生產過程自動控制中越來越受歡迎。

    我國1980年制定了電磁流量計行業標準。隨著技術發展和進步，1999年又進行修訂，等同采用ISO國際標準（IS0 9104:　 199I和IS0 6817:　 1992）的國家標準：CB/T 18659-2002[封閉管道中導電液體流量的測量電磁流量計的性能評定方法]和CB廠r 1860-2002[封閉管道中導電液體流量的測量電磁流量計的使用方{擊]已經頒布。使得今后我國的電磁流量計能夠與國際接軌，為發展我國的電磁流量計創造了條件。

    使用領域的擴大，出現了應用電磁感應法的各種新型導電液體流量測量儀表和系統，譬如能測量低電導率的電容式電磁流量計、用于測量自流排水的非滿管電磁流量汁、用于明渠測量的潛水電磁流量計、使用能測量明渠和大口徑管道點流速的電磁流速計與插入式電磁流量計以及組成電磁流速一水位法的明渠測量系統等。

    電磁流量計廠家的發明對于當今的儀表行來來說是一個具有里程碑意義的產品，自從電磁流量計發明以來，人們生產生活中對于大型，超大型的流量面積的測量量有了一種全新的測量方法。并且這種測量方法能夠測量各種流道內的導電液體的流量和流速，人類在測量流量的技術方面可謂是前進了一大步。

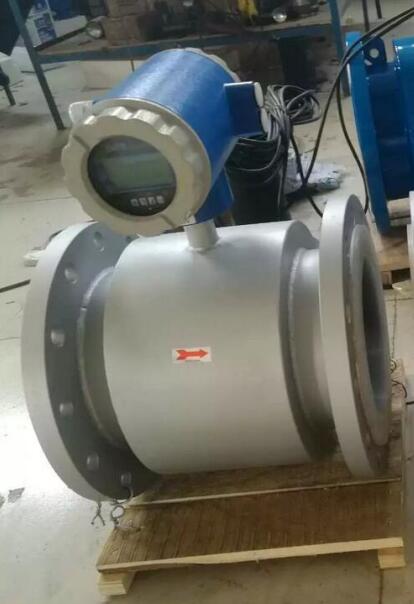

   電磁流量計是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
