靜壓式液位變送器

精品推薦
YHYB1802靜壓式液位變送器采用先進電路處理技術，性能穩定、高靈敏度；多種量程，最大可測200m(水柱壓力)；采用316L不銹鋼隔離膜片，適用于多種測量介質；配置靈活，根據需要可選擇不同配置；一體式、分體式可選；反極性和過電壓保護；抗沖擊、防雷擊設計；激光調阻溫度補償，零點、量程可現場調節；范圍寬抗腐蝕，適于多種介質；過載及抗干擾能力強，性能穩定。

詳細說明

型號：YHYB1802靜壓式液位變送器詳細介紹

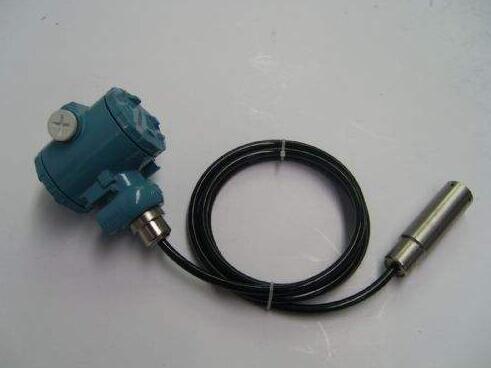

YHYB1802靜壓式液位變送器是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。

靜壓式液位變送器采用電路處理技術，性能穩定、高靈敏度；多種量程，大可測200m(水柱壓力)；采用316L不銹鋼隔離膜片，適用于多種測量介質；配置靈活，根據需要可選擇不同配置；一體式、分體式可選；反極性和過電壓保護；抗沖擊、防雷擊設計；激光調阻溫度補償，零點、量程可現場調節；范圍寬抗腐蝕，適于多種介質；過載及抗干擾能力強，穩定。

技術參數：

測量形式及范圍	0～1～200mH₂O
允許過載	2倍滿量程壓力
工作溫度	-20～80℃
溫度補償	-10～70℃
存儲溫度	-40～80℃
準確度（包含非線性、重復性、遲滯）	0.2%FS(典型) 0.5%FS(最大)
穩定性誤差	0.2%FS(典型)， 0.5%FS(最大)
溫漂系數	0.01%FS(典型，量程不小于5mH2O) 0.03%FS(典型，量程小于5mH2O)
輸出信號	(4～20)mA(二/三線制)、(0～10/20）mA (0～5)V、(1～5)V、)0～10)V
供電電源	15～36 VDC(標定電壓24VDC)
負載(Ω)	?電流輸出型<(u-15v)>5K
外殼材料	合金鋁
O型圈	氟橡膠
膜片	316L不銹鋼
電纜	防水透氣電纜
防護等級	IP68(壓力傳感器部分)，IP65（接線盒變送器部分）

特點
  穩定性好，準確度高
  投入式液位變送器直接投入到被測介質中，安裝使用相當方便。
  固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高準確度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位變送器具有電源反相極性保護及過載限流保護。

靜壓式液位變送器應用工業現場液位測量與控制、城市供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等區域的液位的測量與控制。

主要技術指標
測量范圍：0.3～100m（由用戶自選）
準確度：0.2、0.5、1.0級
工作溫度：-20～80℃
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
防護等級：IP68

選型表

型譜										說明
YHYB1802										靜壓式液位變送器
類別	1									纜式
	2									桿式(傳感器裝在底部，直接接觸液體介質)
	3									防腐式
	4									導壓桿式(傳感器裝在上部，不直接接觸介質)
過程連接形式		T								支架安裝
		N								法蘭安裝DN40 PN1.0
		Y								特別約定
傳感器連接材料			1							304	桿式
			2							316
			3							316L
			4							丁晴橡膠與聚氯乙烯復合物	纜式
			5							聚四氟乙烯，(聚丙烯法蘭)
防爆方式				O						不防爆
				E						本安
顯示方式					O					不帶現場批示
					Z					帶電流表指示(0-100%刻度)
					X					帶現場顯示
配重情況						O				無需配重
						W				需要配重
							-□			安裝高度
								-□		測量高度
									-□	被測介質密度(g/cm3)
