電磁流量計適用測量封閉管道中導電液體和漿液的體積流量,如潔凈水、污水、各種酸堿鹽溶液、泥漿、礦漿、紙漿以及食品方面的液體等。廣泛應用于化工、鋼鐵、煤炭、環保、水利、制藥、造紙、食品、機械及公共事業等領域。

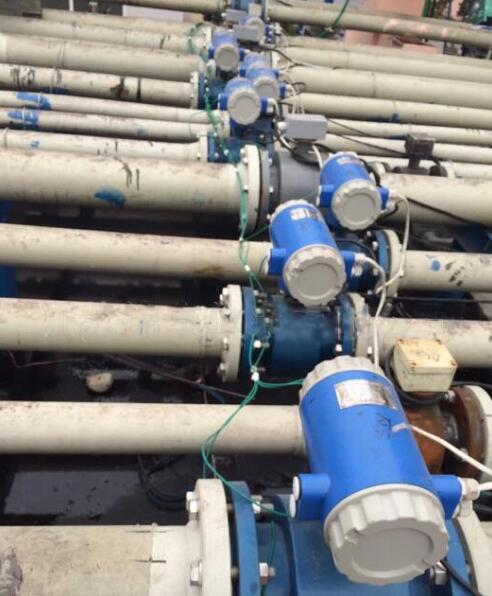

電磁流量計具備一體化和分離型兩種型式。
電磁流量計的選型對于電磁流量計的使用是特別的重要的必做功課，如果選型不當，不僅會導致測量數據的誤差，嚴重甚至導致流量的元器件損壞，報廢，無法使用。因此，朋友們在選擇使用電磁流量計測量管道流量時，一定要在事先熟悉相關的產品知識，和相關的安裝使用的常識。
襯里的選擇：
襯里材料 | 主要性能 | 適用范圍 |
氯丁橡膠 Neoprene | 耐磨性好，有極好的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕，不耐氧化性介質的腐蝕。 | <80°C，一般水，污水，泥漿，礦漿 |
聚氨酯橡膠 Polyurethane | 有極好的耐磨性能，耐酸堿性能略差。 | <60°C，中性、強磨損的礦漿，煤漿、泥漿。 |
聚四氟乙烯 PTFE | 化學性能穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，濃堿和各種有機溶劑，不耐三氟化氯、高溫氧。 | <180°C，濃酸、堿等強腐蝕性介質，衛生類介質。 |
F46 | 化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與PTFE相仿，但F46材料強度、耐老化性、耐溫性能和低溫柔韌性優于PTFE。與金屬粘接性能好，耐磨性好于PTFE，具有較好 | <180°C，鹽酸、硫酸、王水和強氧化劑等，衛生類介質 |
電極材料的選擇：
材質 | 耐腐蝕性能 |
316L | 對于硝酸、室溫下<5%的硫酸，沸騰的磷酸、堿溶液；在一定壓力下的亞硫酸、海水、醋酸等介質有較強的耐腐蝕性。 |
哈氏合金HB | 耐沸點下一切濃度的鹽酸、硫酸、酸有機酸等非氧化性酸、堿、非氯化性鹽酸。 |
哈氏合金HC | 耐氧化性酸如：硝酸、混酸或鉻酸與硫酸的混合物及氧化性鹽類、海水 |
鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕，不耐較純的還原性酸（硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸和含有Fe、Cu離子的介質）時則腐蝕大為降低。 |
鉭 | 具有優良的耐腐蝕性和玻璃很相似，除了酸、濃硫酸外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和175°C以下的硫酸）的腐蝕，在堿中不耐腐蝕。 |
舉例為電磁流量計不當選型和使用造成的較為嚴重的后果，望對大家的使用有所借鑒。
某污水處理公司負責采購一臺大口徑的智能電磁流量計，用于排污管道的污水流量測量。根據碳鋼管道，DN350口徑，經過處理的無腐蝕性污水，現場電源220V等參數，他選用了316L電極，橡膠襯里，低頻轉換器的配置，這樣的配置用于他們現場應該沒有任何問題。
可是，因為他們采購的這臺流量計是備用產品，管道上現有的儀表一直還在正常工作，所以這臺新表一直放在庫房。而上周，他們另一條紙漿輸送管道上的流量計嚴重損壞，無法使用，所以他們拿出庫房中的備用產品更換上去，開始使用。安裝、接電，一切正常。
問題是昨天發現的。由于前天晚上變壓器燒毀，導致整個管線停產，管道中漿液全部停滯，流量計也停止工作，但是昨天早上更換新變壓器，恢復電源后，發現智能電磁流量計轉換器的顯示屏上的瞬時流量和累積流量全部是零，無法計量。
他們現場工程師百思不得其解，只好打電話到我們公司咨詢。其實問題很簡單，當初買這臺表是準備用于污水測量的，轉換器是低頻勵磁，而現在他們把它用在紙漿輸送管道上，而測量紙漿需要使用高頻勵磁。解決方法很簡單，更換轉換器。
從以上案例可以看出，電磁流量計選型對工業生產有著至關重要的影響，使用單位采購人員一定不能掉以輕心。
安裝要求
傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，在要求二電極的中心連線處于水平狀態。介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。對于液固兩相流體，采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道高點和出水口安裝流量計。修改管道的方法：當介質流速達不到要求時，應當選用比較小口徑的流量計，這時應使用異徑錐形管或修改部分管道，使其與其傳感器同口徑，但前后直管段至少需滿足：前后直管段長度為流量計前≥10N，后端≥5DN。
