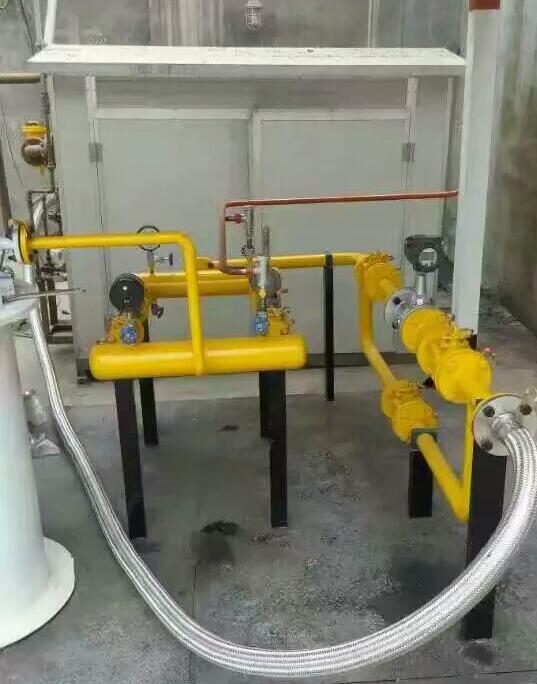

旋進旋渦流量計在天然氣管道上的安裝要求

    旋進旋渦流量計是采用先進的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品的先進水平的新型氣體流量儀表。旋進旋渦流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，性能穩定，計量準確，安裝方便，維護量小，得到廣大用戶的一致好評。是目前油田和城市天然氣輸配計量和貿易計量的優選產品。

旋進旋渦流量計由以下七個基本部件組成
1、旋渦發生體 2、殼體 3、智能流量計積算儀 4、溫度傳感器 5、壓力傳感器 6、壓電晶體傳感器 7、消旋器

    旋進旋渦流量計采用先進的雙探頭旋進式流量傳感器技術，抗干擾能力強，準確度高、無機械轉動部件，不易腐蝕，結構緊湊，可靠性高、穩定性好，維修量小。
    旋進旋渦流量計采用先進的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品的先進水平。實現了機電一體化，日常的計量過程不需人工值守；
    旋進旋渦流量計內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。就地顯示溫度、壓力、瞬時流量和累積流量。

安裝時有哪些要求
　
1、外殼接地端子必須良好接地。
2、流量調節閥應安裝在流量計的下游側。
3、周圍不能有強的外磁場干擾及強烈的機械振動。
3、傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
4、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
5、傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
6、應避免外界強磁場的干擾；
7、流量計上、下游直管段長度要求至少保證上游不小于10D，下游不小于5D。

8、在防爆、防塵、防水的環境中使用，流量計的接線端口必須使用防爆、防水接頭。
9、安裝前應根據流量計標志，審核使用環境條件，確保流量計的流向、工作壓力等參數符合規定。
10、安裝在室外時，應在其上部加裝遮蓋物，以免雨水浸入和烈日曝曬而影響流量計的準確計量和使用壽命。
11、為了保證流量計的測量精度，直管段必須與流量計內孔同心，但直管段內徑不得小于流量計的內孔直徑。為了便于安裝使用，直管段內徑可賂大于流量計內徑。若被測氣體不含有較大的顆粒或較長的纖維性雜物時，可以不安裝過濾器。
