電磁流量計如何減少彎管的影響

    用戶一般都知道，流量計測量要得到較為穩定和準確的結果，必須要保證一定的直管段，大致的要求在電磁流量計上游側應有不少于10D倍管道直徑的直管段。下游側應有不少于5D倍管道內徑的直管段。為了盡可能地減少彎管部分對于流量測量結果的影響，需要對于流量計安裝的工藝和方法有更好的選擇。

    流體流過彎管后，下游產生流速分布畸變，若是兩只鄰近相接的不同平面彎管，除流速分布畸變外還會有漩渦。這些現象要影響裝在下游的大部分類型流量儀表(除容 積式等少數類型外)的測量值，因此通常要求在流量儀表安裝點之前有一定長度直管段，改善進入儀表的流動狀況。電磁流量計受彎管影響較小，直管長度要求也遠低于節流差壓式、渦街式等其他流量儀表。但是當前電磁流量計精度為測量值的0．5％，甚至0．2％～0．4，即使影響量較小，還是受到人們的關注。

為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量精度（也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝）。
對工藝管的要求
流量計對安裝點的上、下游工藝管有一定的要求，否則影響測量精度。
a．上、下游工藝管的內徑與傳感器的內徑相同，并應滿足：0.98DN≤D≤1.05DN（式中DN：傳感器內徑，D：工藝管內徑）
b．工藝管與傳感器必須同心，同軸偏差應不大于0.05DN
旁通管的要求
為了方便檢修流量計，最好為流量計安裝旁通管，另外，對重污染流體及流量計需清而流體不能停止的，必須安裝旁通管。
a．方便流量計的檢修
b．對重污染流體必須安裝
c．流體不能停止而流量計需清洗
安裝要求
對直管段的要求
入口/出口直管段：入口應≥10×DN；出口應≥5×DN
對接地點要求
  為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾/傳感器應有良好的接地，接地電阻小于10.（若金屬管道接地良好時，無須專設接地裝置）

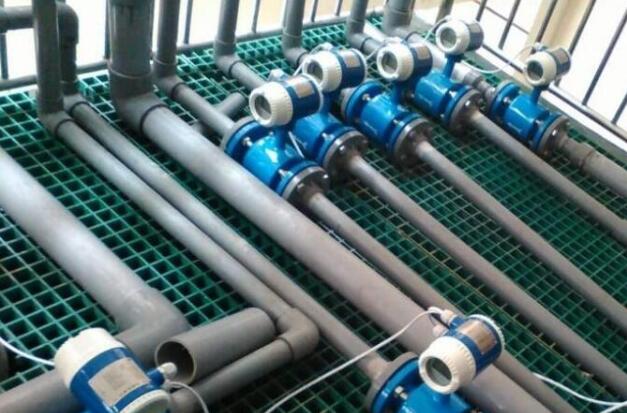

    除儀表前直管段可降低彎管影響外，人們還從安裝方式上設法降低影響的方法。但彎管下游安裝位置的前直管長度明顯不符合規定中 5D～10D(D為管徑，下同)的要求，此時，影響測量誤差有多大呢?由于受條件限制無法在現場用經典的測量方法(如流速計流速面積法)作比對試驗，以估 計彎管影響附加誤差值。并且使用方必須在訂購之前就要知道附加誤差估計值，以決定設計方案。

    流體流過彎管由于離心力作用，靠外壁產生擴散效應，內壁產生收縮效應，由此產生橫向流動的二次流，引起下游產生速度分布畸變，右邊垂直剖面彎管外緣流速較快，水平剖面呈雙峰值流速分布。隨著液流離開彎管距離增加．畸變會趨于緩和。

    當前絕大部分電磁流量傳感器是非均勻磁場分布結構設計。非均勻磁場理論認為包含電極的測量管橫截平面區域內，各微小液體體積元切割磁力線對電極間信號“所起 作用”各異，因此不是均勻地而是按“所起作用”非均勻地設計各點磁場強度，使在理想條件下流速分布畸變不會影響流量測量值。然而實際儀表還是受到一些影響。

應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。
安裝在室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽暴曬，須有防潮和防曬措施。
流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。
為了安裝、維護、保養方便，在流量計周圍需有充裕的安裝空間。
安裝場所應避免有磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。
