超聲波流量計運用在污水流量測量中

    超聲波流量計以其準確度高、穩定性好、量程范圍廣、適合各種口徑和材質的管道、不用破管、無壓力損失等特點具備了作為標準表的可能。因此，我們此型號的超聲波流量計作為標準表送到國家水大流量計量站進行量值溯源，經檢定合格后，可以作為1.0級標準表對下一級大口徑水流量計進行量值傳遞。為大口徑的污水流量測量提供了方便。

工作原理及特點

超聲波流量計在儀表的內壁或管道的外壁有兩個雙向?qū)Πl(fā)的振子和接收器。兩個振子分別沿逆流和順流方向發射超聲波信號，通過檢測雙向傳輸時間差而求得流體流速，進而求出流量。當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，其關系符合下面的表達式:

其中:θ——聲束與液體流動方向的夾角；M——聲束在液體的直線傳播次數；D——管道內徑；Tup——聲束在正方向上的傳播時間；Tdown——聲束在逆方向上的傳播時間。

ΔT=Tup-Tdown

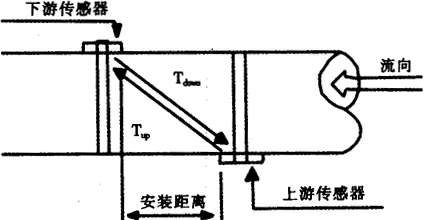

超聲波流量計的工作原理圖

特點
(1)高準確度:超聲波流量計具有40ps(40×10-12s)的時間分辨率。
(2)高可靠性:超聲波流量計具有結構簡單，無任何運動部件、無磨損、無阻塞、無壓損；實現大范圍的動態測量；解決了流量儀表的量程比問題；壽命長，具有長達20年時間的穩定性。
(3)方便安裝、維護、檢定:外貼式探頭超聲波流量計設計使其安裝、拆卸、檢定等對生產工藝無任何影響。
(4)報警、記憶、通訊功能:超聲波流量計可人為任意設定流量段，實現報警功能；流量記憶時間長達5年；超聲波流量計具有有線通訊功能和無線GSM通訊功能。

外夾式傳感器共有五種型號可供選擇：

安裝
1.將超聲波流量計安裝在注水泵進口，保證超聲波流量計管段前10D、后5D(D:流量計的公稱口徑)，保證安裝位置為充滿流體的管段。

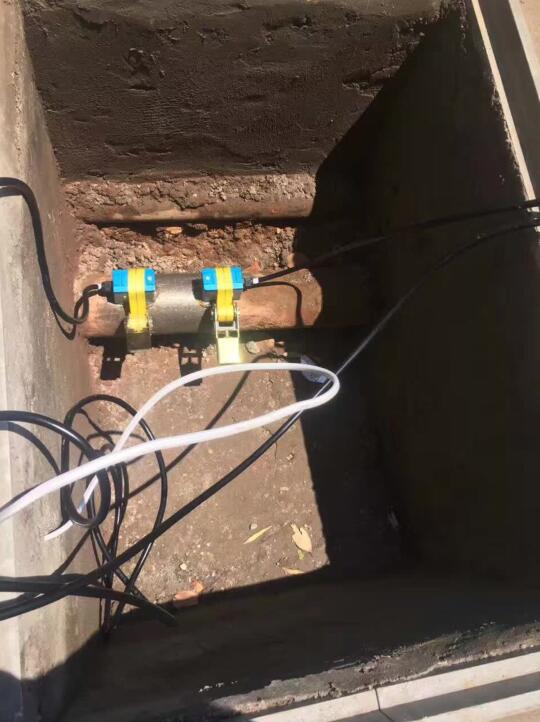

2.探頭采用Z法安裝。在安裝探頭前，選擇管材致密部分進行探頭安裝，需把管外欲安裝區域的油漆、銹跡清理干凈，然后在探頭的中心部分和管壁涂上足夠的耦合劑，保證探頭與管壁之間無氣泡及沙礫。然后把探頭緊貼在管壁上捆綁好。
3.探頭的安裝距離以兩探頭較內距離邊緣為準，在輸入了所需的參數后，查看流量計顯示窗口所顯示的數字。使探頭的間距符合顯示窗口的數據。

注意事項：
    1.　安裝時必須把欲安裝傳感器的管道區域清理干凈，使之露出金屬的原有光澤；
2.　超聲波信號電纜的屏蔽線可懸空不接，不要與正、負極（紅、黑線）短路；
3.　傳感器接好后必須用密封膠（耦合劑）注滿，以防進水；
4.　傳感器注滿密封膠蓋好蓋后，必須將傳感器屏蔽線攬進線孔擰好鎖緊，以防進水；
5.　捆綁傳感器時應將夾具（不銹鋼帶）固定在傳感器的中心部分，使之受力均勻，不易滑動；
6.　傳感器與管道的接觸部分四周要涂滿足夠的耦合劑，以防空氣、沙塵或銹跡進入，影響超聲波信號傳輸。
