渦街流量計特點及布線

渦街流量計的產品特點及布線需要注意的接地問題

    渦街流量計主要用于工業管道中蒸汽，空氣,氮?dú)?氧氣,氫氣,沼氣,天然氣等介質流體的流量測量,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,儀表參數能長期穩定。氣體渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～ 250℃的工作溫度范圍內工作。是一種比較先進、理想的流量?jī)x表。

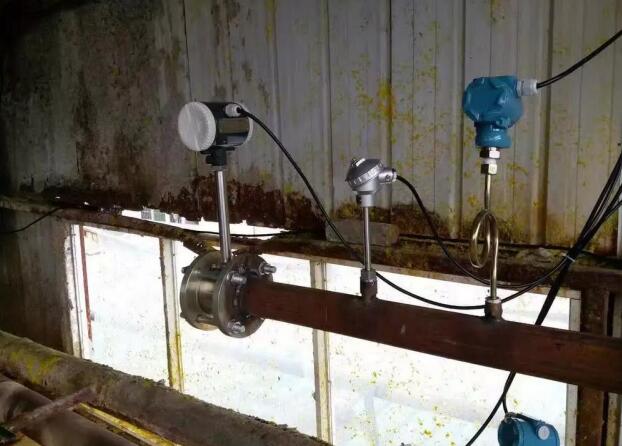

    渦街流量計為了使用方便，電池供電的就地顯示型氣體渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

特點
  不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
  無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
  采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
  溫壓補償一體化設計;
  全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算
  全新點陣漢字液晶顯示，使用操作更方便
  結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠
  安裝簡單，維護十分方便
  檢測傳感器不直接接觸被測介質，性能穩定，壽命長
  輸出是與流量成正比的脈沖信號，無零點漂移，精度高
  測量范圍寬，量程比可達1：10
  同時顯示流量值與累計流量值,不必輪流切換。
  采用抗振動探頭，有效消除外界振動影響。
  電路采用表面貼裝工藝，結構緊湊，可靠性高。
  采用分體式信號轉換器，電纜最長10米。
  現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接；

渦街流量計布線注意事項
盡可能采用一根完整的電纜線。
應盡可能遠離電噪聲源（如大功率變壓器、電動機和強電源線），避免與動力電源線平行布線。
 建議在粗的電線末端采用非錫焊的夾緊式接線片。
為防水和機械損傷，較好將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的較大功率大于流量計信號電纜輸送的較小功率的10倍時，兩者不能安裝在同一根導管內）。

對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
流量傳感器電纜線的連接，必須嚴格遵守防爆放大器的有關標準。
屏蔽線只能一端接地，較好在顯示儀表端接地。
 接地應良好可靠，防爆型接地電阻需小于10Ω。
