雷達物位計

精品推薦
YHLD1801雷達物位計適用于各種過程條件復雜的容器、儲罐、料倉等，且不受被測介質物理特性變化影響，外部測量，兩線制技術，適用于防爆場合，非接觸式與連續測量的脈沖型物位計最大測量距離35m。

詳細說明

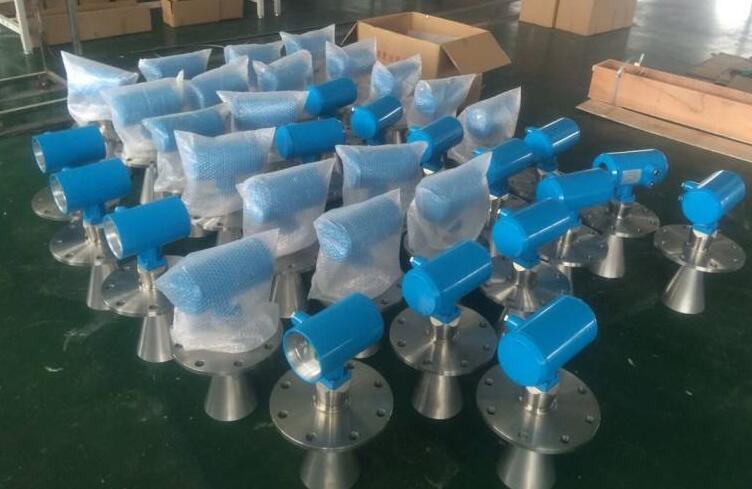

型號：YHLD1801雷達物位計詳細介紹

YHLD1801雷達料位計適用于各種過程條件復雜的容器、儲罐、料倉等，且不受被測介質物理特性變化影響，外部測量，兩線制技術，適用于多種場合，非接觸式與連續測量的脈沖型物位計大測量距離50m。

特點：
1.無盲區，高準確度。
2.兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的替代產品。
3.不受壓力變化、溫度變化、惰性氣體、真空、煙塵、蒸汽等環境影響。
4.安裝簡便，牢固耐用，免維護。
5.HART或PROFIBUS-PA通信協議及基金現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程。
6.測量靈敏，刷新速度快。
7.適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達300℃。

應用介質：

1.適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，和溫度、壓力變化大，有惰性氣體及揮發存在的場合。

2.采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無損害。

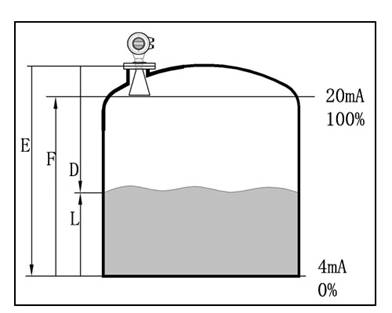

測量原理:

發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。

即使工況情況比較復雜，存在虛假回波，用新的微處理技術和調試軟件也可以準確的分析出物位的回波。

基本參數

工作頻率：6.8GHz

波束角：24°棒式

20°喇叭天線帶DN150法蘭

16°喇叭天線帶DN200法蘭

14°喇叭天線帶DN250法蘭

測量范圍：0…50m

重復性：±2mm

分辨率：1mm

采　　樣：回波采樣55次／s

響應速度：>0.2s(根據具體使用情況而定)

電流信號：4…20mA

準確度：±10mm

天線材質棒式螺紋：PP或PTFE

棒式法蘭：PTFE

喇叭天線：不銹鋼

通訊接口 HART通訊協議

過程連接棒式螺紋(PP，PTFE棒式天線)：G1?″A或1?″NPT

棒式法蘭(PTFE棒式天線)：翻邊法蘭DN50、DN80、DN100、DN150、

DN200、DN250

喇叭口形式天線：法蘭DN50、DN80、DN100、DN150、DN200、DN250

電源電　源：24V DC(+／-10％)，波紋電壓：1Vpp

耗電量：max22.5mA

環境條件溫度：-40℃…+70℃

容器壓力(表壓)-0.1…4MPa

外殼保護等級 IP67

兩線制接線供電和信號輸出共用一根兩芯導線

電纜入口 2個M20*1.5或2個?″NPI(電纜直徑5…9mm)

產品參數：

YHLD1801系列
雷達料位計
類別
YHLD1801-A
YHLD1801-B
YHLD1801-C
應用
過程條件簡單，腐蝕性的液體、漿料、固體
比如：
水液儲罐
酸堿儲罐
漿料儲罐
固體顆粒
小型儲油罐
存儲或過程容器腐蝕性的液體、漿料、固體
比如：
水液儲罐
酸堿儲罐
漿料儲罐
固體顆粒
小型儲油罐
適應各種存儲容器或過程計量環境，液體、漿料、固體
比如：
原油、輕油儲罐
原煤、粉煤倉位
揮發性液體儲罐
焦碳料位
漿料儲罐
固體顆粒
測量范圍
20 米
20 米
35 米
過程連接
螺紋
法蘭
法蘭
過程溫度
-40-100℃
-40-160℃
-40-300℃
過程壓力
-1.0-10bar
-1.0-16bar
-1.0-10bar
分辨率
±1mm
±1mm
±1mm
頻率范圍
6.3GHZ
6.3GHZ
6.3GHZ
防護等級
IP68
IP68
IP68
信號輸出
4…20mA/HART( 兩線 )
4…20mA/HART( 兩線 )
4…20mA/HART （兩線 )

雷達料（液）位計產品選型表

YHLD1801-

纜式探頭

探頭形式

單杠式探頭

平行桿式探頭

標準型（非防爆）

防爆

本安型（Exia II CT6）

隔爆型（Exd II CT6）

螺紋G1-1/2″

連接方式

螺紋1-1/2″NPT

法蘭DN50 PN1.6(HG2094-97)

碳鋼

材質

不銹鋼

□

□（mm）

探頭

量程長度

常壓

工作壓力

1.6 MPa

2.5 MPa

4.0 MPa

普通-40~150℃

工作溫度

高溫-40~230℃

超高溫-40~350℃

帶

編程器

不帶

兩線制DC24V 4~20mA/HART

接線方式

三線制DC24V 4~20mA

YHLD1801-

備注

備注：根據每個現場工況不同，所有參數可以根據現場的技術溝通后，選擇合適現場工況的產品型號

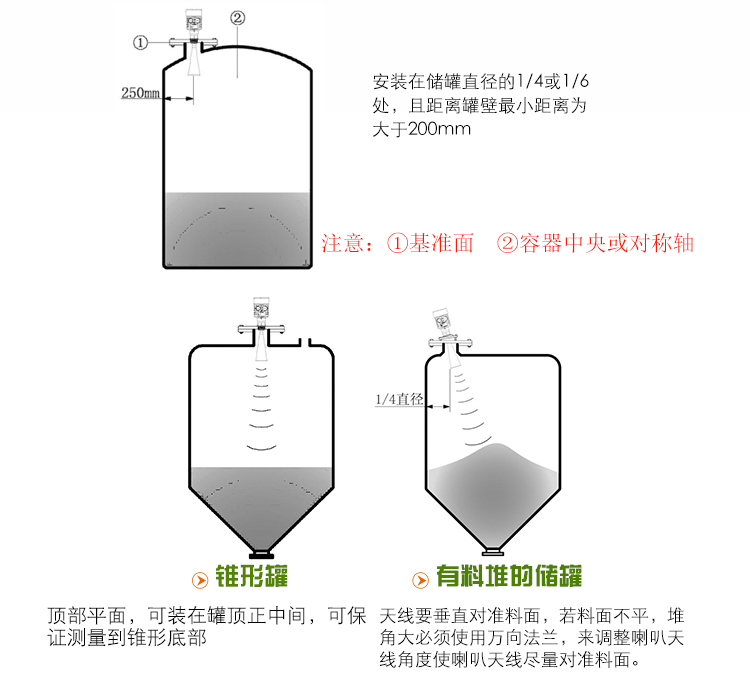

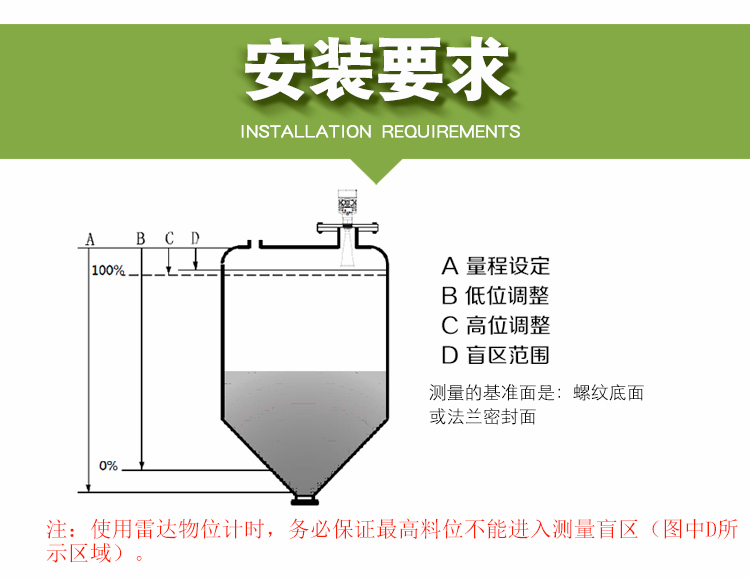

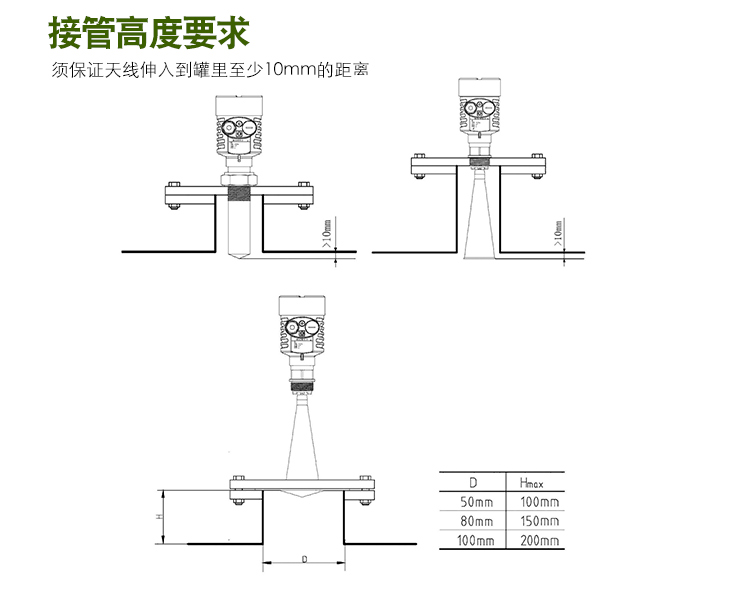

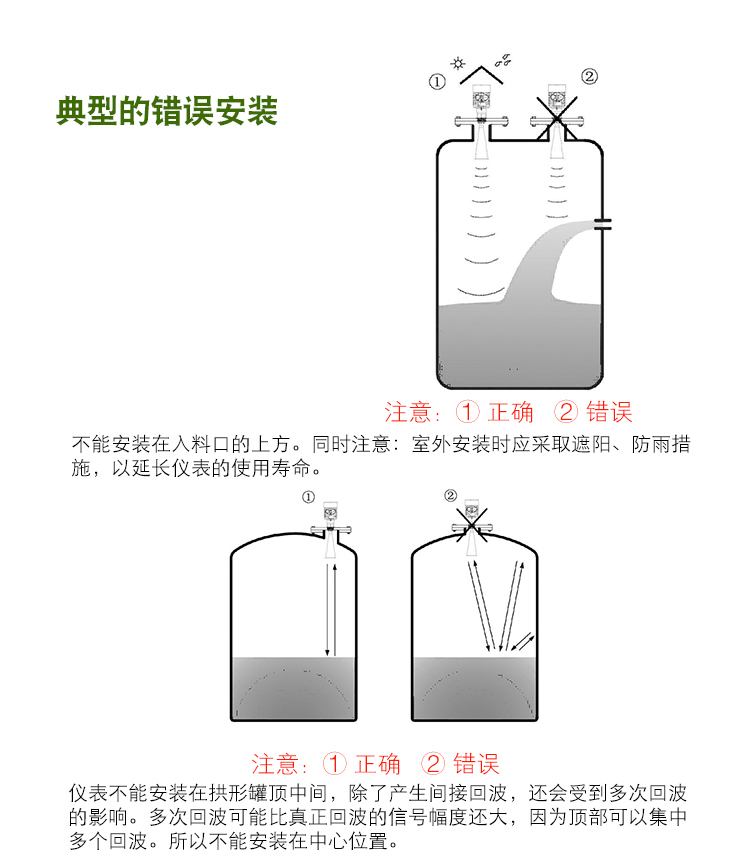

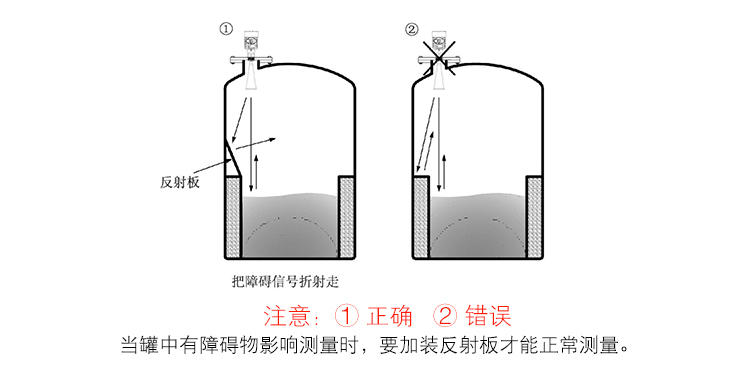

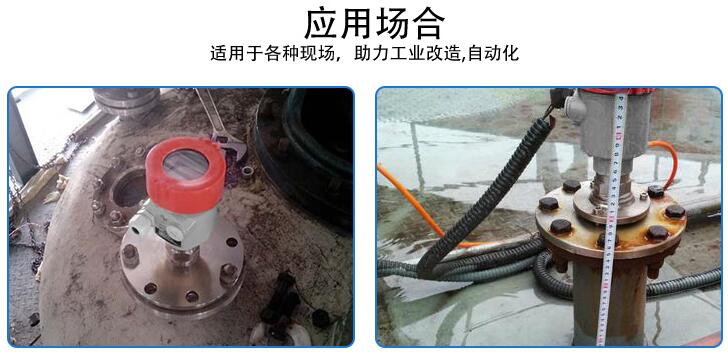

一體式智能型雷達液位計應用場合

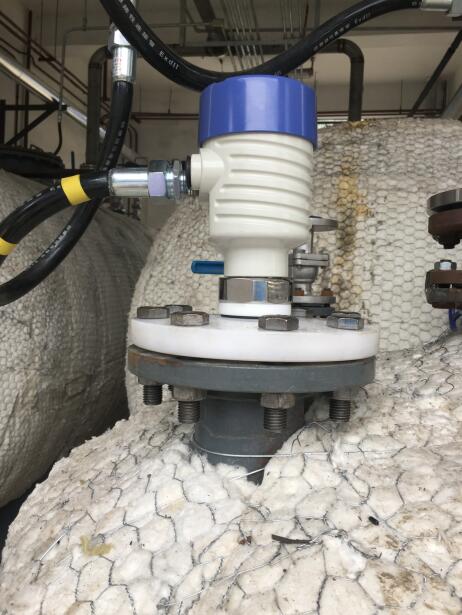

安裝現場

YHLD1801系列雷達料位計
類別	YHLD1801-A	YHLD1801-B	YHLD1801-C
應用	過程條件簡單，腐蝕性的液體、漿料、固體比如：水液儲罐酸堿儲罐漿料儲罐固體顆粒小型儲油罐	存儲或過程容器腐蝕性的液體、漿料、固體比如：水液儲罐酸堿儲罐漿料儲罐固體顆粒小型儲油罐	適應各種存儲容器或過程計量環境，液體、漿料、固體比如：原油、輕油儲罐原煤、粉煤倉位揮發性液體儲罐焦碳料位漿料儲罐固體顆粒
測量范圍	20 米	20 米	35 米
過程連接	螺紋	法蘭	法蘭
過程溫度	-40-100℃	-40-160℃	-40-300℃
過程壓力	-1.0-10bar	-1.0-16bar	-1.0-10bar
分辨率	±1mm	±1mm	±1mm
頻率范圍	6.3GHZ	6.3GHZ	6.3GHZ
防護等級	IP68	IP68	IP68
信號輸出	4…20mA/HART( 兩線 )	4…20mA/HART( 兩線 )	4…20mA/HART （兩線 )
