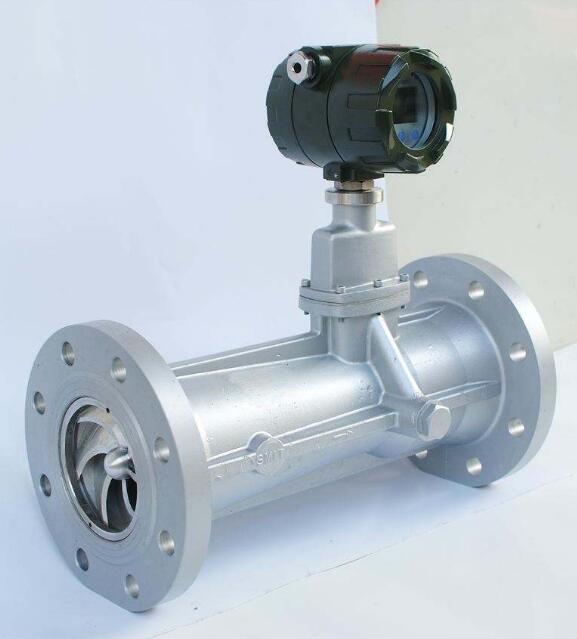

天然氣流量計

詳細說明

      選型參數很重要，很多現場計量不準確都關乎到選型不合理，貴用戶您在定購流量儀表時要注意根據現場提供的參數有（管道口徑、流量范圍（正常用量、小流量、大流量）、工作壓力、工作溫度和環境條件）從而選擇合適的規格型號。需要配套相應顯示儀表、遠傳線纜時請說明。提供好參數規格，由我公司技術人員根據您提供的資料替您設計選擇合適您工況的產品。

天然氣流量計介紹：
    天然氣流量計是采用先進的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等特點,流量計集流量、溫度、壓力檢測功能與一體，并能進行溫度、壓力自動補償，主要技術指標達到國外同類產品的高水平的新型氣體流量儀表。廣泛應用于石油、化工、電力、冶金、鍋爐、城市供氣等行業測量，是目前天然氣輸配計量、核算計量和貿易計量的理想產品。

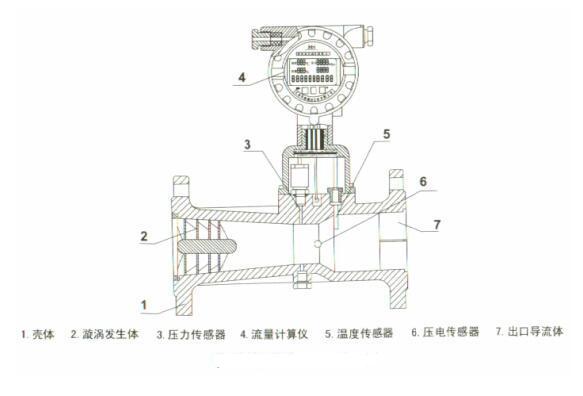

流量計由以下七個基本部件組成

1、殼體 2、旋渦發生體 3、壓力傳感器 4、智能流量計積算儀 5、溫度傳感器 6、壓電晶體傳感器 7、消旋器出口導流體

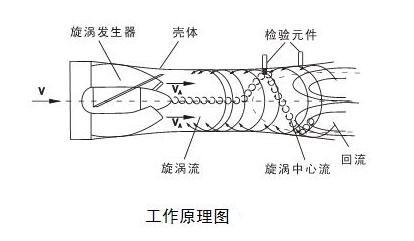

工作原理：
    流量計的流量傳感器的流通剖面類似于文丘里管的型線。在入口側安放一組螺旋形導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入到擴散段時，旋渦流受回流的作用開始作二次旋轉，形成陀螺式的渦流進動現象，該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得較好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示測量結果（瞬時流量、累積流量及溫度、壓力等數據）。

產品特點:
1．無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護。
2、實現了機電一體化，日常的計量過程不需人工值守。
3、內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
4、就地顯示溫度、壓力、瞬時流量和累積流量。
5、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可保存。
6、整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
7、防盜功能可靠，具有密碼保護,防止參數改動。
8、表頭可180度隨意旋轉，安裝方便。
9、測量信號既可就地顯示，也可按需遠傳；轉換器可輸出頻率脈沖、4~20mA模擬信號，并具有RS485接口可直接與微機聯網。
10、整機功耗低，可用內電池供電，也可外接24VDC電源。
11、體積小、重量輕，離線標定較為方便；
12、儀表管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換.

技術參數：
公稱通徑：DN10-DN300
被測介質：氣體
基本誤差：±1.5%
工作壓力：≤1.6MPa
量程比：1:10；1:20；1:30
供電電源：鋰電池和24V DC
顯示：8位LCD顯示瞬時流量、累積流量、壓力和溫度參數
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
被測介質溫度：＜80℃
環境溫度：-30℃～+55℃
相對濕度：5%～95%
大氣壓力：86KPa～106KPa
儀表材質表體：優質鋁合金或不銹鋼
傳輸距離：≤1000m
直管段要求：上游0-10D，下游0-5D
信號線接口：內螺紋M20×1.5

天然氣流量計選型表：

始動流量及流量上限

天然氣流量計安裝注意事項：
1.傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
2.當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
3.傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
4.應避免外界強磁場的干擾；
5.在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；
6.管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。
7.應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
8.安裝流量計之前應先清除管道中的焊渣等雜物。
9.投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。
10.當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；
11.用戶不得自行更改系統的接線方式和任意擰動各個輸出引線接頭；
12.流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；
13.定時檢查流量計法蘭處的泄漏情況。

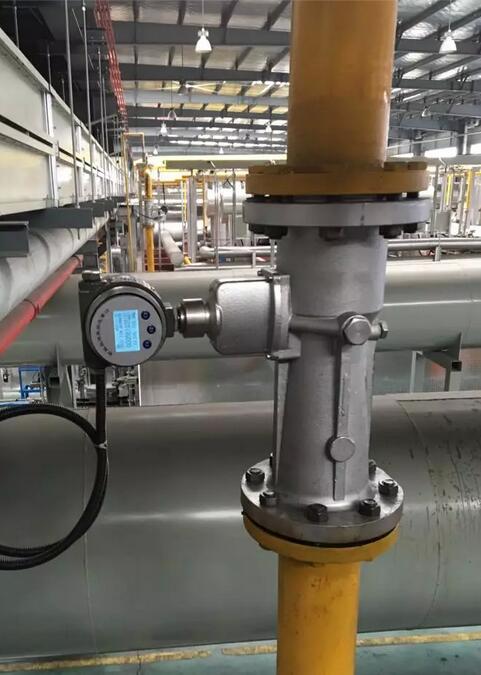

天然氣流量計安裝現場

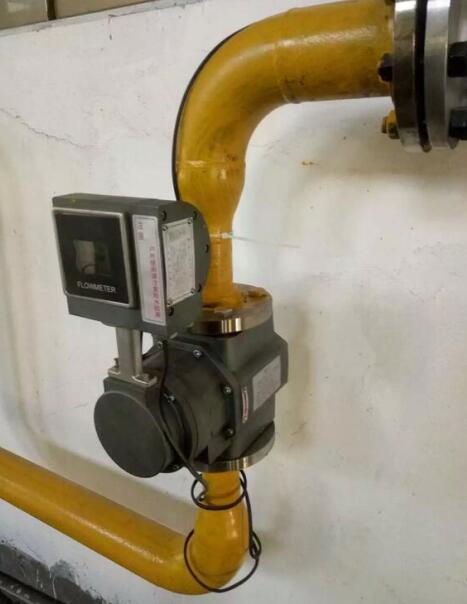

天然氣流量計安裝現場

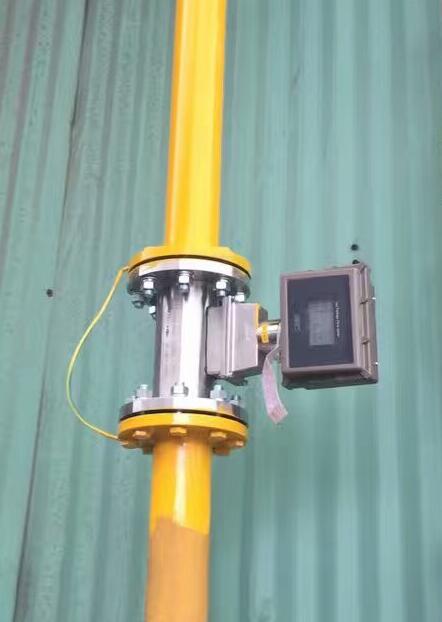

天然氣流量計安裝現場

售后服務：
  1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
  2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或調換。
  3、質保期內如用戶使用不當，造成的產品損壞，我公司將全力負責維修，只收取損壞部件成本費。
  4、如用戶需我公司現場服務，我公司以非常短時間到達用戶現場。
  5、本公司所售的產品，享受維護服務。
