柴油流量計

  • 精品推薦
    YH1801TC柴油流量計是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。

詳細說明



型號：YH1801TCCY  柴油流量計 詳細介紹

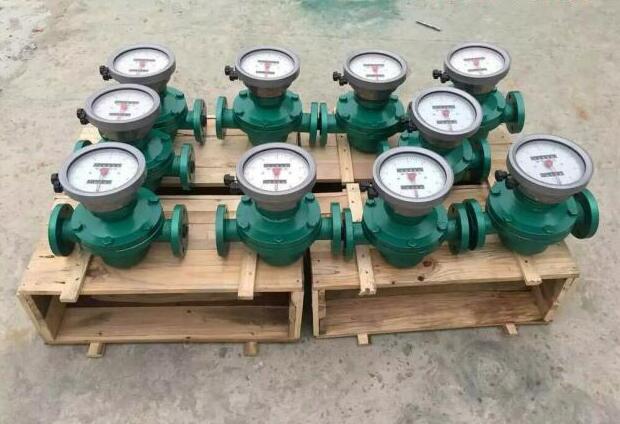

  YH1801TCCY柴油流量計是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。液體推動一對齒輪轉動；每個腔體的容積是固定體積；齒輪轉速引出，傳感器發出同步脈沖計數，齒輪的轉動通過磁性密封聯軸器及傳動減速機構傳遞給計數器直接指示出流經流量計的總量。該傳感器無觸點，具有壽命長，抗干擾能力強，工作頻率寬，無火花，不怕油污和灰塵。



測量原理：

    在儀表測量室進出兩端液體壓差的在作用下，一對齒輪在軸承上不停地轉動并排出液體，測出齒輪的轉數即可知道流經儀表液體的總值。設齒輪旋轉一周排出的體積量Q，單位時間齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。



特點：
測量精度較高：0.2級與0.5級、流量范圍寬、重復性好
螺旋轉子轉動均勻、震動小、壽命長
所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀
對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量
現場可顯示累積流量、瞬時流量、單次流量等
安裝容易，表前不需安裝直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。





技術參數：
1、口徑系列: DN10，15，20，25，40，50，65，80，100，150，200；
2、連接方式: 法蘭連接:DN10～DN200；
3、安裝方式: 水平、垂直；
4、介質溫度: 普通型＜120℃，高壓型＜200℃；
5、壓力損失: ≤0.1MPa；
6、精度等級: 普通型0.5級，高精度0.2級；
7、介質壓力: 普通型1.6MPa,高壓型3.2MPa ；
8、粘度范圍: 普通型:0.6～200mpa.s； 高粘度200～1000mpa.s ；
9、表體材質: 鑄鐵、鑄鋼、不銹鋼等；
10、轉動部件: 鋁合金、不銹鋼等。


普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）

項目
型號
A鑄鐵
E鑄鋼
B不銹鋼
公稱壓力
Mpa
1.0    1.6
2.5   4.0   6.4
1.0    1.6
被測液體粘度
2 — 200  mPa.s
被測液體溫度
-20℃～+100℃
流  量  范  圍  m3h
型號

精度等級
A鑄鐵
E鑄鋼
B不銹鋼
公稱口徑（DNmm
0.5
0.2
0.5
0.2
0.5
0.2
10
0.04～0.4
0.1～0.4
0.04～0.4
0.1～0.4
0.1～0.5
0.1～0.5
15
0.25～1.5
0.3～1.5
0.25～1.5
0.3～1.5
0.3～1.5
0.3～1.5
20
0.5～3
0.6～3
0.5～3
0.6～3
0.6～3
0.6～3
25
1～6
1.2～6
1～6
1.2～6
1.2～6
1.2～6
40
2.5～15
3～15
2.5～15
3～15
3～15
3～15
50
4～24
4.8～24
4～24
4.8～24
4.8～24
4.8～24
65
5～40
8～40
5～40
8～40
8～40
8～40
80
10～60
12～60
10～60
12～60
12～60
12～60
100
16～100
20～100
16～100
20～100
20～100
20～100
150
32～190
38～190
32～190
38～190
38～190
38～190
200
34～340
68～340
34～340
68～340
68～340
68～340




YH1801TCCY柴油流量計選型編碼

產品名稱


柴油流量計

型號


YH1801TCCY

口徑選擇

-□□


通徑大小

材料選擇

-A


鑄鐵


-E


鑄鋼


-B


不銹鋼

輸出信號

-2


無信號輸出


-3


脈沖 DV24V供電


-4


4～20mA DV24V供電

復零功能

-N


無復零功能


-F


復零功能

過濾器

-N


無過濾器


-G


含過濾器

流量選擇

（□～□）


流量范圍

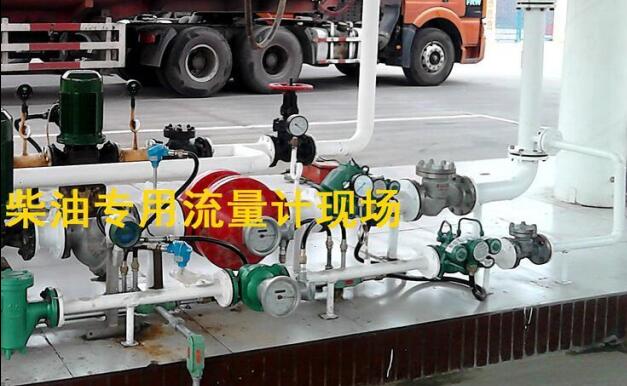

柴油流量計安裝注意事項:
1.安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。流量計盡可能安裝成水平位置。
2.流量計前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
3.流量計應安裝泵的輸出端，否則也會造成儀表誤差增大。
4.使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。



咨詢熱線：18952342008（微信同號） 傅先生 QQ：453588428
