純凈液體流量計

詳細說明

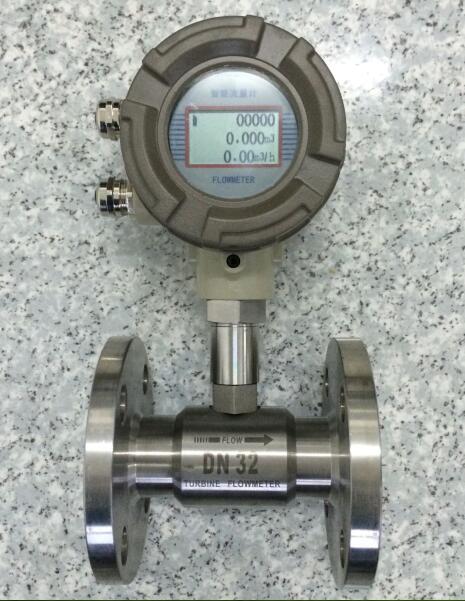

   YH1802WLY 純凈液體流量計是采用一體化液體流量計結構，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到24個月以上。流量計是一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代智能純凈液體流量計。

工作原理
    流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：
式中：
          f——脈沖頻率[Hz]
          k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
          Q——流體的瞬時流量（工作狀態下）[m3/h]
         3600——換算系數
  每臺傳感器的儀表系數出廠都會填寫在合格證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

產品特點：
◆壓力損失小，葉輪具有防腐功能。
◆具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
◆采用新的超低功耗單片微機技術，整機功能強，功耗低，性能優越。
◆儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。
◆采用EEPROM對累積流量、儀表系數進行掉電保護。
◆可獲得很高的頻率信號（3-4kHz），信號分辨力強；
◆范圍度寬，中大口徑可達1:20，小口徑為1:10；
◆結構緊湊輕巧，安裝維護方便，流通能力大；

主要技術參數：
1.公稱通徑：（4～200）mm；
2.介質溫度：（－20～120）℃；
3.環境溫度：（-20～55）℃；
4.準 確 度：±0.5%、±1％；
5.量程比 1:10；1:15；1:20
6.顯示類型：現場顯示，脈沖輸出三線制，變送器4～20mA兩線制輸出
7.信號輸出：無，脈沖輸出，4～20mA兩線制輸出
8.通訊輸出功能 ：RS485通訊、HART協議等
9.供電：3.6V鋰電池供電，12V±，24V
10.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；
11.供電電源：電壓：12V±0.144V,電流：≤10mA；
12.變送器；4～20mA兩線制輸出電壓幅值：高電平≥8V，低電平≤0.8V；
13.傳輸距離：傳感器至顯示儀表的距離可達1000m；
14.信號線接口基本型：豪斯曼接頭或自帶三芯線纜；
15.現場顯示型供電電源：3.6V（鋰電池供電，可連續使用3年以上）；
16.顯示方式：現場液晶顯示瞬時流量和累計流量；
17.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出；
18.防護等級 ：IP65或更高（可訂制）
19.儀表材質：304不銹鋼、316（L）不銹鋼等
20.連接方式：法蘭連接，螺紋連接，卡箍式衛生型連接，插入式


 測量范圍及工作壓力

使用注意事項：
■在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障；
■使用時，應保持被測液體清潔，不含纖維和顆粒等雜質；
■傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊；
■傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系；
■傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存（此項非常重要）；
■配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存；
■傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管）；

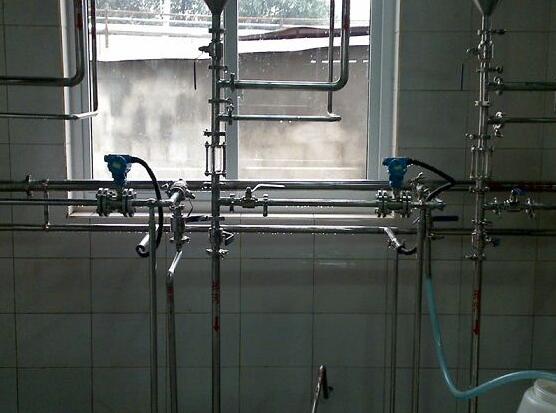

安裝注意事項

1.可安裝在室內，也可安裝在室外。環境條件要符合要求。
2.應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
3.應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約5DN處的直管段上加固定支撐架。
4.應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
6.安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥10DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
