工業氣體流量計

詳細說明

原理

    工業氣體流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
                     f = St × V/d
   式中：f 渦街發生頻率 (Hz)
                     V旋渦發生體兩側的平均流速(m/s )
                     St 斯特羅哈爾系數(常數)
        這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號或標準信號。

概述
    YH1801WJ工業氣體流量計綜合吸收發達國家技術和總結多年研究經驗的基礎上進行設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試。流量計主要用于工業管道介質流體的流量測量，如氣體、蒸氣等多種介質，是一種比較理想的測量儀器。

特點
壓電傳感器技術，范圍度寬，流量下限低，抗干擾能力強，計量準確可靠。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓；
無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長；
采用微功耗技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上；
溫壓補償一體化設計；
采用LCD顯示清晰直觀，讀數方便。就地顯示溫度、壓力、瞬時流量和累積流量。
采用新信號處理放大器和濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
電流輸出均為電隔離型,具有良好的共模干擾抑制能力；
同時顯示流量值與累計流量值,不必輪流切換；
采用抗振動探頭，有效消除外界振動影響；
儀表整體結構設計合理，動態測量范圍寬，壓力損失小；
表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
與其它流量計相比，壓力損失較小，適合于壓力較低之場合使用。
無機械轉動部件，高可靠，穩定性好，維修量少，對介質適應性好。
可通過RS485接口與數據采集器配套實現GPRS無線數據傳輸，安全可靠，可方便實現自動化管理。

技術參數

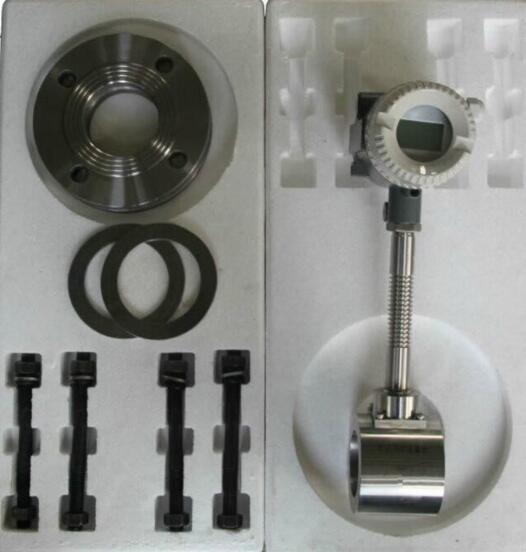

連接方式：法蘭卡裝式、法蘭式、插入式
介質粘度：小于10cp
介質溫度：-50℃——+400℃
本體材料：1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封：石墨墊片（特殊根據要求）
環境溫度：-30℃—+80℃（特殊根據要求）
公稱直徑：管道式：DN15—DN300mm；插入式：DN200-2000mm
測量準確度：測量值的±1.5%
量程比：10:1
壓力等級：PN25，PN40（高壓可特殊制造）
連接方式：夾持式DN15—DN300法蘭式DN15--DN300插入式DN200-DN2000
防護等級：IP65
轉換器殼體：壓鑄鋁,上漆
供電電壓：12—36VDC或3.6V電池
輸出信號:兩線制4--20mA電流輸出
現場顯示：可編程設定顯示瞬時流量、累積流量
通訊方式：RS485通迅

流量范圍：

蒸汽流量計選型表：

選型要點

     正確的選用工業氣體流量計是保證用好流量計的前提條件，需要考慮重要因素：管道通經（如：DN15-3000mm）、安裝方式、工作壓力、介質溫度、是否帶輸出信號、測量介質等。

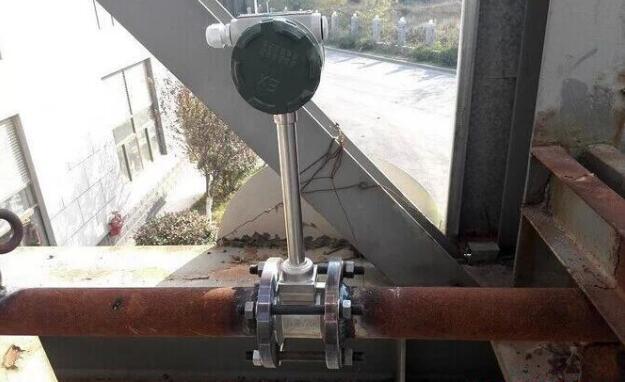

安裝
（1）應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；
（2）不宜安裝在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；
（3）要安裝在室內，若安裝在室外，要采用防曬、防雨措施，以免影響使用壽命；流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件；
（4） 對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計；
（5） 流量計可水平、垂直和任意角度傾斜安裝，流體的流向應與流量計上標識的流向一致；
（6） 在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
（7） 安裝管道內壁應光滑清潔，無凹痕、積垢和起皮等缺陷；流量計的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔；
（8） 采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接；
（9） 為了不影響流體正常輸送和便于維護，應安裝旁通管道，并保證前直管段≥10DN（有閥門時至少為5DN，DN為管道內徑）、后直管段≥5DN；
（10）傳感器的安裝地點應有足夠的空間，以便于氣體流量計的檢查和維修，并應滿足流量計的環境要求。
