  燃?xì)饬髁坑嬀哂袦?zhǔn)確度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點

詳細說明



型號：   YH1801XORQ    燃?xì)饬髁坑?/a>詳細介紹



    YH1801XORQ燃?xì)饬髁坑?/strong>是采用先進的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等優點,性價比高，用氣量多或者少的企業都可以用，計量穩定性和精度優，流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償，是石油、化工、電力、冶金、城市供氣等行業測量和貿易計量的理想產品。

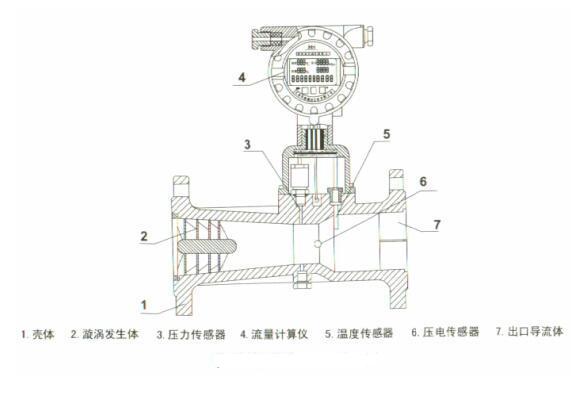

燃?xì)饬髁坑?/strong>由以下七個基本部件組成
1、旋渦發生體 2、殼體 3、智能流量計積算儀 4、溫度傳感器 5、壓力傳感器 6、壓電晶體傳感器 7、消旋器

特點:
1．無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
2、實現了機電一體化，日常的計量過程不需人工值守；
3、內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀
4、系統的測量準確度能夠滿足目前的貿易計量要求(≤1.5%)；
5、就地顯示溫度、壓力、瞬時流量和累積流量。
6、體積小、重量輕，離線標定較為方便；
7、整機功耗低，可用內電池供電，也可外接24VDC電源。
8、采用新型信號處理放大器和濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
9、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可保存。
10、整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
11、防盜功能可靠，具有密碼保護,防止參數改動。
12、表頭可180度隨意旋轉，安裝方便。
13、轉換器可輸出頻率脈沖、4~20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1200米。
14、測量信號既可就地顯示，也可按需遠傳；
15、儀表管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換；

技術參數：
產品口徑：DN10-DN300法蘭連接
公稱壓力：0.01-1.6Mpa

介質溫度：-20℃～80℃
準確度等級：1.5級

連接方式：國標法蘭

防護等級：IP65或更高（定制）
供電方式：24VDC或者3.6V鋰電池供電
輸出信號：二線制4-20mA電流（智能型）RS485/HART協議（智能型）



始動流量及流量上限

公稱通徑	型號	起步流量	流量上限	壓力損失	耐壓等級	準確度等級	量程比	儀表材質
(mm)	YH1801XORQ	（m3/h）	（m3/h）	（Pa）	（Mpa）	-------	-------	-------
DN25	-16	0.03	16	120	1.0/1.6	1.5/1.0	20:1	鋁合金
DN40	-20	0.05	20	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	-25	0.05	25	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	-30	0.05	30	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	-40	0.07	40	180	1.0/1.6	1.5/1.0	30:1	鋁合金
	-60	0.08	60	180	1.0/1.6	1.5/1.0	60:1	鋁合金
DN50	-20	0.05	20	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	-25	0.05	25	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	-30	0.05	30	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	-40	0.07	40	200	1.0/1.6	1.5/1.0	30:1	鋁合金
	-60	0.08	60	200	1.0/1.6	1.5/1.0	60:1	鋁合金
	-85	0.08	85	210	1.0/1.6	1.5/1.0	70:1	鋁合金
DN65	-100	0.1	100	220	1.0/1.6	1.5/1.0	70:1	鋁合金
	-140	0.1	140	220	1.0/1.6	1.5/1.0	120:1	鋁合金
DN80	-100	0.1	100	220	1.0/1.6	1.5/1.0	70:1	鋁合金
	-140	0.1	140	240	1.0/1.6	1.5/1.0	100:1	鋁合金
	-200	0.1	200	240	1.0/1.6	1.5/1.0	100:1	鋁合金
DN100	-300	0.18	300	280	1.0/1.6	1.5/1.0	110:1	鋁合金
	-450	0.18	450	300	1.0/1.6	1.5/1.0	110:1	鋁合金
DN150	-650	0.5	650	580	1.0/1.6	1.5/1.0	80:1	鑄鐵
	-1000	0.6	1000	600	1.0/1.6	1.5/1.0	80:1	鑄鐵
DN200	-1600	0.8	1600	850	1.0/1.6	1.5/1.0	60:1	鑄鐵
DN250	-3000	2	3000	1050	1.0/1.6	1.5/1.0	40:1	鑄鐵





選型

代號	口徑	流量范圍m3/h
YH1801XORQ-25	DN25	2．5～30
YH1801XORQ-32	DN32	4．5～60
YH1801XORQ-50	DN50	10～150
YH1801XORQ-80	DN80	28～400
YH1801XORQ-100	DN100	50～800
YH1801XORQ-150	DN150	150～2250
YH1801XORQ-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金





安裝：
傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
應避免外界強磁場的干擾；
在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；
管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。
應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。
安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
安裝流量計之前應先清除管道中的焊渣等雜物。
投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。
當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；
用戶不得自行更改系統的接線方式和任意擰動各個輸出引線接頭；
流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；
定時檢查流量計法蘭處的泄漏情況。
流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計。
在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。



售后服務：
  1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
  2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或調換。
  3、質保期內如用戶使用不當，造成的產品損壞，我公司將全力負責維修，只收取損壞部件成本費。
  4、如用戶需我公司現場服務，我公司以最短時間到達用戶現場。
  5、本公司所售的產品，享受維護服務。
