沼氣流量計

    要保證使用精度，要保證生產安全，要做到這一點，就必須落實好選型參數，管徑的尺寸，即近期和遠期的大、小及常用瞬時流量、被測介質的設計壓力、工作壓力。

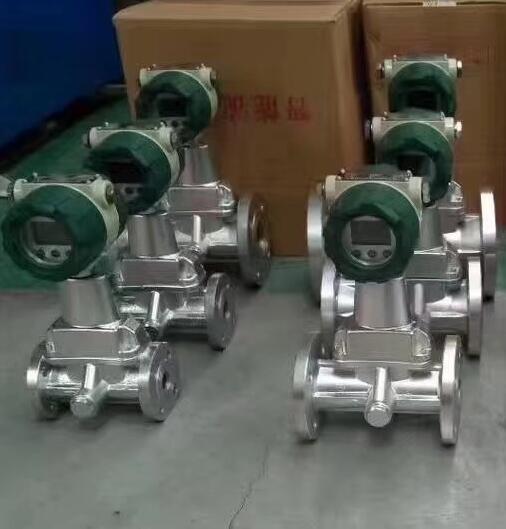

    YH1801XOZQ 沼氣流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償，采用新微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體計量。

沼氣流量計由傳感器和轉換顯示儀組成。
1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。
旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。
檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。
整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。
殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。
2、轉換顯示儀
由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。

特點：
無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
體積小、重量輕，離線標定較為方便；
測量信號既可就地顯示，也可按需遠傳；
儀表管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換；
采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；
采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km；
整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。

技術參數：
【測量介質】天然氣、氣等氣體
【產品口徑】DN10-DN300法蘭連接
【公稱壓力】1.6Mpa可定制
【介質溫度】-20℃～80℃
【精度等級】1.5級可定制）
【防護等級】IP65或更高（定制）
【供電方式】24VDC或者3.6V鋰電池供電
【輸出信號】二線制4-20mA電流（智能型）RS485/HART協議（智能型）
【連接方式】國標法蘭（常用）

選型

安裝需要注意的事項
傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計。
當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。
為了不影響流體正常輸送和便于維護，要求安裝旁通管道，并保證前≥10DN、后≥5DN的直管段；
應避免外界強磁場的干擾；
在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命。
