膠水流量計對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量

詳細說明

型號：YH1801TCJS 膠水流量計詳細介紹

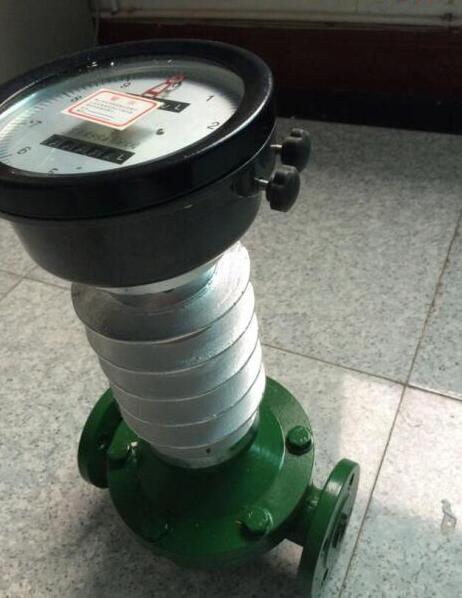

YH1801TCJS膠水流量計是一種精密流量測量儀表，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代膠水流量計，與相應的流量積算儀表配套可用于測量液體的瞬時流量和累積流量。測量精度高,受液體粘度影響小,表前不需要安裝直管段，是流量計量和節能的理想儀表。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統及高粘度介質的累積流量測量。

工作原理：
膠水流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼（計量室）所構成，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過橢圓齒輪流星計的體積流量Q為：
Q＝4nυ0
式中：
n——橢圓齒輪的旋轉頻率（轉／秒）；
υ0——半月形部分的容積（貝。）．
這樣，在齒輪流量計的半月形容積υ0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。

特點：
1、測量精度較高：0.2級與0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、鑄鐵型廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、鑄鋼型用于高壓、低腐蝕性介質的計量
7、不銹鋼型廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器

技術參數：
1、口徑系列: DN10，15，20，25，40，50，80，100；
2、連接方式: 法蘭連接:DN10～DN200；
3、安裝方式: 水平、垂直；
4、介質溫度: 普通型＜120℃，高壓型＜200℃；
5、壓力損失: ≤0.1MPa；
6、精度等級: 普通型0.5級，高精度0.2級；
7、介質壓力: 普通型1.6MPa,高壓型3.2MPa ；
8、粘度范圍: 普通型:0.6～200mpa.s；高粘度200～1000mpa.s ；
9、表體材質: 鑄鐵、鑄鋼、不銹鋼等；
10、轉動部件: 鋁合金、不銹鋼等。

普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）

項目型號		A鑄鐵		E鑄鋼		B不銹鋼
公稱壓力 Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被測液體粘度		2 — 200 mPa.s
被測液體溫度		-20℃～+100℃
流量范圍 m3h
型號精度等級	A鑄鐵			E鑄鋼		B不銹鋼
公稱口徑（DNmm	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

選型編碼

名稱							膠水流量計
型號	YH1801TCJS
口徑DN	-□□						通徑大小
材料選擇		-A					鑄鐵
		-E					鑄鋼
		-B					不銹鋼
輸出信號			-2				無信號輸出
			-3				脈沖 DV24V供電
			-4				4～20mA DV24V供電
復零功能				-N			無復零功能
				-F			復零功能
過濾器					-N		無過濾器
					-G		含過濾器
流量選擇						（□～□）	流量范圍

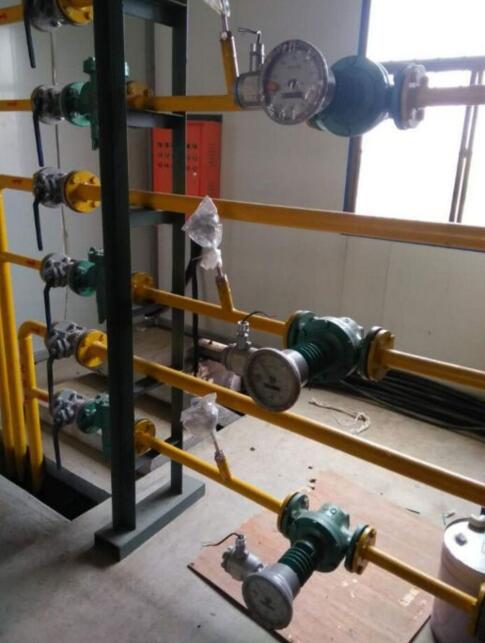

安裝:
1流量計安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。流量計盡可能安裝成水平位置。
2.流量計前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
3.流量計應安裝泵的輸出端，否則也會造成儀表誤差增大。
4.流量計在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
