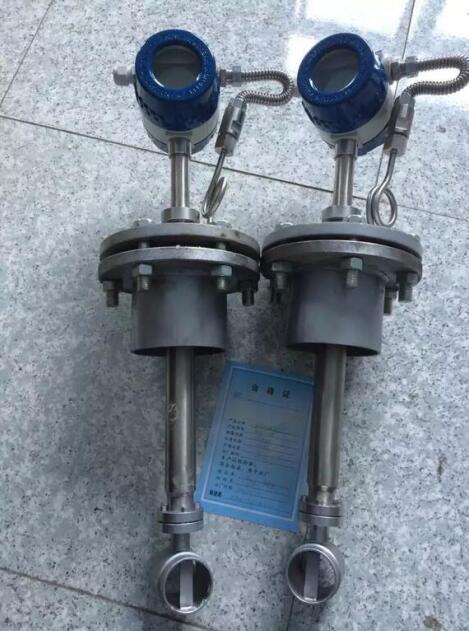

插入式渦街流量計

詳細說明

產品特點：
　　可在很寬的流量范圍內準確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
　　不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
　　無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
　　采用微功耗技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
　　溫壓補償一體化設計;
　　電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
　　同時顯示流量值與累計流量值,不必輪流切換。
　　采用抗振動探頭，有效消除外界振動影響。
　　電路采用表面貼裝工藝，結構緊湊，可靠性高。
　　采用分體式信號轉換器，電纜長達百米。
　　量程比寬達20：1
　　儀表整體結構設計合理，動態測量范圍寬，壓力損失小
　　表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
　　現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接；

技術參數：
測量介質：氣體、蒸汽
介質粘度：小于10cp
介質溫度：-50℃——+400℃
本體材料：1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封:石墨墊片（特殊根據要求）
環境溫度：-30℃——+80℃（特殊根據要求）
公稱直徑： 插入式：DN200-5000mm
測量準確度： 氣體：測量值的±2.5%
量程比：10：1
壓力等級：PN25，PN40（高壓可特殊制造）
連接方式： 插入式 DN200-DN5000
防護等級：IP67
轉換器殼體：壓鑄鋁,上漆
供電電壓：12——36VDC或3.6V電池
輸出信號:兩線制4--20mA電流輸出
現場顯示：可編程設定顯示瞬時流量、累積流量
通訊方式：RS485通迅

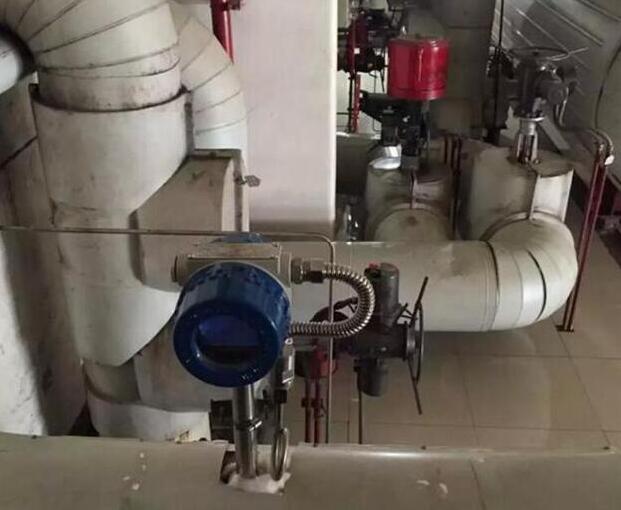

插入式渦街流量計安裝步驟：
  1：在需要安裝流量計的管道正上方的水平管道上面必須割開一個直徑為100的圓孔，要去掉周邊的毛刺。
  2：將配套的一端，就是帶有法蘭的短管放在孔的上面，要保持短管與管道的垂直，必須焊接牢固。

  3：做到上面的步驟之后在圓孔處要放上墊片，然后把流量計插入，法蘭連接著，如果有球閥的話，一定要先吧球閥放在短管上連接好再打開球閥，然后再運行流量計。
  4：必須要保證流量計前有大于15D的范圍，后面要保證有5D的直管段。
