YH1801LC氣體羅茨流量計主要用于對管道中氣體或液體流量進行連續或間歇測量的高精度計量儀表。

詳細說明

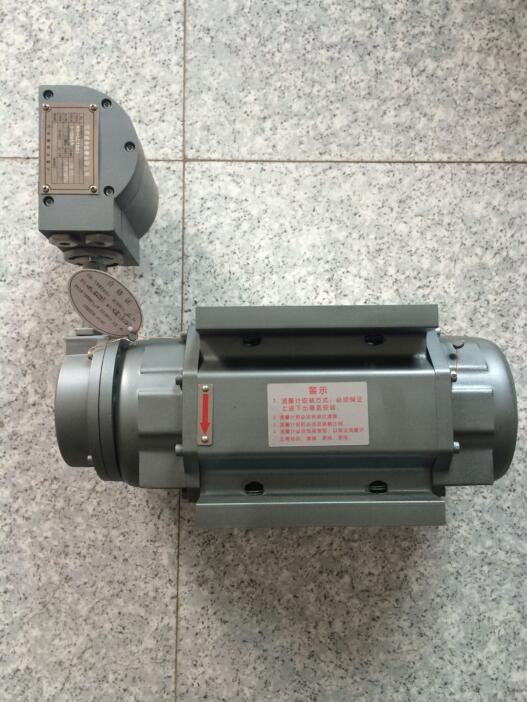

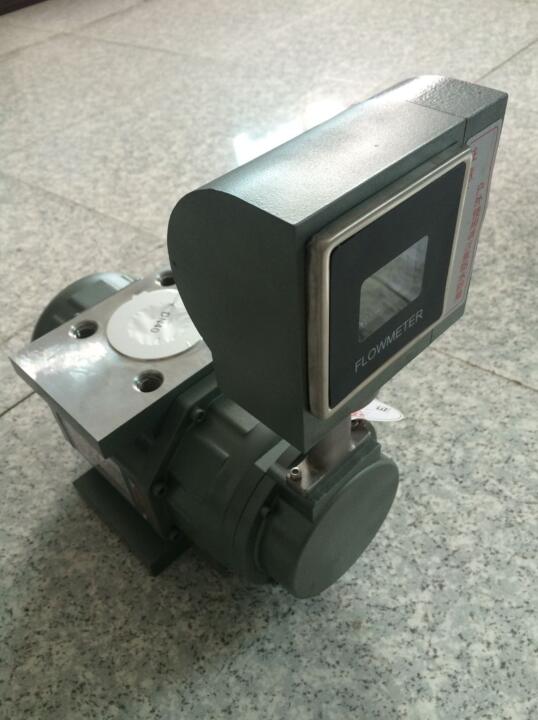

型號：YH1801LC 氣體羅茨流量計詳細介紹

YH1801LC氣體羅茨流量計主要用于對管道中氣體或液體流量進行連續或間歇測量的高準確度計量儀表。它具有準確度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點，流量計可現場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、485通訊、4-20mA+HART、MODBUS協議等。氣體羅茨流量計由計量室、計量轉子、計量部件組件（即內部測量元件）與計數指示組件等構成。在流量計的殼體內有一個計量室，計量室內有一對或兩對可以相切旋轉的腰輪（其實是模數為2的齒輪），在流量計殼體外面與兩個腰輪同軸安裝了一對驅動齒輪，它們相互嚙合使兩個腰輪可以相互聯動.

氣體羅茨流量計廣泛用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門餐飲、賓館等行業的燃氣商業核算，輸配管網燃氣計量，燃氣調壓站計量，工業和民用鍋爐等燃氣計量，也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性氣體標準計量流量計。

測量原理
在管道中心安放一個羅茨，兩端由軸承支撐。當流體通過管道時，沖擊羅茨流量計葉輪，對羅茨流量計產生驅動力矩，使渦輪流量計克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度，羅茨流量計的旋轉角速度與流體流速成正比。由此，流體流速可通過羅茨流量計的旋轉角速度得到，從而可以計算得到通過管道的流體流量。

流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。當被測流體流經流量計時，流體的動壓力使進出口間形成一個差壓而推動腰輪旋轉,當流體推動D2軸上腰輪反時針方向轉動時，與之相連的驅動齒輪帶動D1鈾上的腰輪順時針轉動，轉動90o后成為C狀態，上邊的腰輪受流體推動顧時針轉動，驅動齒輪帶動下邊腰輪反時針旋轉，腰輪旋轉360o時，有四倍于計量室有效容積的流體排出流量計。這樣，兩個腰輪交換驅動旋轉，隨著腰輪的轉動，流體經由計量室不斷排出流量計。腰輪每轉一圈排出的流體體積是一個固定值，即排出量與腰輪軸轉數成正比，通過腰輪軸及其它傳動機構，將旋轉的次數減速后傳遞到積算顯示部分。正是腰輪流量計的這種工作原理決定了這種流量計只要計量室內部配合間隙設計、組裝合理，它就會有較高的準確度和較低的啟步流量，這一特性在民用小區燃氣計量中極為重要，它既滿足了居民正常用氣時的計量精度，又克服了其它類型流量汁對居民用氣低峰時微小氣量的無能為力。
流量計的轉速通過裝在機殼外的傳感線圈來檢測。當羅茨流量計葉片切割由殼體內磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。

功能特點:
準確度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計準確度不變，工作壽命長。
流量計前后不需要直管段，可以安裝在環境狹窄的場合。
始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
計量度不受壓力和流量變化的影響，穩定，壽命長。
通用性好，所有羅茨流量傳感器均可使用通用的附件。
配置RS-485通訊接口和IC卡用信號集中器配套，并可通過GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。
電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
采用高微處理器和現代數字濾波技術，軟件功能強大。
采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。
采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。
就地顯示流量值，并帶多種信號輸出功能。
采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。
所有有效數據掉電后保持10年不丟；所有有效數據掉電后保持年不丟；
具備儀表系數三點修正，智能補償儀表系數非線性，并可具備儀表系數三點修正，智能補償儀表系數非線性，具備儀表系數三點修正進行現場修正；進行現場修正；
范圍度寬，中大口徑可達1:20，小口徑為1:10；范圍度寬，，；
結構緊湊輕巧適用高壓測量，適用高壓測量，適用高壓測量儀表表體上不必開孔，儀表表體上不必開孔，體上不必開孔易制成高壓型儀表；易制成高壓型儀表；
結構緊湊輕巧，安裝維護方便，流通能力大；結構緊湊輕巧，安裝維護方便，流通能力大；

技術指標:

執行標準	封閉式管道中氣體流量的測量—《氣體羅茨流量計》（JB/T7385-94）
儀表口徑及連接方式	25、40、50、65、80、100、125、150、200、250采用法蘭連接
精度等級	±1.5%R（±1%R需特制）*
儀表材質	表體：鑄鋁或鑄鐵；轉子：優質鋁合金；轉換器：鑄鋁
使用條件	介質溫度：-10℃～+60℃ 環境溫度：-30℃~+60℃ 相對濕度：5%～90% 大氣壓力：86～106KPa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。
整機功耗	A.外電源：＜1W； B.內電源：平均功耗≤1W，可使用三年以上。
輸出信號功能	①脈沖信號、②4 ~ 20mA電流信號、③IC卡控制信號
通訊輸出功能	④RS485通訊
實時記錄功能	⑤起停記錄、日記錄、定時間間隔記錄
信號線接口	內螺紋M20×1.5或其他
防護等級	IP65

始動流量及流量上限

公稱通徑	儀表型號	起步流量	流量上限	壓力損失	耐壓等級	精度等級	量程比	儀表材質
(mm)	-------	（m3/h）	（m3/h）	（Pa）	（Mpa）	-------	-------	-------
DN25	YH1801LC-16	0.03	16	120	1.0/1.6	1.5/1.0	20:1	鋁合金
DN40	YH1801LC-20	0.05	20	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-25	0.05	25	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-30	0.05	30	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-40	0.07	40	180	1.0/1.6	1.5/1.0	30:1	鋁合金
	YH1801LC-60	0.08	60	180	1.0/1.6	1.5/1.0	60:1	鋁合金
DN50	YH1801LC-20	0.05	20	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-25	0.05	25	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-30	0.05	30	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-40	0.07	40	200	1.0/1.6	1.5/1.0	30:1	鋁合金
	YH1801LC-60	0.08	60	200	1.0/1.6	1.5/1.0	60:1	鋁合金
	YH1801LC-85	0.08	85	210	1.0/1.6	1.5/1.0	70:1	鋁合金
DN65	YH1801LC-100	0.1	100	220	1.0/1.6	1.5/1.0	70:1	鋁合金
DN65	YH1801LC-140	0.1	140	220	1.0/1.6	1.5/1.0	120:1	鋁合金
DN80	YH1801LC-100	0.1	100	220	1.0/1.6	1.5/1.0	70:1	鋁合金
	YH1801LC-140	0.1	140	240	1.0/1.6	1.5/1.0	100:1	鋁合金
	YH1801LC-200	0.1	200	240	1.0/1.6	1.5/1.0	100:1	鋁合金
DN100	YH1801LC-300	0.18	300	280	1.0/1.6	1.5/1.0	110:1	鋁合金
DN100	YH1801LC-450	0.18	450	300	1.0/1.6	1.5/1.0	110:1	鋁合金
DN150	YH1801LC-650	0.5	650	580	1.0/1.6	1.5/1.0	80:1	鑄鐵
DN150	YH1801LC-1000	0.6	1000	600	1.0/1.6	1.5/1.0	80:1	鑄鐵
DN200	YH1801LC-1600	0.8	1600	850	1.0/1.6	1.5/1.0	60:1	鑄鐵
DN250	YH1801LC-3000	2	3000	1050	1.0/1.6	1.5/1.0	40:1	鑄鐵

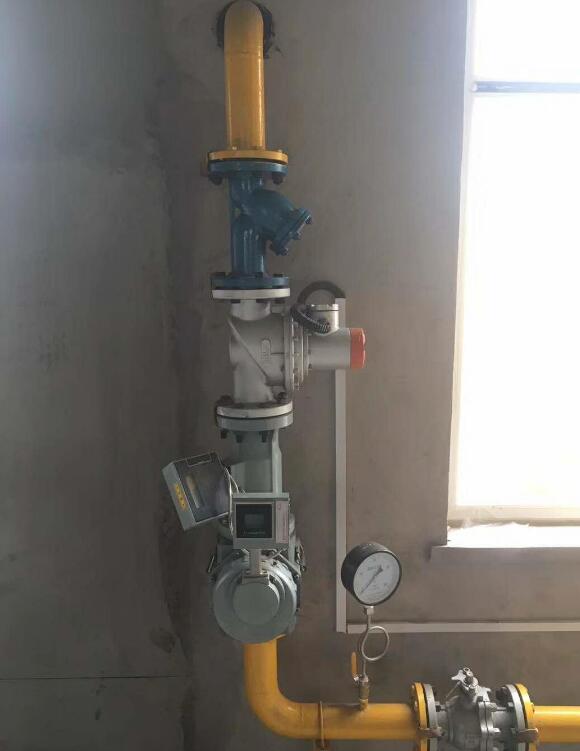

安裝注意事項
（1）安裝流量計前，管道要清掃。被測介質不潔凈時，要加過濾器。否則軸承易被卡住，測不出流量來。
（2）拆裝流量計時，對磁感應部分不能碰撞。
（3）投運前進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。
（4）安裝流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。
