孔板流量計

詳細說明



孔板流量計系列產品有：一體化孔板流量計；環形孔板流量計；平衡孔板流量計（平衡流量計）



一、概述
    YH1801KB系列孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
    充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

    智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮?strong>流量計，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。





二、工作原理

在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數　無量綱

d－工作條件下節流件的節流孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量　Kg/s

qv－體積流量　m³/s

d/D－直徑比 無量綱

流體的密度Kg/m³

可膨脹性系數　無量綱



三、分類及結構圖

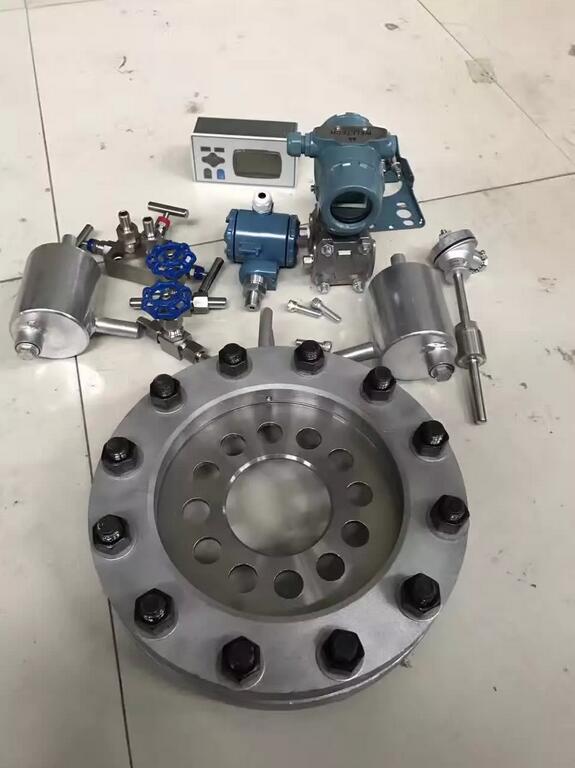

    節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等 取壓裝置：環室、取壓法蘭、夾持環、導壓管等 連接法蘭(國家標準、各種標準及其它設計部門的法蘭)　、緊固件。 測量管。



1、分類
①按法蘭夾裝方式分類
（1）焊接式　　   （2）法蘭夾裝式
②按取壓方式分類
（1）角接鉆孔取壓； （2）角接環室取壓
（3）法蘭取壓； （4）徑距取壓；

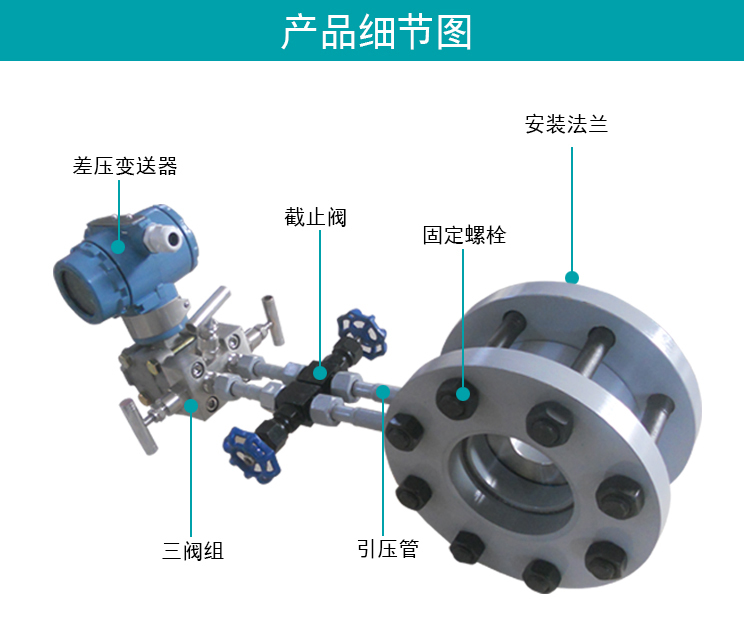

2、結構及簡圖

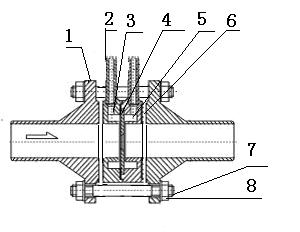

① 圖 2標準環室孔板節流裝置結構圖
1、法蘭     2、導壓管
3、前環室 4、節流件
5、后環室 6、密封墊片
7、螺栓     8、螺母

標準環室孔板結構圖

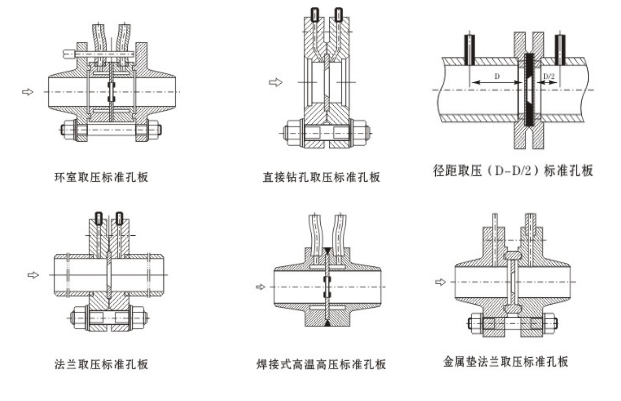

②各種標準孔板結構

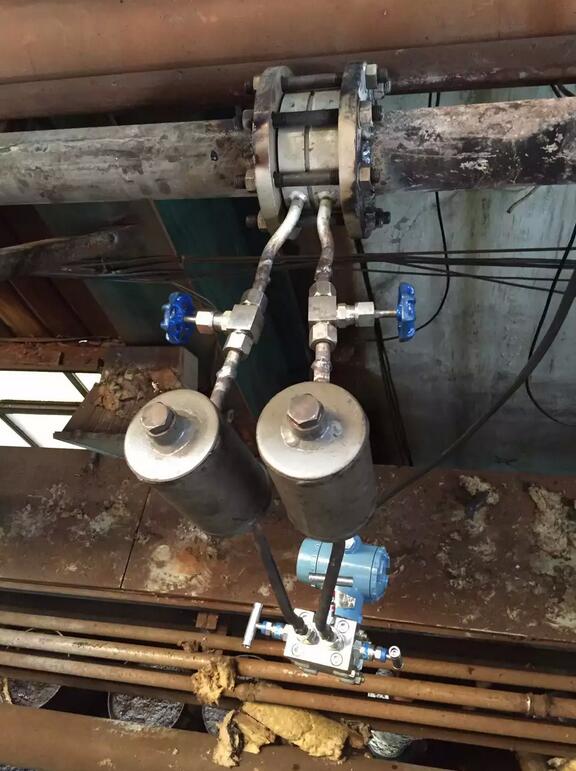

八、安裝要求

   對直管段的要求一般是是前10D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。
   充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加。

   節流裝置的安裝和適用于下列管段和管件有關：節流件上游側阻力件、第二阻力件，節流件下右側阻力件，從節流件上游第二阻力件到下游阻力件之間的管段以及差壓訊號管路等。
