詳細說明

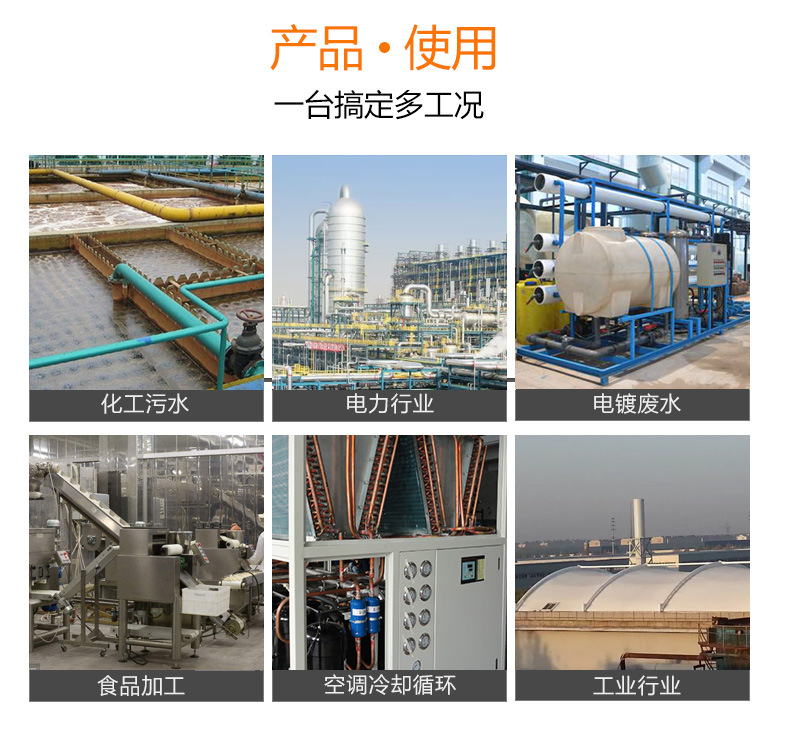

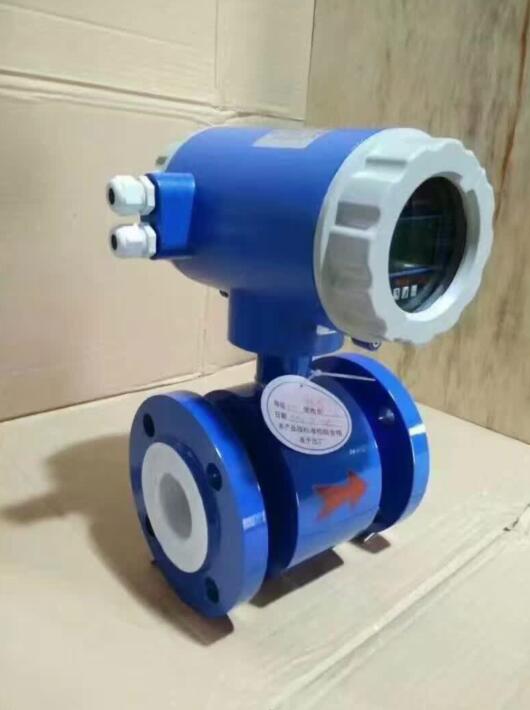

    電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

測量原理
     電磁流量計基于法拉第電磁感應定律導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:
             E=KBVD
    式中: K-----儀表常數
         B-----磁感應強度
         V-----測量管道截面內的平均流速
         D-----測量管道截面的內徑
    測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA和01kHz輸出。

特點：
1.傳感器重要的部件－線圈作優化的設計，并通過嚴格的實流試驗，切實保證產品的測量精度
2.信號電極作徹底的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度
3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度

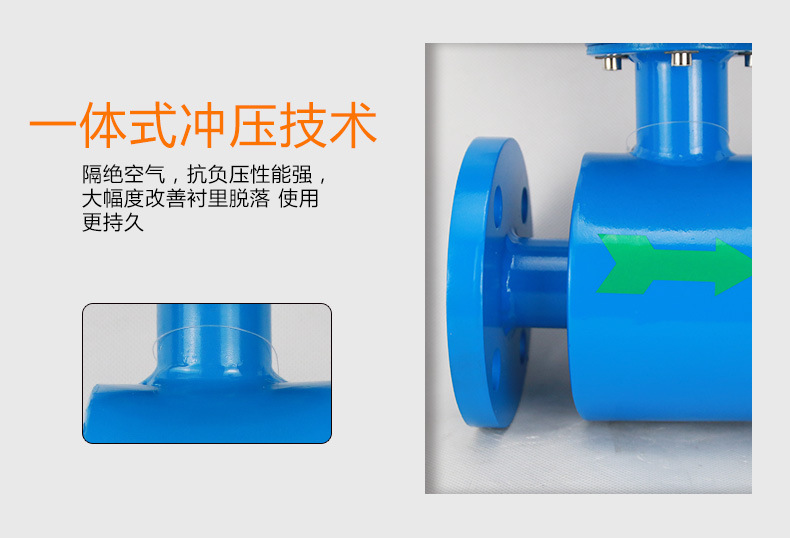

4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的主要的生產工藝），特別是安裝線圈后的后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷！
5.采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供精確的測量結果
6.采用定制的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
9.采用16位嵌入式微處理器，運算速度快，精度高
10.全數字處理，抗干擾能力強，測量可靠，精度高
11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好

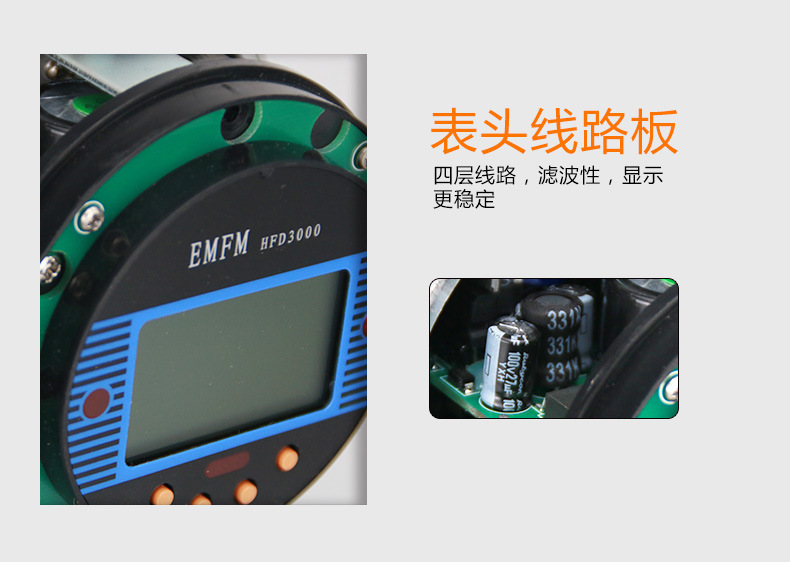

12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高

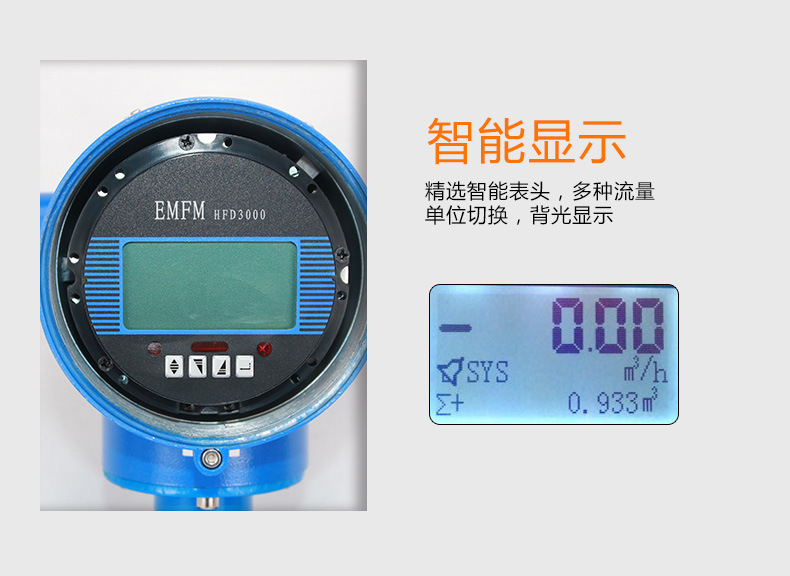

13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作，使用方便，操作簡單，易學易懂
15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能，并在屏幕上顯示

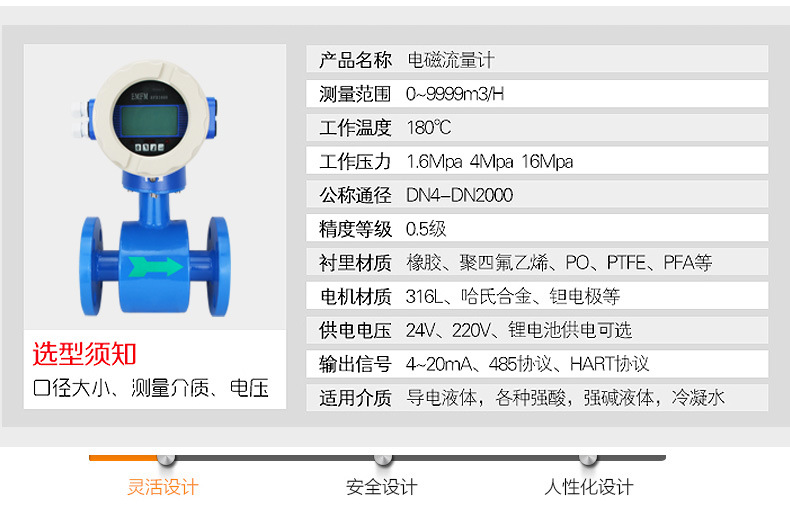

主要技術參數：
公稱通徑系列　DN（mm）
管道式四氟襯里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600等
管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200等.
流動方向：正、反凈流量。量程比：150：1.重復性誤差：測量值的±0.1%
精確等級：0.5級、1.0級（管道式）
被測介質溫度：普通橡膠襯里：-20＋60℃
高溫橡膠襯里：-20＋90℃
聚四氟乙烯襯里：-30＋100℃
高溫型四氟襯里：-30＋180℃。

公稱壓力：普通型 DN(4～80)—4.0MPa；DN（100～150）—1.6MPa；
DN（200～1000）—1.0MPa；DN(1100～2000) —0.6MPa。
高壓型 DN（4～80）—6.3MPa，10 Mpa，16 MPa，25 MPa，32 MPa；
DN（100～150）—2.5 MPa，4.0 MPa，6.3 MPa，10 MPa，16 MPa；
DN（200～600）—1.6 MPa，2.5 MPa，4.0 MPa；
DN（700～1000）—1.6 MPa，2.5 MPa；
DN（1100～2000）—1.0 MPa，1.6MPa。

流速范圍： （0.1～15）m/s
流體電導率：≥5uS/cm
防護等級： IP65（防噴水型）、IP68（潛水型）
流體溫度： （-30～+180）℃
工作環境： （-25～+55）℃，5%～95%RH
連接方式： 法蘭連接（GB9119—1988）或ANSI標準

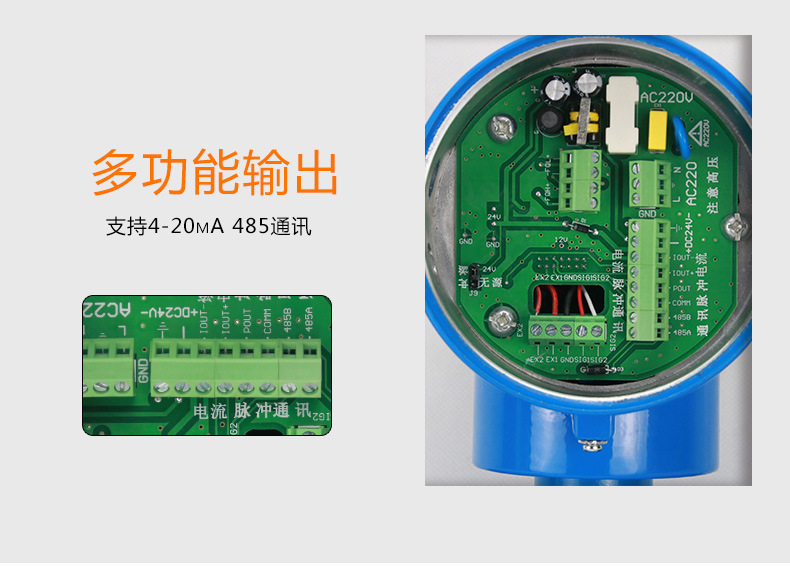

輸出信號： （0～1）kHz、（4～20）mA或（0～10）mA
供電電源： 220VAC、50Hz或24VDC。
流量測量范圍：流量測量范圍對應流速范圍是0.1-15m/s
電導率范圍：被測流體電導率≥5us/cm（一體式），大多數以水為成分的介質，其電導率在　200-800μs/cm范圍內，均可選用電磁流量計來測量其流量。
數字頻率輸出：輸出頻率上限可在　1-5000Hz　內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V　導通時集電極zui大電流為　250mA.
供電電源：85-265V，45-63Hz.
直管段長度：管道式：上游≥10DN，下游≥5DN.

電磁流量計口徑及流量的選擇   .

如何正確選型
    儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。
1、收集數據

（1）管徑就是流體管道的大小

（2）被測流體成份
（3）最大流量、最小流量
（4）最高工作壓力
（5）最高溫度、最低溫度
2、被測流量體必須具備一定的導電性，導電率＞μS/cm

安裝地點的選擇：
為了使流量計工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
1·盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息。
2·應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3·應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95%
4·選擇便于維修，活動方便的地方
5·流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。

售后服務：
  1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
  2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或調換。
  3、質保期內如用戶使用不當，造成的產品損壞，我公司將全力負責維修，只收取損壞部件成本費。

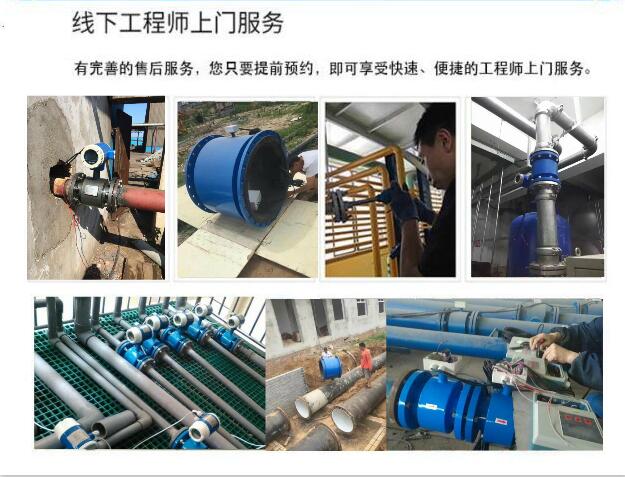

  4、如用戶需我公司現場服務，我公司以最短時間到達用戶現場。
  5、本公司所售的產品，享受終生維護。
