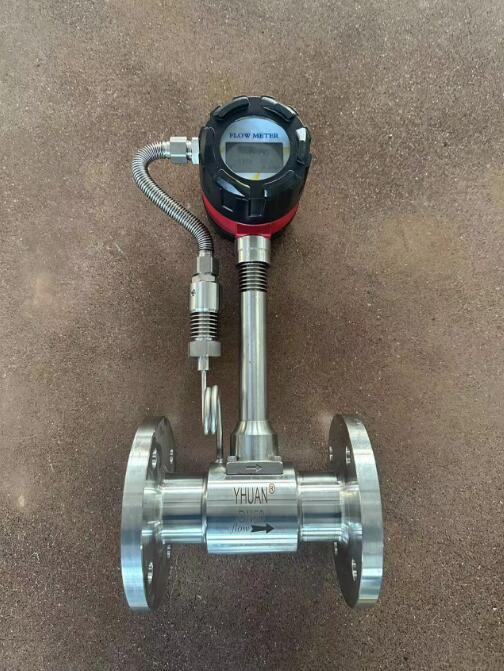

工業氮氣管道流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2025-05-08 9:46:44 * 瀏覽: 177

工業氮氣管道流量計原理測量氣體的體積流量、標況的體積流量或質量流量的體積流量計。該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了特有的傳感器封裝技術和防護措施，保證了產品的可靠性。每種型式都有整體、分體結構，根據測量管徑不同，有管道式、插入式兩種安裝方式，以適應不同的安裝環境。

特點:

無可動部件，長期穩定，結構簡單便于安裝和維護；

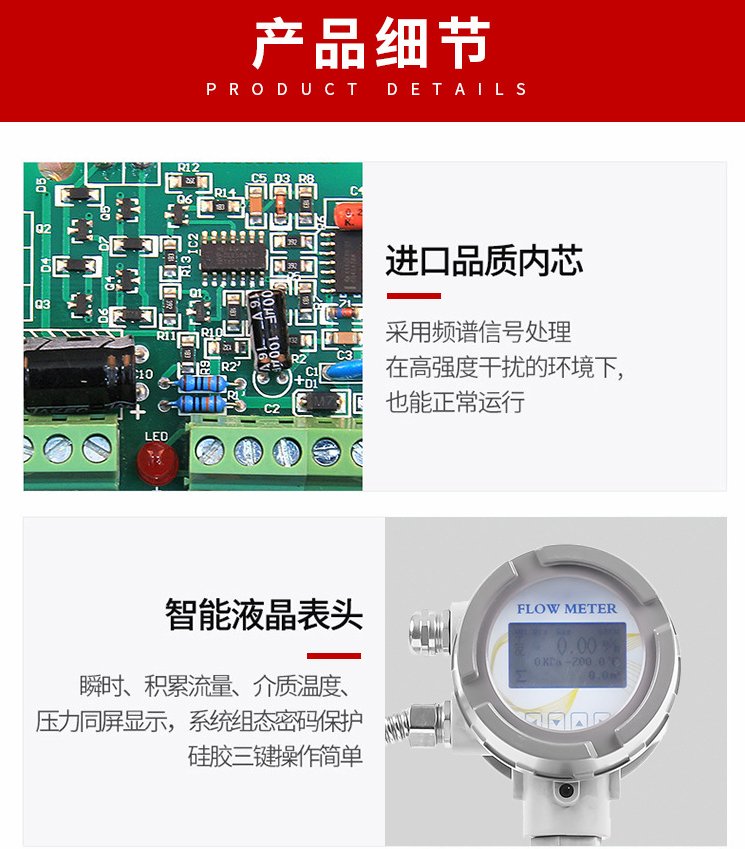

采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；

采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；

由軟件對儀表系數非線性進行修正，提高測量準確度；

壓力損失小，量程范圍寬；

采用EEPROM對累積流量進行掉電保護，保護時間大于10年

量程范圍大，壓力損失小，準確度高

利用氣體振動原理而開發的一種新型流量計。

無可動部件，可靠性強、準確度高、壽命長，可在很寬的流量范圍內準確測量氣體的瞬時流量和累計流量其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全，適用于惡劣環境。

流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。

檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

輸出是與流量成正比的脈沖信號，無零點飄移。

測量范圍寬，量程比可達1：10。

壓力損失較小，運行費用低，更具節能意義。

安裝簡單，維護十分方便。

技術參數：

公稱通徑	15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式）
公稱壓力（MPa）	DN15-DN200 4.0 gt;4.0協議供貨），DN250-DN300 1.6 gt;1.6協議供貨）
介質溫度（℃）	壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨）
本體材料	1Cr18Ni9Ti，（其它材料協議供貨）
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
準確確度	±1.5%R；插入式：±2.5%R，
范圍度	1：6～1：30

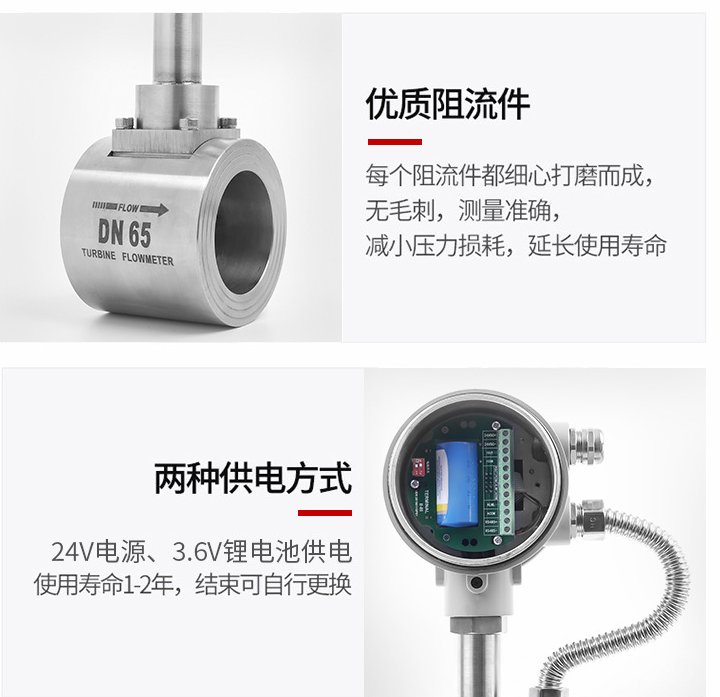

供電電壓	傳感器：DC 12V，DC 24V；變送器：DC 12V ，DC 24V；電池供電型：3.6V電池
輸出信號	方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準 Cd≤2.4

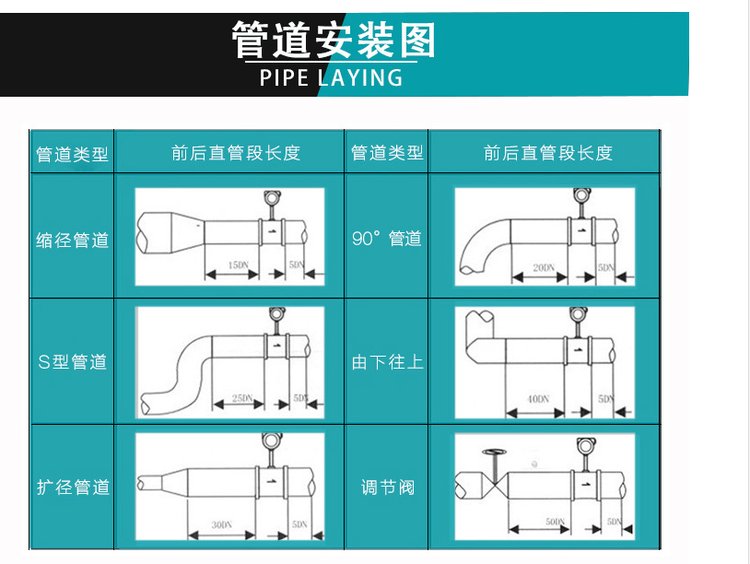

安裝	法蘭式
防護等級	IP65
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型（4～20mA） ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m.
