有紙記錄儀

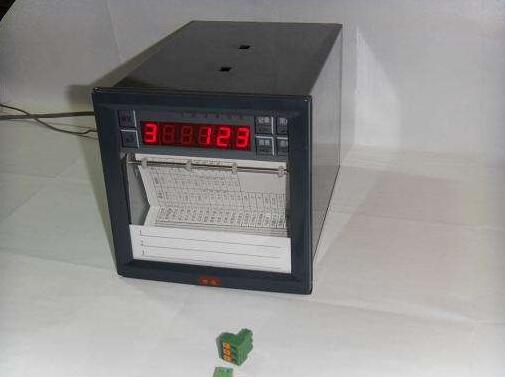

YHJLY1801有紙記錄儀說明

  YHJLY1801有紙記錄儀能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁?？赏ㄟ^鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。記錄儀每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄。

有紙記錄儀主要性能及技術指標

1．輸入通道:    ·單點  雙點  三點  四點  五點  六點  八點
                        ·每個通道的測量信號種類可由用戶自己設定

                            也可在定貨時注明。[由廠方為用戶設定好]

2．通道隔離:    ·輸入通道之間相互隔離，無干擾。

3．顯示功能:    ·測量值的定點或巡回顯示

                           ·設定參數顯示[在設定狀態下]

                           ·報警提示符及提示燈

                           ·時間顯示[在所有輸入信號全部關閉情況下]

4．記錄功能:    ·采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動

                            ·在100mm范圍內有800個熱印點

                            ·對測量值進行趨勢記錄和數字記錄

                            ·在記錄曲線同時打印標尺刻度及每個通道標記

                            ·每隔100mm打印一次刻度值、當前時間和走紙速度

5．實時時間:     ·由鍵盤設定當前日期和時間

                             ·即使掉電,也不影響正常計時

6．曲線遷移功能:  通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。

7．標度變換功能:  對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。

8．輸入信號種類及測量范圍:  各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。


表一

9． 有紙記錄儀走紙速度:  通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。

10．報警功能:

                              ·提供六組繼電器接點輸出，由用戶任意組合使用

                    ·每個通道報警均可選擇上限、下限、差值上限、差值下限

                    ·每個通道的報警回差可設定，繼電器動作時有指示燈提示

                    ·繼電器觸點容量：24VDC, 3A；  220VAC, 3A

11．通訊： 可提供RS232C或RS485通訊接口

                   【此項為擴展功能,定貨時須注明】

12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出

                   【此項為擴展功能,定貨時須注明】

13．采樣周期:   0.6S

14．?dāng)?shù)字顯示及報警精度:  ±0.2%F

15．趨勢記錄精度:   ±0.2%  「兩幅」

16．?dāng)?shù)字記錄精度:  ±0.2%F

17．輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗

18．功率消耗:  不大于30W

19．正常工作環境: 溫度范圍：0～50°C   濕度范圍：10～85 % R

20．電源電壓:    220 V;  50 Hz

21．外形尺寸:    144 ′ 144 ′ 200 mm

22．開孔尺寸:    138⁺¹ ′ 138⁺¹ mm

選型表
