DN25/DN40/DN50/DN65/DN80/DN100/DN150/DN200氣體羅茨流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2024-04-10 10:36:04 * 瀏覽: 212

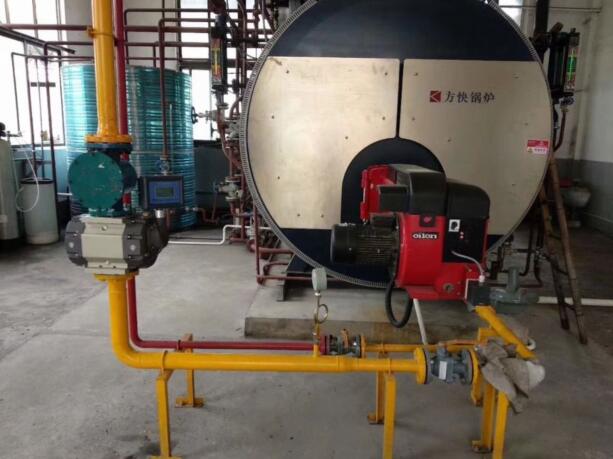

DN25/DN40/DN50/DN65/DN80/DN100/DN150/DN200氣體羅茨流量計帶溫度、壓力補償功能，將工況流量直接轉換成標況流量，流量計采用功能強大的新型微處理器，運算準確度高，性能可靠，微功耗，內外電源自動切換工作，鋰電池供電可使用5年以上。廣泛應用在石油、化工、電力、冶金、工業與民用鍋爐等燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站計量及燃?xì)赓Q(mào)易計量等行業。

產品特點：

采用高性能微處理器和現代數字濾波技術，軟件功能強大，可靠性高。

采用浮點運算和五段儀表系數自動修正，并具有故障自診斷和報警功能。

采用微功耗高新技術，內、外電源供電工作，整機功耗低。

就地顯示流量值，并帶多種信號輸出功能。

轉子穩定、對稱性好，保證了良好的重復性

在流速變化大的情況下也能保持計量的準確

始動流量小、壓力損失小、量程比寬，適用于微流量的測量

特殊工藝處理使流量計運轉更可靠、使用壽命更長

先進的微機技術與高性能的單片機，使整機功能更強大、性能更好

準確度高，重復性好。內部轉子經加工和平衡檢測，無接觸旋轉，良好的油潤滑，確保了流量計準確度不變，工作壽命長。

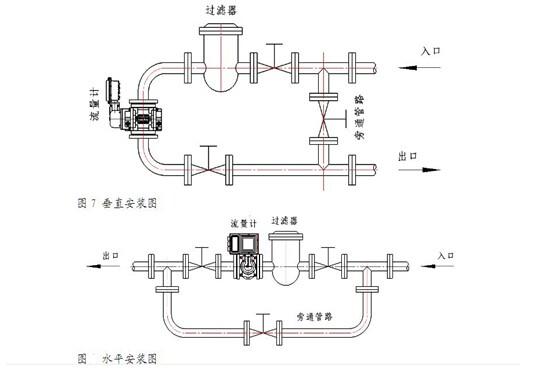

流量計前后不需要直管段，可以安裝在環境狹窄的場合。

始動流量小，量程比寬，適合于計量負荷變動大的氣體流量

計量準確度不受壓力和流量變化的影響，性能穩定，壽命長。

通用性好，所有羅茨流量傳感器均可使用通用的附件。

電路采用表貼安裝工藝，機構緊湊、抗干擾能力強，可靠性高。

參數：

執行標準	封閉式管道中氣體流量的測量—（JB/T7385-94）
儀表口徑及連接方式	DN25-250mm采用法蘭連接
準確度等級	±1.5%R
儀表材質	表體：鑄鋁或鑄鐵；轉子：鋁合金；轉換器：鑄鋁
使用條件	介質溫度：-25℃~55℃；環境溫度：-25℃~55℃ 相對溫度：5%~90%；大氣壓：86~106kPa
工作電源	內電源：1 節2# 3.6VDC 鋰電池，外電源: 24～28 VDC(兩線制),電流4～20mA
整機功耗	內電源：平均功耗≤0.7mW；外電源：平均功耗≤3W。
輸郵信號功能	脈沖信號：頻率范圍0.2Hz～700Hz；幅度：低電平＜0.5V, 模擬信號：兩線制4～20mA 一組；三線制4～20mA 兩組。 RS-485 接口信號：直接與上位機聯網
顯示功能	流量積算儀顯示面板上現場顯示工況（或標況）下的累積流量、瞬時流量。智能型同時還可顯示溫度和壓力。
防護等級	IP65

氣體羅茨流量計始動流量及流量上限：

公稱通徑	儀表型號	起步流量	流量上限	壓力損失	耐壓等級	準確度等級	量程比	儀表材質
(mm)	-------	（m3/h）	（m3/h）	（Pa）	（Mpa）	-------	-------	-------
DN25	YH1801LC-16	0.03	16	120	1.0/1.6	1.5/1.0	20:1	鋁合金
DN40	YH1801LC-20	0.05	20	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-25	0.05	25	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-30	0.05	30	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-40	0.07	40	180	1.0/1.6	1.5/1.0	30:1	鋁合金
	YH1801LC-60	0.08	60	180	1.0/1.6	1.5/1.0	60:1	鋁合金
DN50	YH1801LC-20	0.05	20	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-25	0.05	25	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-30	0.05	30	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	YH1801LC-40	0.07	40	200	1.0/1.6	1.5/1.0	30:1	鋁合金
	YH1801LC-60	0.08	60	200	1.0/1.6	1.5/1.0	60:1	鋁合金
	YH1801LC-85	0.08	85	210	1.0/1.6	1.5/1.0	70:1	鋁合金
DN65	YH1801LC-100	0.1	100	220	1.0/1.6	1.5/1.0	70:1	鋁合金
DN65	YH1801LC-140	0.1	140	220	1.0/1.6	1.5/1.0	120:1	鋁合金
DN80	YH1801LC-100	0.1	100	220	1.0/1.6	1.5/1.0	70:1	鋁合金
	YH1801LC-140	0.1	140	240	1.0/1.6	1.5/1.0	100:1	鋁合金
	YH1801LC-200	0.1	200	240	1.0/1.6	1.5/1.0	100:1	鋁合金
DN100	YH1801LC-300	0.18	300	280	1.0/1.6	1.5/1.0	110:1	鋁合金
DN100	YH1801LC-450	0.18	450	300	1.0/1.6	1.5/1.0	110:1	鋁合金
DN150	YH1801LC-650	0.5	650	580	1.0/1.6	1.5/1.0	80:1	鑄鐵
DN150	YH1801LC-1000	0.6	1000	600	1.0/1.6	1.5/1.0	80:1	鑄鐵
DN200	YH1801LC-1600	0.8	1600	850	1.0/1.6	1.5/1.0	60:1	鑄鐵
DN250	YH1801LC-3000	2	3000	1050	1.0/1.6	1.5/1.0	40:1	鑄鐵
