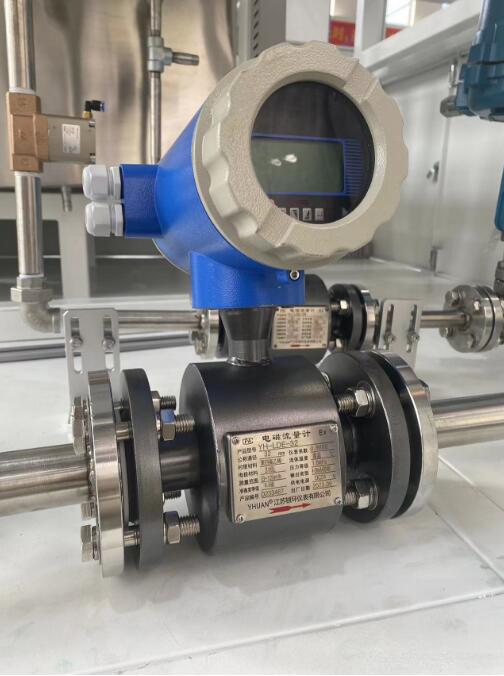

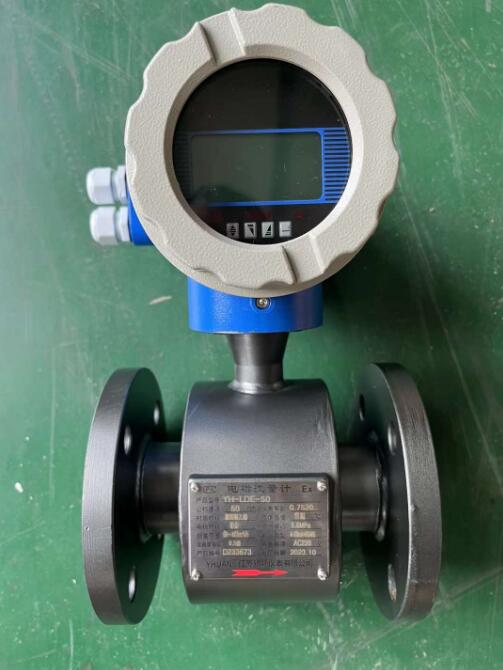

法蘭式電磁流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2024-02-19 16:02:54 * 瀏覽: 214

法蘭式電磁流量計利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。壓損極小，可測流量范圍大流量與小流量的比值一般為20：1以上，適用的工業管徑范圍寬，可達3m，輸出信號和被測流量成線性，準確度較高，可測量電導率≥5μs/cm的酸、堿、溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。

測量特點：

1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

2、測量管內無阻礙流動部件，無壓損，直管段要求較低；

3、合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；

4、轉換器采用新穎勵磁方式，功耗低、零點穩定、準確度高。流量范圍度可達150：1；

5、轉換器可與傳感器組成一體型或分離型；

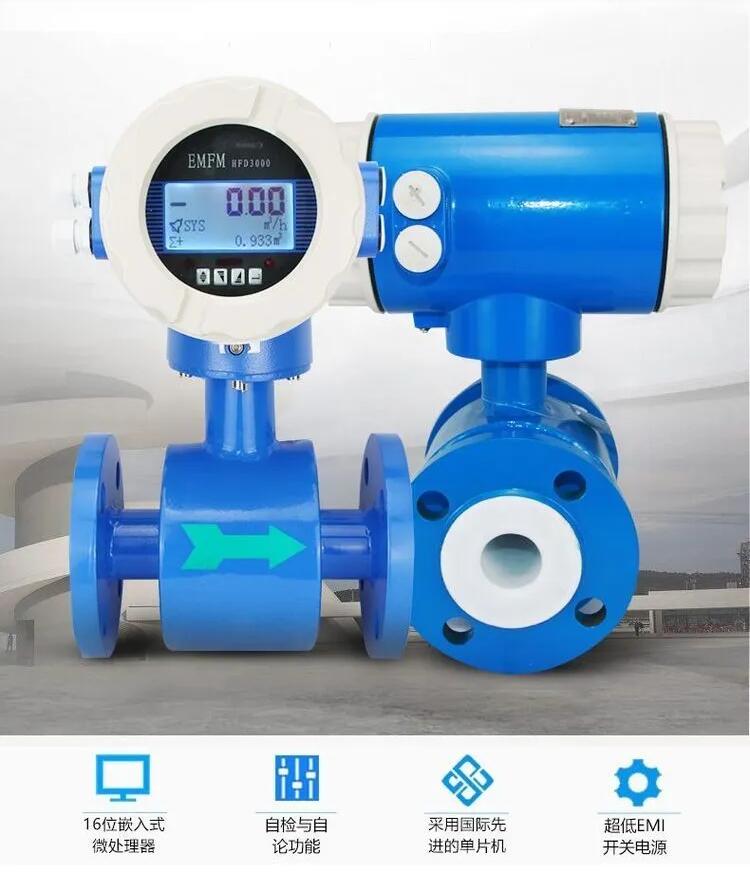

6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

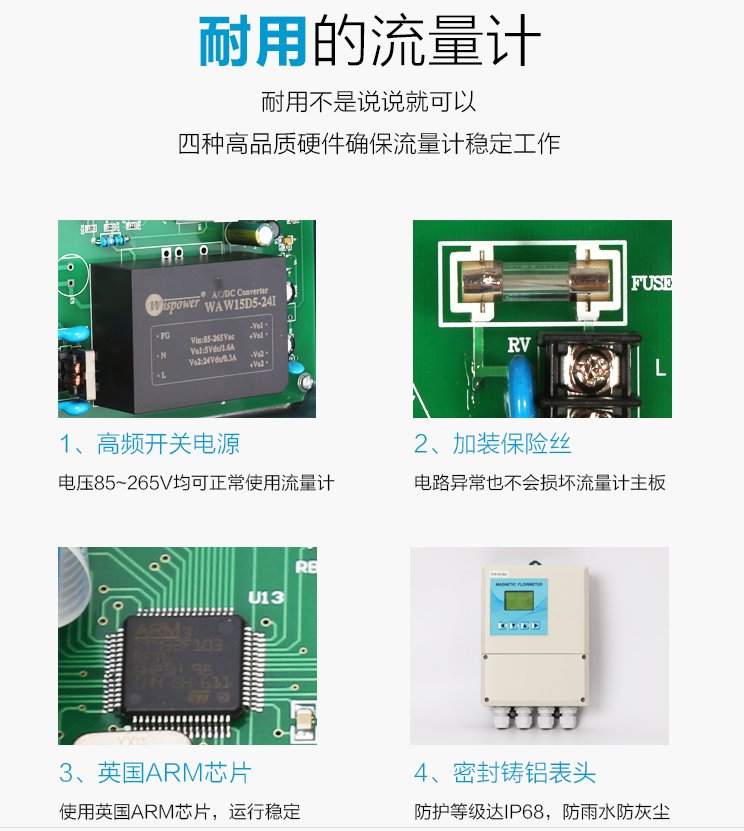

8、轉換器采用表面安裝技術（SMT），具有自檢和自診斷功能；

9、測量準確度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量準確度高。

10、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。

11、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

12、轉換器采用國際先進的單片機（MCU）和表面貼裝技術（SMT），性能可靠，準確度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。

性能參數：

公稱通徑DN	10,15,20.25,32,40,50,65,80,100,125,150,200,250,300,350,400,500,600 -2600
公稱壓力Mpa	0.6,1.0，1.6，2.5，4.0MPa
工藝連接	法蘭連接，法蘭標準：GB/T9119-2000
結構形式	一體型（IP65）、分體型（IP65和IP68）
襯里材料	聚四氟已烯PTFE（≥DN25以上）、氯丁橡膠（≥DN65以上），F(xiàn)46，聚氨酯，
電極材料	鉑金、袒、哈氏合金、鈦、316L、碳化鎢
測量管材料	304不銹鋼
外殼和法蘭材料	碳鋼（標準），不銹鋼（非標訂制）
流體溫度	≤180℃
防爆標志	不防爆
準確度等級	0.5級
重復性	0.15%
可測量流速范圍	0.05m/s～12m/s
有效測量流速范圍	0.3m/s～10m/s
電源	18～36VDC或者85～265VAC，功率：小于8W
輸出	4-20mA，頻率輸出（0～10KHZ），脈沖當量
勵磁方式	三幅值低頻矩形波勵磁和高頻勵磁
勵磁電流	160mA
要求介質zui低電導率	≥0.5μs/cm2
電氣接口	M18×1.5
防護等級	IP65（一體型、分體型）、IP68(分體型)
接地方式	接地環（用戶指定）或接地電極、管道接地
顯示方式	顯示屏分辨率FSTN模式128×64
斷電數據保存時間	斷電記憶EEPROM，所設定之參數及流量累積數據在斷電時后*性不丟失
平均無故障時間	MTBF=30000h
