外夾式液體超聲波流量計安裝方式

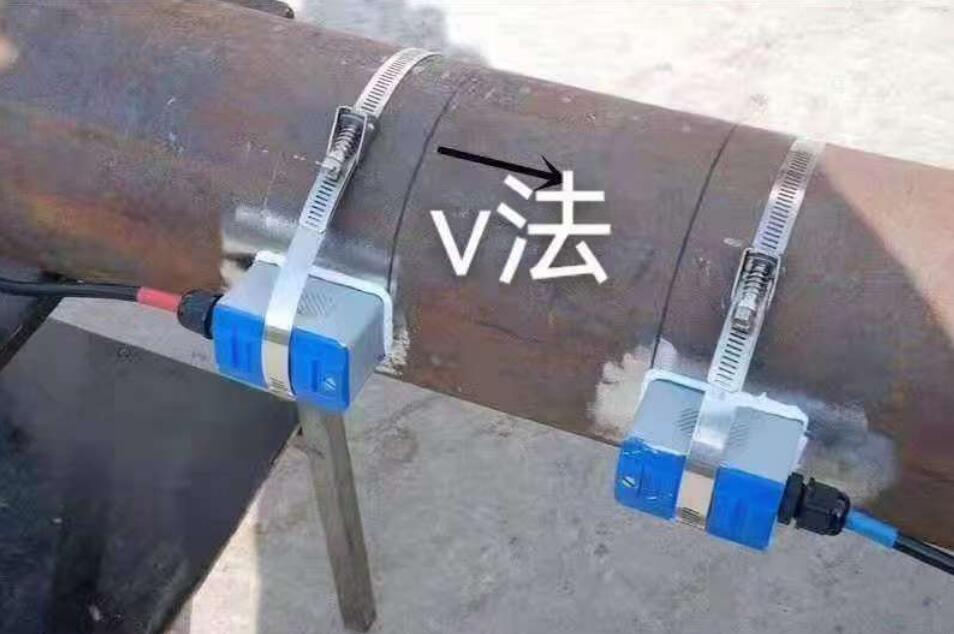

1.Ｖ法（常用的方法）

一般情況下，V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm。

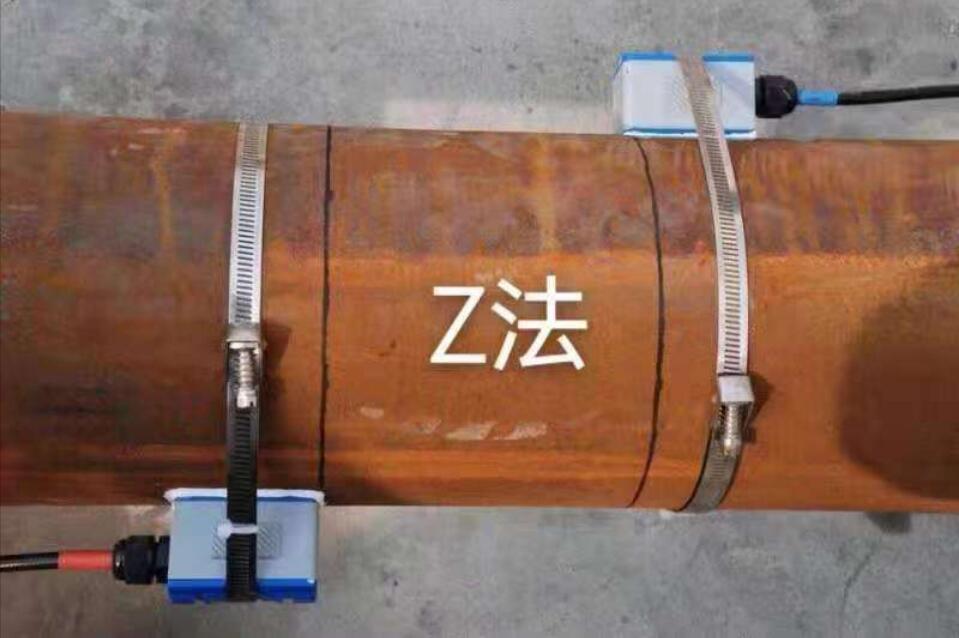

2.Ｚ法（常用的方法）

當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。

Z法可測管徑范圍為100mm到6000mm?，F場實際安裝時，建議200mm以上的管道都要選用Z法（這樣測得的信號大）。
