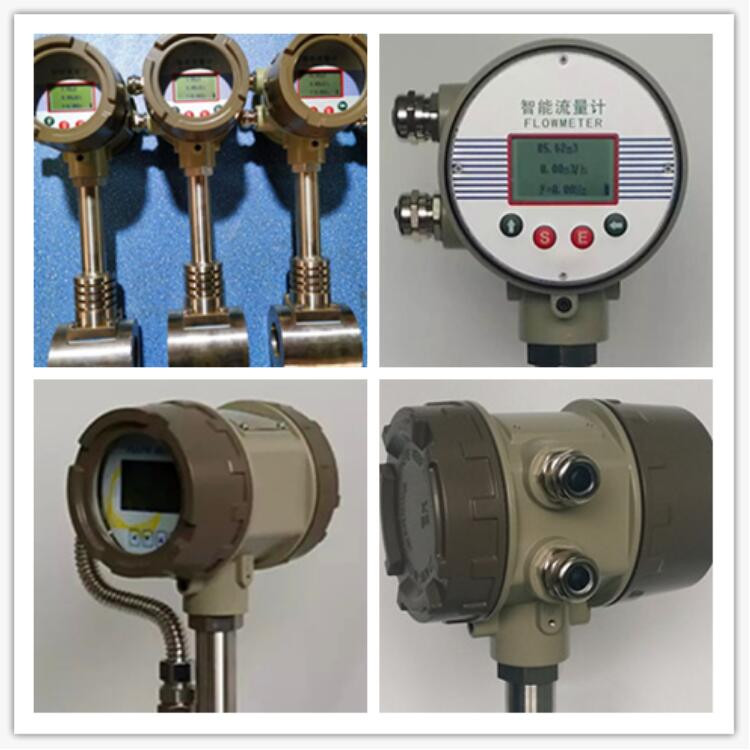

氮氣流量計是利用氣體振動原理而開發的一種新型流量計，該流量計無可動部件，可靠性強、準確度高、壽命長，可在很寬的流量范圍內準確測量氣體的溫度、壓力、瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。
技術參數：
采用標準 | Q/320831AHH003-2004JB/T6807-93 | |
測量介質： | 氣體、液體、蒸氣 | |
口徑規格 | 法蘭卡裝式口徑選擇 | 25，32，40，50，65，80，100，125，150，200，250，300 |
法蘭連接式口徑選擇 | 25，32，40，50，65，80，100，125，150，200，250，300 | |
插入式口徑選擇 | 300，400，500，600，800，1000 | |
流量測量范圍 | 正常測量流速范圍 | 雷諾數1.5×104～4×106;氣體550m/s;液體0.5～7m/s |
正常測量流速范圍 | 液體、氣體、流量測量范圍見表2，蒸汽流量范圍見表3 | |
測量準確度 | 1.5級 | |
被測介質溫度 | 常溫–25℃～150℃ | |
高溫–25℃～250℃ -25℃～350℃ | ||
輸出信號 | 4～20mA,傳輸距離為1000m(負載電阻≤750)、485通訊、頻率輸出 | |
儀表使用環境 | 溫度:-25℃～+55℃ 濕度:5～90% | |
材質 | 不銹鋼，鋁合金 | |

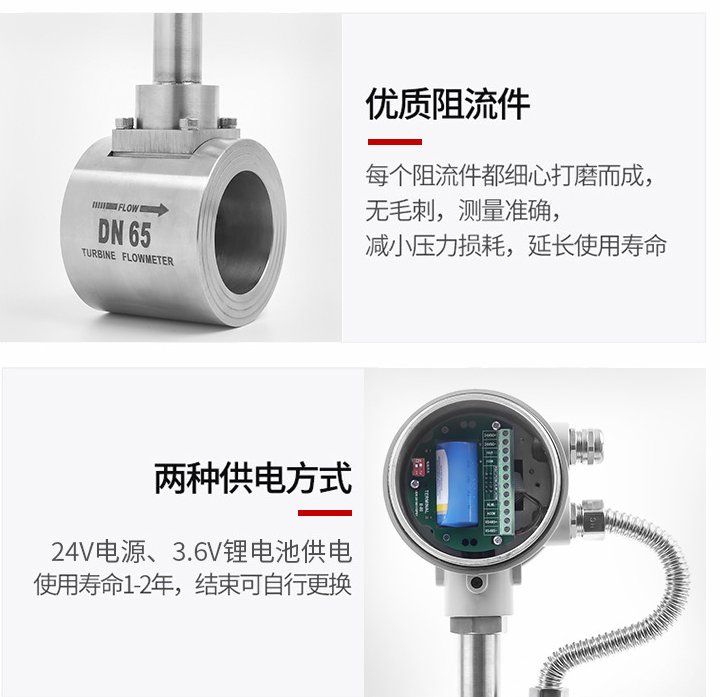

電源 | DC24V或鋰電池3.6V | |
防護等級 | IP65 | |
氮氣流量計選型表：
型號 | 通徑 | 流量范圍m3/h | |||||
YH-LUGB-25 | DN25 | 10~60 | DN300以上推薦使用插入式流量計 | ||||
YH-LUGB-32 | DN32 | 13~130 | |||||
YH-LUGB-40 | DN40 | 25~180 | |||||
YH-LUGB-50 | DN50 | 35~350 | |||||
YH-LUGB-65 | DN65 | 50~500 | |||||
YH-LUGB-80 | DN80 | 80~800 | |||||
YH-LUGB-100 | DN100 | 120~1200 | |||||
YH-LUGB-125 | DN125 | 150~1500 | |||||
YH-LUGB-150 | DN150 | 320~3200 | |||||
YH-LUGB-200 | DN200 | 560~6000 | |||||
YH-LUGB-250 | DN250 | 890~9000 | |||||
YH-LUGB-300 | DN300 | 1360~14000 | |||||
代號 | 功能1 | ||||||
N | 無溫壓補償 | ||||||
Y | 自帶溫壓補償一體式 | ||||||
代號 | 輸出型號 | ||||||
F1 | 脈沖信號 | ||||||
F2 | 4-20mA輸出（二線制） | ||||||
F3 | RS485通訊接口 | ||||||
代號 | 被測介質 | ||||||
J3 | 氣體（注明氣體名稱） | ||||||
代號 | 連接方式 | ||||||
L1 | 法蘭卡裝式 | ||||||
L2 | 法蘭連接式 | ||||||
代號 | 功能2 | ||||||
E1 | 1.5級 | ||||||
| E2 | 2.5級 | ||||||
P1 | 1.6MPa | ||||||
P2 | 2.5MPa | ||||||
P3 | 4.0MPa | ||||||
D1 | 內部3.6V供電 | ||||||
D2 | DC24V供電 | ||||||
B1 | 不銹鋼 | ||||||
B2 | 碳鋼 | ||||||
