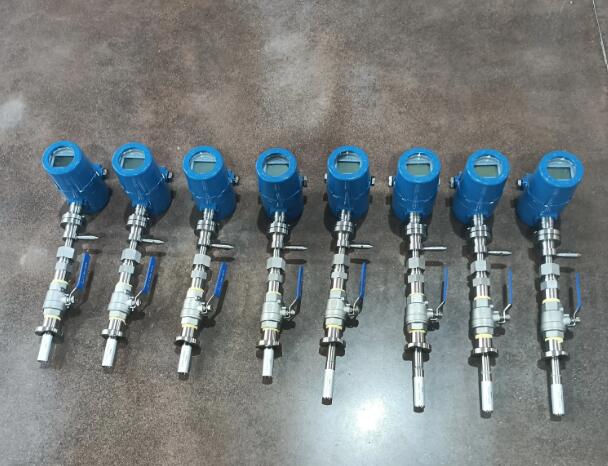

插入式熱式氣體質量流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023-10-07 10:15:20 * 瀏覽: 221

插入式熱式氣體質量流量計是氣體流量計量中新型儀表，區別于其它氣體流量計不需要進行壓力和溫度修正，直接測量氣體的質量流量，一支傳感器可以做到量程從極低到高量程。它適合單一氣體和固定比例多組份氣體的測量。它依據的原理是流體吸收熱的速度直接與質量流量相關。移動的氣體分子撞擊熱電阻時吸收帶走熱量，流率越大，接觸熱電阻的分子越多，吸收的熱量越多，熱吸收與某種氣體的分子數，熱學特性和流動特性有關，利用這一原理，并依托大量的先進技術，我們開發出了可靠性高、抗污染、穩定性的氣體質量流量計。

產品特點：

1、直接質量流量測量，無需溫壓補償

2、不同氣體系數的設定、智能數顯流量積算儀配套

3、在低量程段也能獲得高準確度的測量

4、量程比1:100，帶泄露檢測功能

5、響應時間短

6、壓力損失可忽略

7、無可動部件，采用抗震設計

8、安裝簡便，經濟性高

9、重復性取決于準確的安裝位置

10、可用于大口徑和規則管道的流量測量

11、帶有更換封閉裝置，可實現在線安裝和更換

12、多重診斷功能

技術性能:

適用口徑： Ф10-Ф3000mm

適用介質：氣體

準 確度： ±1.5%的滿量程

重復 性： ±0.15%FS

介質溫度： -20℃-200℃或-20℃-450℃

介質壓力： ≤4.0MPa（大于此壓力需與廠家協商定制）

供電： 24VDC/220VAC

輸出： 4-20mA(RS232 RS485繼電器輸出)

◆ 重復 性: 0.2%滿量程

◆ 溫度范圍: 環境溫度-20 ℃--70℃

◆ 介質溫度-20℃-200℃或-20℃-350℃

◆ 供電電源：24VDC/220VAC

◆ 模擬輸出：4-20mADC

◆ 響應時間：≤1秒

◆ 溫度系數：0.05%/℃

◆ 通訊接口：串口輸出RS232/RS485

◆ 在線顯示：液晶顯示瞬時及累積流量

◆ 過程壓力：≤4.2MPa（大于此壓力需與本公司協商定制）

◆ 過程連接: 法蘭，如需其它安裝方式需提前與本公司協商定制。

◆ 防護等級：傳感器IP67 變送器IP65

◆ 報 警點：繼電器干接點輸出，可選則上限單報警點或上下限雙報警點

◆ 適用介質：不含水分的氣體

◆ 測量范圍：0.05--80m/s（標準狀態為20 ℃， 0.10133MPa）

◆ 傳感器材質：標準為316L；哈C；鉭

◆ 探桿材質：標準為1Cr18Ni9Ti；316L；哈C；鉭

◆ 外殼材質：危險區域安裝外殼為粉末涂層的鋁鑄件。

◆ 電氣接口：M20×1.5

連接方式及規格：

1、法蘭連接：DN10～DN300。

2、插入式：DN80～DN3000。

插入式熱式氣體質量流量計測量范圍：

為了方便選型，我們將熱式氣體的標準體積流量簡單的定義為標準狀況（1個標準大氣壓和20度）下的體積流量。

管道內徑	瞬時流量（Nm3/h)
10	0.03-30
15	0.06-60
20	0.1-110
25	0.18-180
32	0.29-290
40	0.45-450
50	0.7-700
65	1.2-1200
80	1.8-1800
100	2.8-2800
125	4.4-4400
150	6.4-6400
200	11.3-13000
250	17-17000
300	25.4-25400
350	34.6-34600
400	45.2-45200
450	57.3-57300
500	70-70000
600	101-101000
700	138-138000
800	180-180000
900	230-230000
1000	282-282000

選型建議：

根據熱式氣體質量流量計的結構特點，分類為插入式、管道式兩種。

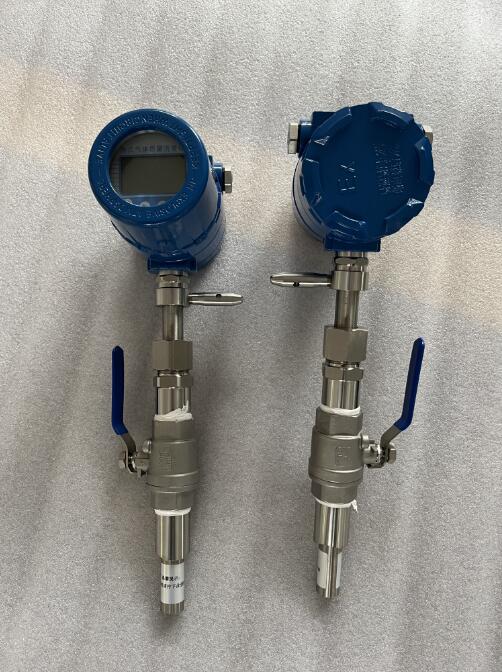

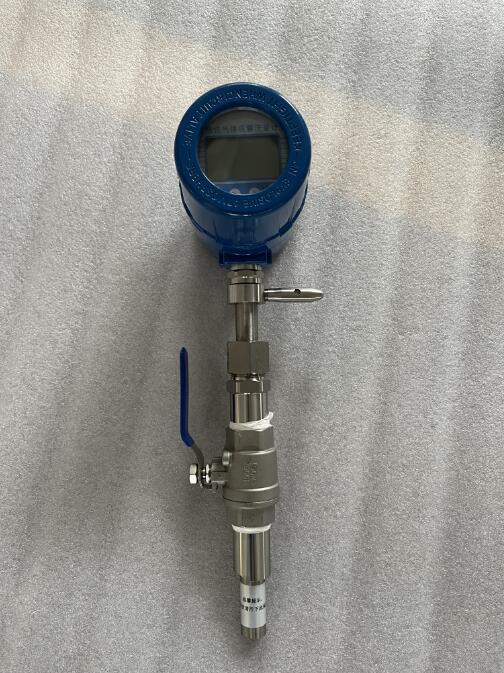

插入式傳感器可在線安裝、在線維護。安裝過程是先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式傳感器適用管道直徑：DN80～3000mm。

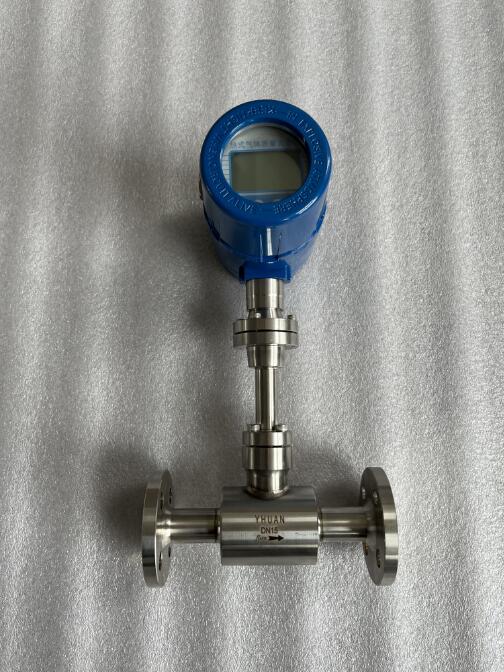

管段式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。管段式傳感器適用管道直徑：DN10～300mm。
