鍋爐管道蒸汽流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023-06-20 10:24:27 * 瀏覽: 278

鍋爐管道蒸汽流量計訂貨須知：

用戶在定購流量儀表時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。

需要我公司的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長度。

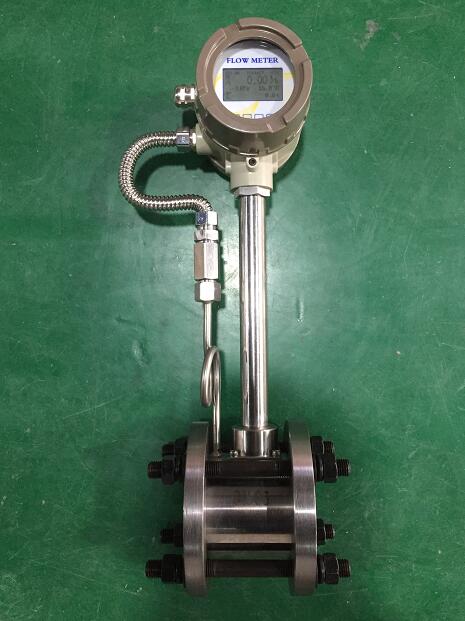

鍋爐管道蒸汽流量計綜合吸收發達國家先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。

功能特點：

1 介質通用性好，可測量蒸汽、氣體和液體。

2 蒸汽：飽和蒸汽和過熱蒸汽。

3 壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

4 無可動機械零件，因此可靠性高，維護量小，儀表參數能長期穩定。

5 智能一體化設計，能現場顯示瞬時流量和累積流量及儀表系數。

6 微功耗雙電源設計，內部參數*保存。

7 渦街流量計的檢測探頭采用優化組合結構和特殊工藝技術封裝，抗振性能優越。

8 壓電元件是鑲嵌在探頭體內，內部無填充料，性能穩定可靠。

9 采用壓電應力式傳感器,可靠性高，可在-20℃～ 250℃的工作溫度范圍內工作。

主要技術指標：

測量介質	液體、氣體、蒸汽（單相介質或可以認為是單相的介質）
	飽和蒸汽在干度≥85%時，可以認為是單相介質
介質溫度(℃)	-40～ 300； 350～450（電容式，協議訂貨）
介質壓力	1.6Mpa 2.5Mpa 4.0Mpa ≥4.0Mpa的規格協議訂貨
允許振動加速度	電容式傳感器:1.0～2.0g 壓電式傳感器：≤0.2g
不確定度	1.0級 1.5級 2.5級
量程比	8:1 10:1 15:1
流量范圍	液體：0.35~7.0m/s 氣體：5.0~60.0m/s 蒸汽：6.0~70.0m/s
規格	滿管式	法蘭卡裝式規格為DN15-DN300
	插入式	DN200-DN1500（超過DN1500可特殊訂貨）
材質	304，其他材質協議訂貨
雷諾數	正常2×103~710 擴展110~7*10
阻力系數	滿管式Cd≤2.6
防護等級	普通型：IP65 潛水型：IP68
防爆等級	本質安全型：EX（ia）ⅡCT2-T5 隔爆型：ExdⅡBT2-T5
環境條件	環境溫度	-40℃~ 55℃（非防爆場所） -25℃~ 55℃（防爆場所）
	相對濕度	≤90%
	大氣壓力	86~106kPa
供電電源	脈沖型12VDC～ 24VDC 電流型 12VDC～ 24VDC 4-20mA 電池供電3.6V
輸出信號	頻率脈沖信號2~3000Hz 低電平≤1V 高電平≥5V
	二線制4-20mA信號防爆型負載≤300Ω 非防爆型負載≤500Ω

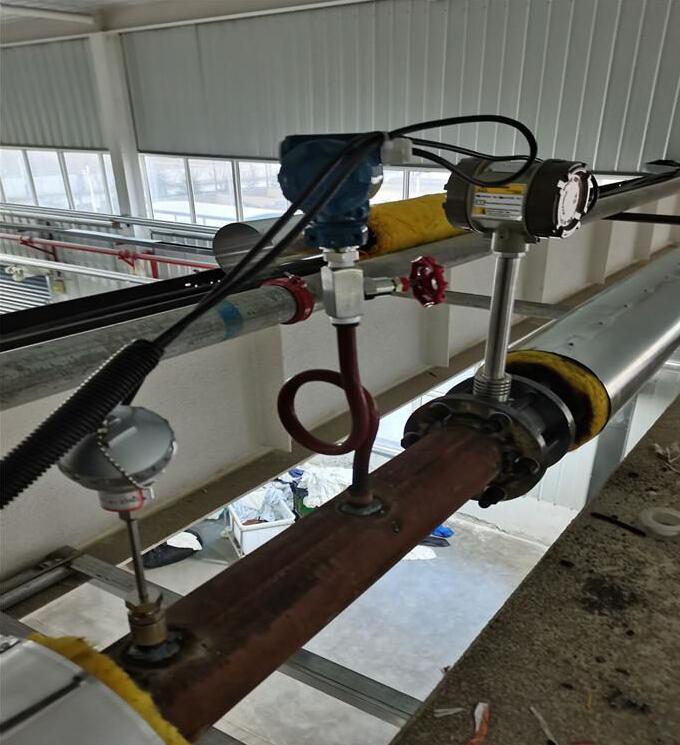

蒸汽流量計的安裝：

（1）蒸汽流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；

（2）流量計不宜安裝在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；

（3）流量計zui好安裝在室內，若安裝在室外，要采用防曬、防雨措施，以免影響使用壽命；渦街流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件；

（4）對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計；

（5）流量計可水平、垂直和任意角度傾斜安裝，流體的流向應與流量計上標識的流向

（6）在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；

（7）安裝管道內壁應光滑清潔，無凹痕、積垢和起皮等缺陷；流量計的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔；

（8）采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接；

（9）為了不影響流體正常輸送和便于維護，應安裝旁通管道，并保證前直管段≥3DN（有閥門時至少為5DN，DN為管道內徑）、后直管段≥1DN；

（10）傳感器的安裝地點應有足夠的空間，以便于廢氣流量計的檢查和維修，并應滿足流量計的環境要求。
