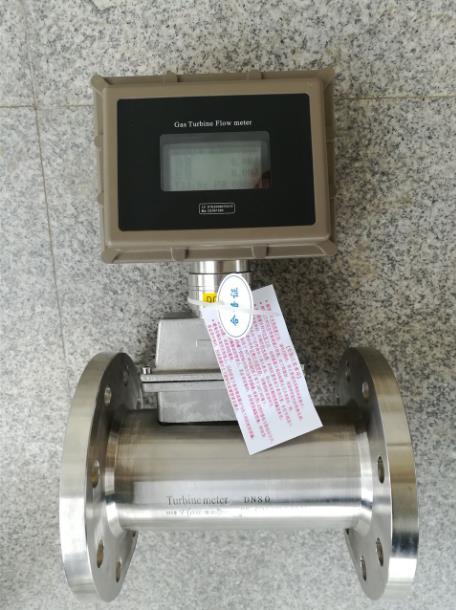

天然氣氣體渦輪流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023-05-08 10:03:46 * 瀏覽: 264

天然氣氣體渦輪流量計具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸承，性能可靠工作壽命長。采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。

主要優點：

1、測量范圍寬，下限流速低于0.5m/s，壓力損失小，葉輪抗沖擊能力強。

2、重復性好:一般可達0.05％～0.2％，由于其具有良好的重復性，通過經常校準或在線校準后可達到極高的精確度，因此在貿易結算中是主要選用的流量計之一。

3、范圍度寬:中大口徑一般可達20：1以上，小口徑為10：1，始動流量也較低。

4、壓力損失較小:在常壓下一般在0.1～2.5kPa。

5、結構緊湊，體積輕巧，安裝使用比較方便，流通能力大。

6、可采用多種顯示方式，可只帶機械計數器或只配普通型流量積算儀，也可在機械計數器上增加溫壓補償儀，或只帶溫壓補償儀，且可長期采用鋰電池供電，使用方便。

7、由于一般采用脈沖頻率信號輸出，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。同時若采用高頻信號輸出，可獲得很高的頻率信號（3-4kHz），信號分辨力強。

技術參數：

執行標準	封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）
儀表口徑（mm)及連接方式	20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接25、40、50可采用螺紋連接
精度等級	±1.5%R（±1%R需特制）*
量程比	1:10 ；1:20 ；1:30
儀表材質	表體：304不銹鋼或鑄鋁葉輪：防腐ABS或優質鋁合金轉換器：鑄鋁
使用條件	介質溫度：-20℃～+80℃環境溫度：-30℃～+60℃相對濕度：5%～90%大氣壓力：86Kpa～106Kpa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示
整機耗能	外電源 lt; 1W內電源:平均功耗≤ 1W,可連續使用三年以上。
信號輸出功能	脈沖信號、4-20mA電流信號、控制信號
通訊輸出功能	RS485通訊
實時記錄功能⑤	起停記錄、日記錄、定時間間隔記錄
信號接線口	內螺紋M20×1.5或其他
防爆等級	ExdⅡBT6或ExiaⅡCT4
防護等級	IP65

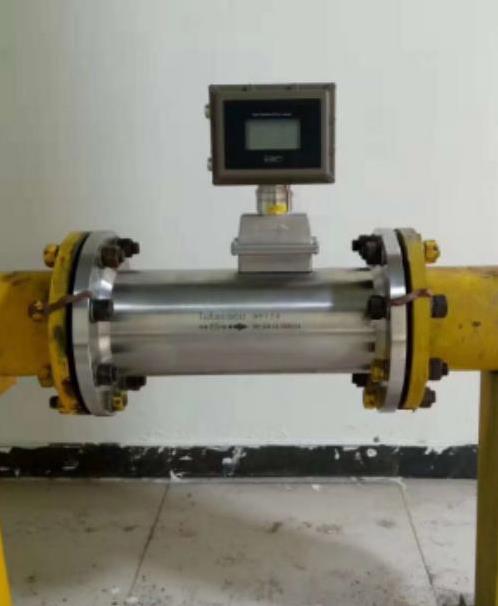

天然氣氣體渦輪流量計安裝：

安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉；

安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，注墨顯示正常，則流量計可安裝使用；

流量計安裝時法蘭恩還管道法蘭中間要加密封墊圈；

流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連；

流量計在安裝時前后均應加截止閥門；

流量計可水平或垂直安裝，流體流動方向應與殼體上標識的方向*，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段。

管道與流量計入口和出口的連接同軸，并防止墊圈和焊縫突入管道內，否則會擾動流動剖面。

采用外電源時，流量計必須有可靠接地，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。

管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的zui高壓力，以免損壞壓力傳感器。
