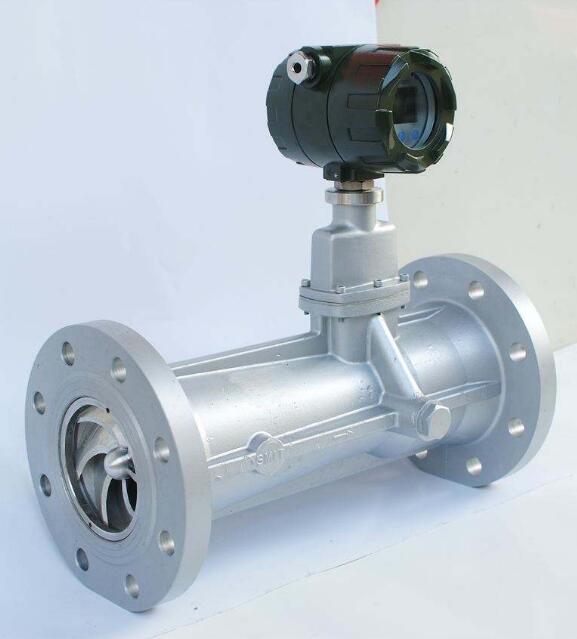

智能天然氣流量計

特點：

a)無機械可動部件，耐腐蝕，穩定可靠，長期運行無須特殊維護，互換性好，使用壽命長；

b)采用16位計算機芯片，集成度高，體積小，性能好，整機功能強；

c)智能型流量計集微處理器、流量探頭、壓力、溫度傳感器于一體，采取內置式組合，結構緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；

d)采用雙探頭檢測及新型傳感器處理技術、合理的安裝方式，大大提高了信號強度，使傳感器能準確的檢測出信號，并能抑制由壓力脈動和管線振動引起的干擾，即便在比較惡劣的環境下也能達到較高的精確度；

e)采用新穎專用顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；

f)采用EEPROM技術，參數設置方便，可保存，并可保存最長達一年的歷史資料；

g)積算儀可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；

h)壓力、溫度信號為變送器輸入方式，互換性強；

i)整機功耗低，可用內電池供電，也可外接電源。

1、流量計基本參數見下表。

3、工作電源

a)內電源 3.6V DC 平均電流＜200μA；

b)外電源 24V DC（二線制） 電流4～20mA；外電源 24V DC（三線制） 電流＜100mA.

4、現場顯示功能

a)積算儀顯示面板上實時顯示工況（或標況）下的累積流量、瞬時流量。智能型同時還可顯示溫度和壓力。

b)報警功能：流量上下限、溫度上下限、壓力上下限報警，報式：字符閃爍。

5、電氣性能指標

a）脈沖信號：直接輸出工況或標況下的脈沖信號。頻率范圍：0.2Hz～5000Hz；幅度：低電平＜0.5V,高電平為VD-1V （VD—供電電壓）；傳輸距離≤100m，由外電源供電工作。

b）模擬信號：兩線制4～20mA一組；三線制4～20mA兩組。每組電流輸出可設置為壓力、溫度、工況流量和標況流量中的任意一種；

c）RS-485接口信號

6、實時數據庫

為滿足數據管理的需要，儀表具有實時數據存儲功能，包括：

a)按小時為單位，可以查詢一年以內的資料；

b)按天為單位，可以查詢一年以內的數據；

c)通過RS-485通訊，可以查詢一月內的每分鐘流量數據。

7、防爆等級

隔爆型：其防爆標志為ExdⅡBT4 Gb。本安型：其防爆標志為ExiaⅡCT4 Ga。

8、防護等級 IP65

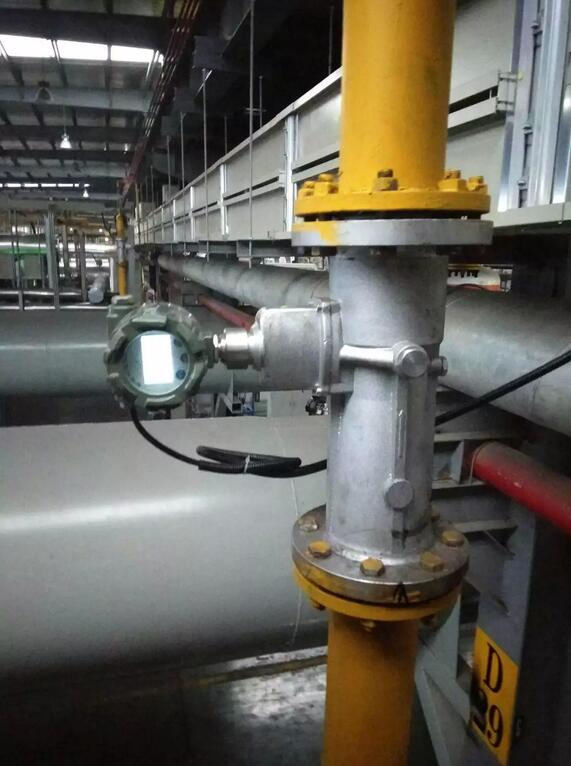

智能天然氣流量計安裝注意事項:

a)流量計按流向標志可在垂直、水平或任意傾斜位置上安裝。

b)當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響。

c)流量計的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求。

d)無應避免外界強磁場的干擾

e)在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；

f)管線試壓時，應注流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。

g)應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節

h)安裝流量計之前應先清除管道中的焊渣等雜物。
