工業鍋爐蒸汽流量計

    工業鍋爐蒸汽流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型準確流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

壓力損失較小，運行費用低，更具節能意義

流量計采用設計的傳感器進行檢測從根本上消除了外界振動的影響。

智能型：現場可以通過手動健、磁棒或手操器修改儀表參數和儀表量程。

可實現高溫330度測量。

接液部分無活動部件，堅固耐用，無維護?？蓭щp傳感器。

結構簡單牢固，無可動部件，可靠性高，長期運行十分可靠。

安裝簡單，維護十分方便

顯示方式：可顯示被測介質的瞬時流量和累計流量。

輸出方式：4－－20mA電流信號輸出/脈沖信號和觸點信號。

通訊方式：HART—Protocol通訊協議，HART—Protocol現場總線。

公稱通徑：滿管式：法蘭卡裝式DN15～DN500，法蘭連接式DN15～DN300，

適用范圍：氣體：空氣、氧氣和其他各種化學氣體等，

蒸汽：飽和蒸汽、過熱蒸汽；

可測介質溫度： 滿管式：防爆介質：–40℃～100℃，

低溫介質：–40℃～100℃，

中溫介質：–40℃～280℃，

高溫介質：–40℃～350℃；

插入式：低溫介質：–40℃～150℃，

中溫介質：–40℃～250℃；

公稱壓力：滿管式：法蘭卡裝式：低壓：≤1.6MPa 、≤2.5MPa ，

中壓：≤4MPa 、≤6.3MPa ，

法蘭連接式：低壓：≤1.6MPa 、≤2.5MPa ，

中壓：≤4MPa ，

準確度等級：滿管式：測量氣體：1.5級（1級可協議訂貨），

測量蒸汽：1.5級（1級可協議訂貨）；

流速范圍：氣體：3～65m/s,蒸汽：3～70m/s；

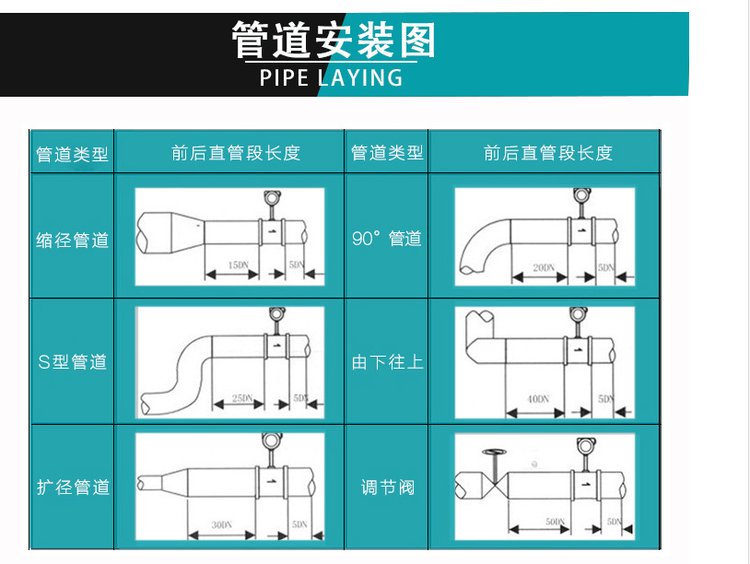

傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

應避免外界強磁場的干擾；

在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；

管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。

應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。

安裝流量計之前應先清除管道中的焊渣等雜物。

投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。
