概述：

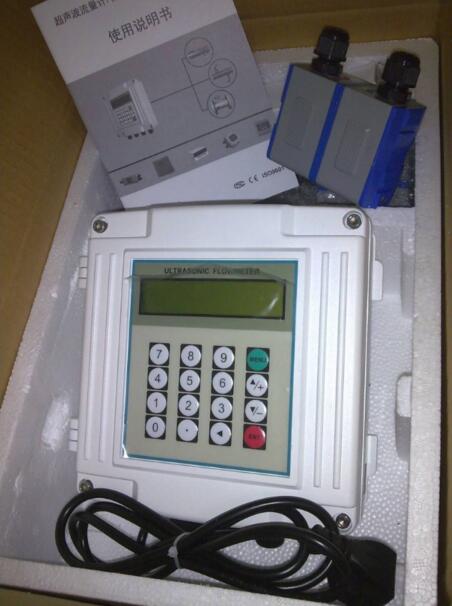

外夾式超聲波流量計是將超聲波傳感器和顯示器分開安裝的形式。以速度差法為原理，測量圓管內液體流量。超聲波流量計采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
特點：
1、操作方便：既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示；
2、高準確度測量：線性度優于0.5%,重復性準確度優于0.2%,測量準確度優于±1%；
3、測量范圍大：選用不同型號的傳感器 , 可實現口徑 DN15～DN6000mm 管道流量的測量；
4、防護等級高：一次表防護等級可達到IP68，可浸入水下2米工作；
5、多重顯示：一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單；
6、傳輸距離遠：組網快捷，一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
外夾式超聲波流量計技術指標：
項 目 | 性 能 、 參 數 | |||||||
主 機 | 2×20點陣式背光型液晶顯示器，工作溫度（-20～60℃） | |||||||
打印機輸出24列字符微型熱敏打印機 | ||||||||
4×4+2式輕觸鍵盤 | ||||||||
數據接RS-485, 可利用互聯網到本公司下載z新軟件升級流量計程序 | ||||||||
傳 感 器 | 標準TS-2型 適用于管徑：DN15～DN100mm 流體溫度≤110℃ | |||||||
準TM-1型 適用于管徑：DN50～DN1000mm 流體溫度≤110℃ | ||||||||
標準TL-1型 適用于管徑：DN300～DN6000mm 流體溫度≤110℃ | ||||||||
測量介質 | 水、海水、工業污水、酸堿液、各種油類等能傳導聲波的液體 | |||||||
流速范圍 | 0～±30m/s | |||||||
測量準確度 | 優于±1% | |||||||
電 源 | 鎳氫電池可連續工作20小時以上或AC220V | |||||||
功 耗 | 1.5W | |||||||
充 電 | 采用智能充電方式，直接接入AV220V，充電后自動停止，顯示綠燈 | |||||||
重 量 | 凈重2.5Kg（主機） | |||||||
備 注 | 配備一體式高強度防護箱，可以在野外惡劣環境中使用 | |||||||
固定一體式可配的傳感器： | ||||||||
傳感器的選擇 | 顯示表的選擇 | |||||||
外夾式傳感器（-30～90℃） | 壁掛式顯示表 | |||||||
TS-2小型，DN15～DN100 TM-1中型，DN50～DN1000 TL-1大型，DN300～DN6000 | 型號：SC-LUF200/W 尺寸：178×165×55mm 用于掛墻安裝 | |||||||
高溫外夾式傳感器 | 盤裝式顯示表 | |||||||
HTS-1小型，DN15～DN100； HTM-1中型，DN50～DN1000； 溫度范圍：-30～160℃. | 型號：SC-LUF200/S 開孔：152×76mm 用于儀表盤安裝 | |||||||
插入式傳感器（-30～160℃） | 防爆型顯示表 | |||||||
TL-1標準型； TCL-2加長型； DN80～DN6000 | 型號：SC-LUF200/D 尺寸：298×298×110mm 防爆等級：Exd II BT4 | |||||||
3、分體式超聲波流量計安裝示意圖： | ||||||||
超聲波流量計選型表： | ||||||||
YH1801CSB | 超聲波流量計 | |||||||
儀表類型 | G | 管道式（同時提供通徑DN） | ||||||
D | 固定一體式 | |||||||
F | 分體式 | |||||||
手持式 | ||||||||
便攜式 | ||||||||
傳感器形式 | T | 外夾式 | ||||||
H | 高溫外夾式 | |||||||
C | 插入式 | |||||||
顯示表形式 | W | 壁掛式 | ||||||
盤裝式 | ||||||||
D | 防爆式 | |||||||
