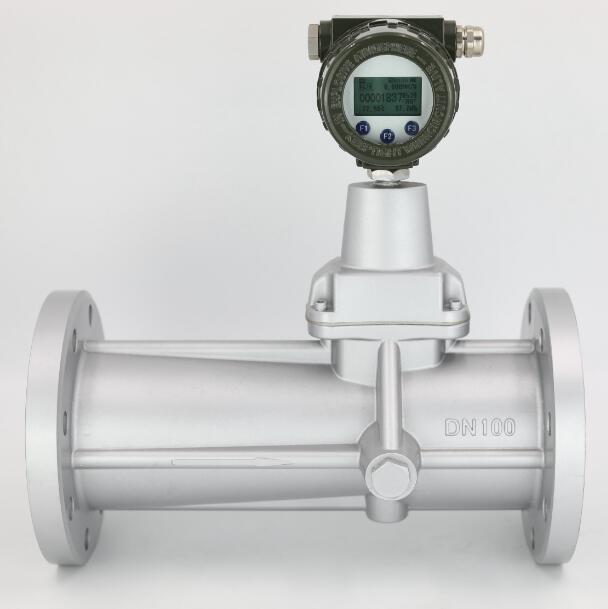

商用天然氣流量計

    商用天然氣流量計采用超低功耗單片微機技術研制的流量傳感器與顯示積算一體化的新型智能儀表，通過微處理單元對由溫度和壓力檢測模擬通道、流量傳感器通道采集的信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，在液晶顯示器將全部數據（瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量）直觀的顯示出來。

產品特點：

大屏幕背光LCD顯示，在較暗環境下可清晰直觀讀數。

可選配紅外遙控操作器，無須打開流量計的前蓋進行參數設置。

采用E2-PROM數據存儲技術，設置參數斷電后可長期保存。

內部電池低電壓報警（≤2.7V），提醒用戶及時更換電池。

智能流量積算儀可轉動180o，方便讀數。

意外斷電，自動保存數據，防止數據丟掉。

鋁合金渦輪強度高、耐腐蝕、抗老化、使用壽命長、準確度高、重復性好。

微機技術與高性能的單片機，使整機功能更強大、性能更{**}越。

雙電源微功耗高新技術，整機功耗低，既能憑內電池長期供電運行（兩節鋰電池可用3年），又可接外源供電運行。

安裝要求低，前直管段≥2D，便能確保流量計的計量準確度。

智能一體化設計可動態檢測介質的溫度與壓力，并進行自動補償和壓縮因子修正，直接顯示氣體的標準瞬時體積流量和標準體積總量。

技術指標：

公稱通徑：DN10～DN300，如有特殊要求，可提供更大口徑的流量計。

工作壓力：0.5～4MPa，如有特殊要求，可提供更大壓力的流量計。

量程比

在標準環境狀態下（P=101.325kPa、T=293.15K），量程可達40：1

或更寬（*注：對于一些較小口徑的渦輪流量計，量程比會縮?。?。

準確度

±1.0%（Qmin～0.2Qmax ±2.0%；0.2Qmax～Qmax±1.0%）

±1.5%（Qmin～0.2Qmax ±3.0%；0.2Qmax～Qmax±1.5%）

（注：Qmin為流量范圍內所能測到小流量，Qmax為流量范圍內所

能測到的大流量，如有特殊要求也可提供0.5級的流量計）

重復性 好于0.2%

防爆等級：ExdIIBT4,ExiaIIBT4；防護等級：IP65

殼體材質：鋁合金、不銹鋼、球墨鑄鐵

電氣性能指標

供電方式

（內電源）電池供電：3.6V鋰電池供電，靜態電流小于45uA，工作電壓允許范圍DC2.8～6V。（外電源1）DC24V二線制供電，允許范圍DC18V～DC30V。

外電源2）DC24V三線制供電，允許范圍DC18V～DC30V。（*注：兩種外電源不能同時供電）

輸入信號：

流量信號：0～1500Hz；（脈沖幅度為3V）

溫度信號：-35℃～+125℃（PT1000鉑電阻，準確度：≤±0.5%）

壓力信號：0～4Mpa（準確度：≤±0.5%）

（注：所有輸入信號，流量計內部已正確連接，用戶請不要自行拆接。）

輸出信號：

 機械脈沖信號：由前置放大器放大、后輸出的流量脈沖信號（未經修正，供流量計檢定用）。

4～20mA標準電流：由流量計顯示流量轉換的電流模擬量

IC卡脈沖信號：1m3或0.1m3對應一個脈沖（供IC卡控制器用）

電池欠壓報警信號：平時為高電平，電池欠壓報警時為低電平

流量報警信號：當瞬時流量低于設定值時為低電平，平時為高電平

通訊協議

RS485/RS232C（通訊速率：2400bps、4800bps、9600bps；通訊方式：

半雙工、8位數據位、1位停止位、無奇偶校驗）

使用條件

環境溫度：-30℃～+60℃

介質溫度：-40℃～+85℃

相對濕度：5%～95%

大氣壓力：70kPa～106kPa

1.對于新安裝或檢修后的管道務必進行吹掃，去除管道中的雜物后方能安裝流量計。在進行所有流體靜壓實驗和清掃管路操作期間，應拆下儀表，以免測量部件的嚴重損壞。

2.安裝前，用微小氣流吹動葉輪時，葉輪能轉動靈活，并沒有無規則的噪音，計數器轉動正常，無間斷卡滯現象，則流量計可安裝使用。

3.燃氣表安裝時法蘭和管道法蘭中間要加密封墊圈。

4.燃氣表上游處（≥2DN）必須安裝相應規格的過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。

5.燃氣表在安裝時前后均應加截閥門。

6.法蘭盤連接處管道內經處不應該有突起相連接。

7.安裝時，嚴禁在其進出口法蘭處直接進行電焊，以會燒壞流量計內部零件。

8.應安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所；

9.不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；

10室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；

11.流量計可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上、下游應保證有 2DN和 1DN的直管段長度。
