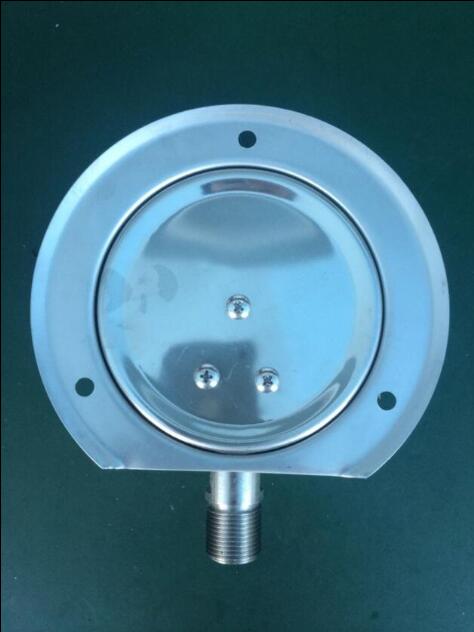

徑向帶邊不銹鋼壓力表

精品推薦
YHY-60BT/100BT/150BT徑向帶邊不銹鋼壓力表適用于環境劇烈不振動場所，不可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰穩定。

詳細說明

型號：YHY-60BT/100BT/150BT徑向帶邊不銹鋼壓力表詳細介紹

YHY-60BT/100BT/150BT徑向帶邊不銹鋼壓力表適用于環境劇烈不振動場所，不可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰穩定。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。使用壽命長，是普通壓力表的替代產品..防護等級IP65。

壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將彈性形變傳導至指針，引起指針轉動來顯示壓力。

對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

技術指標:

1。精度等級 ：±1.6% ；±2.5%。

2。表殼直徑：60mm；100mm ；150mm 。

3。表殼材質：304不銹鋼，316不銹鋼。

4。表殼形式：安全殼構造，隔板裝置后釋放

5。彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接。

6。機芯材質： 304不銹鋼，316不銹鋼。

7。接頭螺紋：M14×1.5；M20×1.5 ；1/2 NPT ；G1/4；等。

8。測量范圍：－0.1~0~60 MPa

9。指針:普通

10。表玻璃：有機玻璃、安全型雙層玻璃

11。耐震型充填材質 甘油98%（可選擇硅油、氟油或其它類別）

12。使用環境溫度：

1）-20~70℃(外殼內充液)

2）-40~100℃(外殼內不充液)

型號	結構形式	準確度%	測量范圍MPa
YHY-60B YHY-60BT YHY-60BZ YHY-60BZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±2.5	-0.1～0;-0.1～0.06;-0.1-0.1;-0.1～0.15 -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25 0～0.4;0～0.6;0～1.0;0～1.60～2.5 0～4.0;0～6.0;0～10;0～16 ；0～25 0～40;0～60;0～100
		±2.5
YHY-100B YHY-100BT YHY-100BZ YHY-100BZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
YHY-150B YHY-150BT YHY-150BZ YHY-150BZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
注：可按要求定做螺紋材質分普通型和不銹鋼型
