熱電廠蒸汽流量計

    管徑、蒸汽溫度、工作壓力、流量范圍、介質密度、管道材質、供電要求、顯示方式、防爆要求等。



    熱電廠蒸汽流量計是基于卡門渦街原理而研制成功的一種具有國際先進水平的流體震蕩型流量儀表。由于它具有其它流量計不可兼得的特點，自七十年代以來得到了迅速發展，流量計還廣泛應用于石油、化工、冶金、造紙、發電、水利等行業流體的計量，該流量計無可動部件，可靠性強、準確度高、壽命長，可在很寬的流量范圍內準確測量流體的瞬時流量和累計流量。

公稱通徑：滿管式：法蘭卡裝式DN15～DN500，法蘭連接式DN15～DN300，

插入式：DN300～DN1500；

1．  避開干擾源。

2．  避開熱源和輻射源的直接影響

3．  避開濕環境和腐蝕氣體環境。 。

4．  避開安裝在振動較的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加抗振效果。

5．  安裝在室內，安裝在室外應注意防水，注意在電氣接口處水順著電纜線進入放器殼內。

6．  安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

7. 準備工作

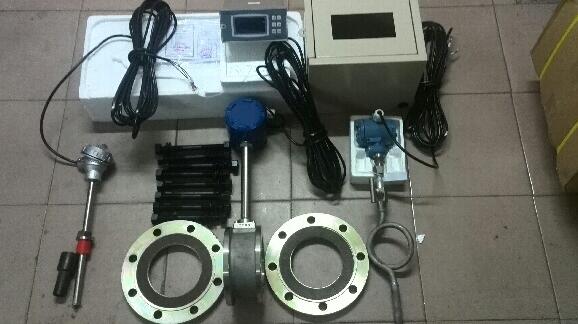

安裝前應核對儀表的工位、蒸汽流量計的通徑、安裝方式等。準備安裝工具、設備和輔助材料（如法蘭、螺栓、密封墊圈等）。

8. 切割安裝管道

按蒸汽流量計安裝使用說明書提供的尺寸，切割安裝管道，切割時注意切口的平整光滑，不能在管道內壁留下卷邊和毛刺。如果屬于舊工藝管道，應斷流、泄壓后，在確保安全的條件下作業；如原管道內有腐蝕性或有毒流體，應清洗后，才能作業。

9. 焊接安裝法蘭

(1) 安裝法蘭的耐壓、耐溫能力應與工作壓力和工作溫度相適應。

(2) 法蘭端面與管道軸線垂直，允許偏差應≤ 20 ° , 法蘭中心應與管道軸線同心，同軸度應小于蒸汽流量計測量管內徑的 3% 。

(3)前后法蘭螺栓孔位置應一致。

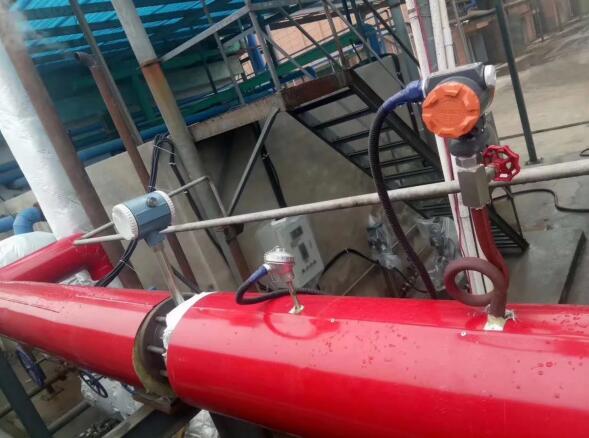

(4)壓力、溫度變送器安裝座的焊接應按設計的測壓孔和測溫孔位置，在安裝管道上鉆孔，測壓孔的直徑為 4 一 6mm ，測溫孔的直徑依據溫度傳感器尺寸確定。測溫孔可垂直或向后傾斜 45 °角。鉆孔后，把壓力、溫度傳感器安裝座焊接到管道上。

(5）焊接后，應打磨平整，清除管內焊渣，檢查焊縫質量。
