      鍋爐燃?xì)庥嬃勘?/strong>主要結構包括文丘里測量管體，前部起旋器、后部整流器、傳感頭、及溫度壓力組件組成。智能數字天然氣流量計作為氣體流量測量的主要儀表，采用新微處理技術，具有功能強、流量范圍寬、操作維修簡單、安裝使用方便等特點；該智能鍋爐燃?xì)庥嬃勘?/strong>集流量、溫度、壓力檢測功能與一體，并能進行溫度、壓力自動補償，主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。



特點:

1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。

2．就地顯示溫度、壓力、瞬時流量和累積流量。

3．采用新型信號處理放大器和特有的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

4．特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可保存。

5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。

6．防盜功能可靠，具有密碼保護,防止參數改動。

7．表頭可180度隨意旋轉，安裝方便。

8．轉換器可輸出頻率脈沖、4~20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1200米。

9．整機功耗低，可用內電池供電，也可外接24VDC電源。

技術參數:

1、表中所列的流量范圍為產品出廠時檢定的流量范圍（常溫、常壓下介質為空氣，ρ=1. 205kg/m）；2、隨著壓力的增大，流量范圍也隨之?dāng)U大。

公稱通徑DN（mm）	類型*	流量范圍（m3/h）	工作壓力（MPa）	{**}確度等級	重復性
20		1.2-1.5	1.6 2.5 4.0 6.3 10 16	1.0 1.5	≤2.5MPa 鋁合金   ≥4.0MPa 不銹鋼   小于基本誤差限對值1/3
25		2.5-30
32		4.5-60
50	A型	10-150
	B型	6-75
80	A 型	28-400
	B型	18-200
100	A型	50-800
	B型	40-60
150	A型	150-2250	1.6 2.5 4.0
	B型	100-1200
200		360-3600

*說明：A、B用以區別相同通徑不同流量范圍。

2、標準狀態條件：P=101.325kPa，T=293.15K

3、使用條件：

環境溫度: -20~+60℃；

介質溫度：-20~+80℃；

相對濕度：5%~95%

大氣壓力：86kPa~106kPa

4、電氣性能指標

工作電源：外電源：+24VDC

內電源：3.6V鋰電池

整機功耗：外電源：＜1W

內電源：＜0.3mW,鋰電池可用二年以上。

輸出方式：脈沖信號

4~20mA電流信號：對應流量0~Qmax,20mA對應流量可由用戶自己設定。

RS485通訊：可傳輸瞬時流量、累積流量、壓力和溫度參數和時間、日期。

5、防爆標志：Exd II BT4

6、防護等級：IP65



鍋爐燃?xì)庥嬃勘斫Y(jié)構：

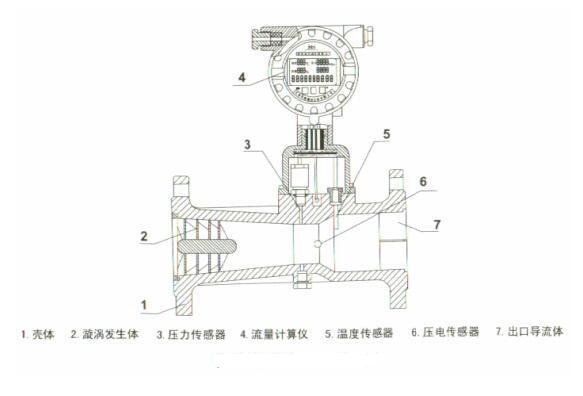

智能天然氣氣體流量計由以下七個基本部件組成

1、旋渦發生體 2、殼體 3、智能流量計積算儀 4、溫度傳感器 5、壓力傳感器 6、壓電晶體傳感器 7、消旋器

1.旋渦發生體

用鋁合金制成,具有一定角度的螺旋葉片,它固定在殼體收縮段前部,強迫流體產生強烈的旋渦流。

2.殼體

本身帶有法蘭,并有一定形狀的流體通道,根據不同的工作壓力,殼體材料可采用鑄鋁合金或不銹鋼。

3.智能流量積算儀

由溫度、壓力檢測模擬通道,流量檢測數字通道以及微處理單元,液晶驅動電路和其他輔助電路組成,并配有外輸出信號接口,流量積算儀由溫度赫壓力檢測模擬通道、流量傳感通道,以及微處理單元組成并配有外輸出信號接口,輸出各種信號,流量計中微處理器按照氣態方程進行溫壓補償,并自動進行壓縮因子修正

4.溫度傳感器

以Pt100鉑電阻為溫度敏感元件,在一定溫度范圍內,其電阻值與溫度成對應關系。

5.壓力傳感器

以壓阻式擴散硅橋路為敏感元件,其橋臂電阻在外界壓力作用下會發生預期變化,因此在一定激勵電流作用下,其兩個輸出端的電位差與外界壓力成正比。

6.壓電傳感器

安裝在靠近殼體擴張斷的喉部,可檢測出旋渦進動的頻率信號。

7.消旋器

固定在殼體出口段,其作用式消除旋渦流量,以減少對下游儀表性能的影響。



鍋爐燃?xì)庥嬃勘磉x型：

代號	口徑	流量范圍m3/h
YH1801XO-25	DN25	2．5～30
YH1801XO-32	DN32	4．5～60
YH1801XO-50	DN50	10～150
YH1801XO-80	DN80	28～400
YH1801XO-100	DN100	50～800
YH1801XO-150	DN150	150～2250
YH1801XO-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金

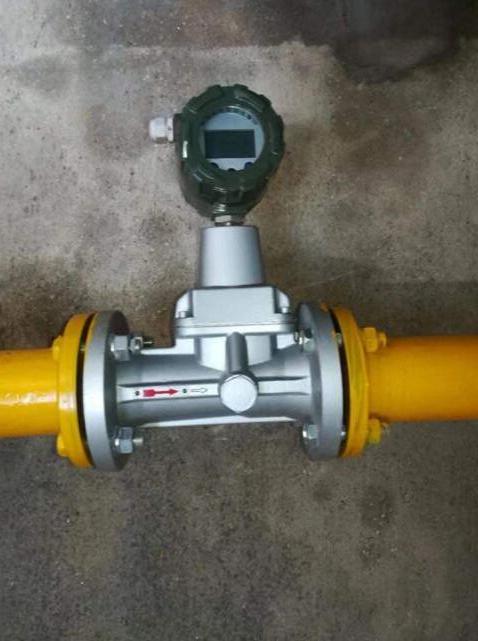

鍋爐燃?xì)庥嬃勘戆惭b：

（1）流量計應根據流向標志安裝。

（2）流量計可水平、垂直或任意角度傾斜安裝。

（3）上下游直管段要求。

（4）被測介質內除含有較大顆粒或較長纖維性雜質外，一般無需安裝過濾器。

（5）流量周圍不應有強外磁場干擾及強烈的機械振動。

（6）流量計必須可靠接地。
