工業廢水流量計

* 來源: YinHuan * 作者: 18952342008 * 發表時間: 2021-09-15 14:52:35 * 瀏覽: 498

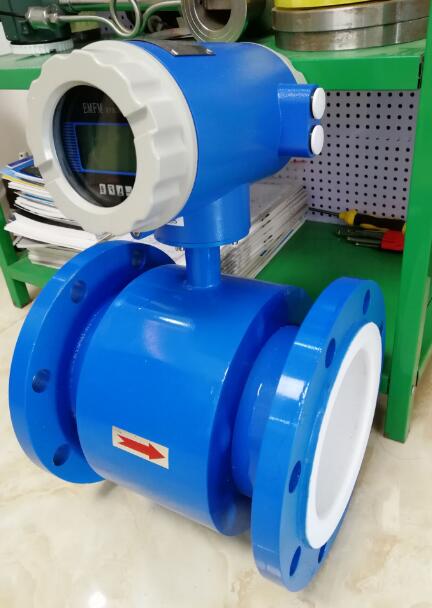

工業廢水流量計測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度的工作磁場。此時如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢。電動勢正比于磁通量密度，測量管內徑與平均流速乘積。電動勢（流量信號）由電極檢出并通過電纜送到轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

產品特點

1、全數字量處理，抗干擾能力強，測量可靠，準確度高、流量測量范圍可達150：1

2、超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

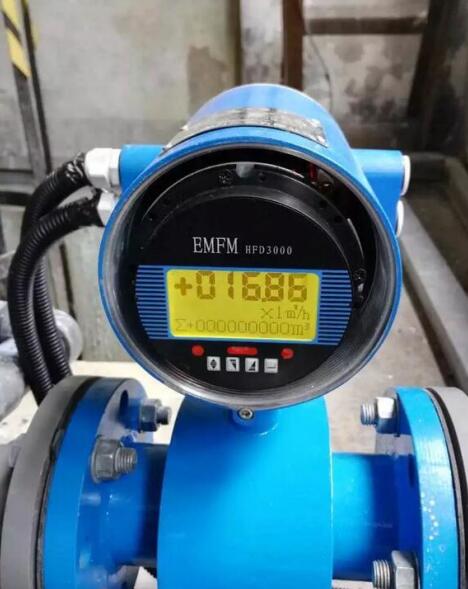

3、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

4、采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

5、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

6、在現場可根據用戶實際需要在線修改量程。

7、測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

8、采用16位嵌入式微處理器，運算速度快, 準確度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

技術參數

公稱通徑（mm）（特殊規格可定制）	管道式四氟襯里：DN10～DN600
	管道式橡膠襯里：DN40～DN1200
流動方向：	正，反，凈流量
量程比：	150：1
重復性誤差：	測量值的±0.1%
準確度等級：	管道式：0.5級，1.0級
被測介質溫度：	普通橡膠襯里：－20～＋60℃
	高溫橡膠襯里：－20～＋90℃
	聚四氟乙稀襯里：－30～＋100℃
	高溫型四氟襯里：－20～＋180℃
額定工作壓力：（高壓可定制）	DN6－DN80：≤1.6MPa
	DN100－DN250：≤1.0MPa
	DN300－DN1200：≤0.6MPa
流速范圍：	0.1－15m/s
電導率范圍：	被測流體電導率≥5μs/cm
電流輸出：	負載電阻	0～10mA：0～1.5kΩ
		4～200mA：0～750 kΩ
數字頻率輸出：	輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極大電流為250mA
供電電源：	AC220V或DC24V
要求直管段長度	上游≥5DN，下游≥2DN
連接方式：	流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
防爆等級：	mdIIBT4
防護等級：	IP65，特殊訂制高可達IP68
環境溫度：	－25～＋60℃
相對溫度：	5%～95%
消耗總功率：	小于20W
