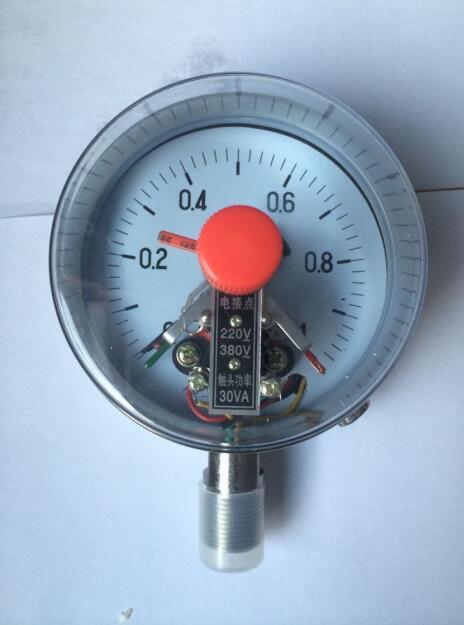

不銹鋼電接點壓力表

精品推薦
不銹鋼電接點壓力表基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。

詳細說明

型號：YHYXC-100B/150B不銹鋼電接點壓力表詳細介紹

YHYXC-100B/150B不銹鋼電接點壓力表為能適應被測對象的各異和需求，本系列電接點壓力表在原有普通型的基礎上，又做了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號的產品。電接點壓力表不僅具有結構可靠、品種規格全、動作穩定、適應強的特點外，而且又具有測控并茂、安裝簡單、維護量小等特點，因此，電接點壓力表是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。

不銹鋼電接點壓力表廣泛應用于石油、化工、冶金、電站、機械等工業部門或機電設備配套中測量無爆炸危險的各種流體介質壓力。通常，儀表經與相應的電氣器件（如繼電器及變頻器等）配套使用，即可對被測（控）壓力的各種氣體與液體介質經儀表實現自動控制和發信（報警）的目的。

安裝方式:
1.徑向直接安裝
2.軸向直接安裝
3.徑向帶前邊直接安裝
4.軸向帶前邊直接安裝

接點電氣參數
大功率:10W/30W
電接點壓力表使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm

電器原理
以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機。
控制過程如下：在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點（電源共公端）與下限觸頭接通，繼電器J1動作并自鎖，其常開觸頭閉合驅動J3，電動機得電運轉。當壓力到達上限時，活動觸點與上限觸頭接通，繼電器J2動作，其常閉觸頭斷開，切斷J1供電，其常開點斷開，J3釋放，電機停轉。如此往復，達到自動控制的目的。

接液材質
不銹鋼電接點壓力表的材質為：304不銹鋼、316不銹鋼或做成隔膜式等。

· 標度范圍、準確度等級及接頭螺紋尺寸

類型	型號	名稱(含全稱或簡稱)	標度范圍 MPa	準確度等級			接頭螺紋尺寸
				指示	設定值
					接通	斷開
普通型	YHYX-100	電接點壓力表	0~0.6至60及-0.1~0.06至2.4系列	1.6	1.6	4	M20×1.5 (＊G3/8″) (＊G1/2″)
	YHYX-150		0~0.1至60及-0.1~0至2.4系列
磁助式	YHYXC-100/150	磁助電接點壓力表	0~0.16至60及-0.1~0.06至2.4系列	2.5	2.5	4
耐震型	YHYNXC-100/150	磁助電接點壓力表	0~0.6至60及-0.1~0.5至2.4系列	1.6	1.6	5
耐蝕不銹鋼型	＊YHYXC-100B ＊YHYXC-150B		0~0. 6至60及-0.1~0.06至2.4系列	1.6	1.6	4
耐蝕不銹鋼耐震型	＊YHYNXC-100B ＊YHYNXC-150B		0~0. 6至60及-0.1~0.5至2.4系列	1.6	1.6	5

結構原理
壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。一般電接點壓力表是用于測量對銅和銅合金起腐蝕作用的氣體、液體介質的正負壓力，不銹鋼電接點壓力表用于測量對不銹鋼不起腐蝕作用的氣體、液體介質的正負壓力并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警的目的。
