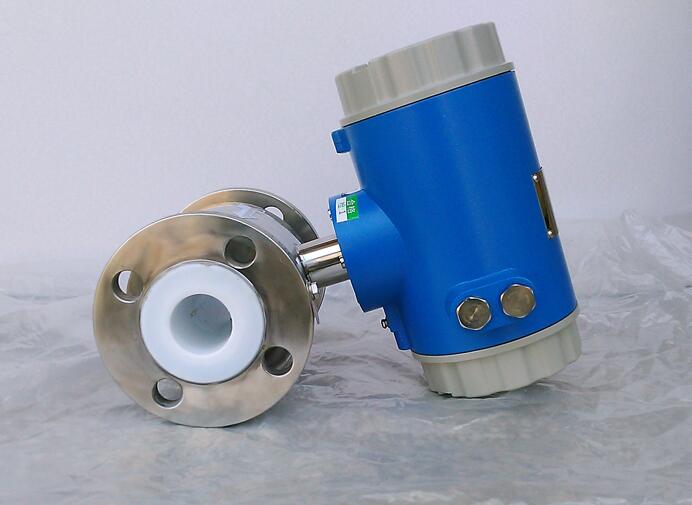

銀環電磁流量計

    銀環電磁流量計是一種測量導電介質體積流量的感應式儀表，根據法拉第電磁感應原理。測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。多電極設計，進一步保證測量準確度。管道內無可動部件，測量中幾乎沒有附加壓力損失。 高清晰背光LCD顯示，全中午菜單操作，使用方便，操作簡單，易學易懂。全數字量處理，抗干擾能力強，測量可靠，準確度高。銀環電磁流量計廣泛應用于石油、化工、冶金、造紙、環保、食品等工業部門及市政管理、水利建設等行業的流量計量。

◆儀表結構簡單、可靠，無可動部件，工作壽命長。

◆無截流阻流部件，不存在壓力損失和流體堵塞現象。

◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

◆測量準確度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

◆備有管道式、插入式等多種流量計型號。

◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

◆具備一體化和分離型兩種型式。

◆高清晰度LCD背光顯示。

●公稱通徑DN(mm) DN10-3200,插入式》DN200

●流動方向：正，反，凈流量

●準確度：管道式：0.2級、0.5級、1.0級（根據口徑區分）插入式：2.5級

●被測介質溫度：橡膠襯里：-20℃~+90℃ 聚四氟乙烯襯里：-30℃~150℃

●額定工作壓力: 管道式：DN10-DN50:≤4.0MPa DN65-DN400:≤1.6MPa DN450-600:≤1.0MPa DN650以上：≤0.6MPa 插入式：≥80 0.25-25MPa

●流量測量范圍：流量測量范圍對應流速式0.5~10m/s

●管道式：0.5~10m/s,推薦1~5m/s

●插入式：0.5~10m/s

●環境溫度：-25℃~+60℃

●通訊接口：RS232、RS485、HART

●電導率范圍：被測流體電導率≥5μs/cm大多數以水為成分的介質，其導電率200~800μs/cm范圍內，均可選用流量計

●電極材料：不銹鋼、鈦、鉭、哈氏合金、珀或其他特殊電極材料

●防護等級：潛水型：IP68，其他型IP65

●供電電源：AC220V 50HZ,DC24V

●直管段長度：管道式：上游≥5D，下游≥2D

●連接方式：管道式：GB9119-2000標準法蘭 插入式：螺紋連接，球閥規格：DN50

●防爆標志：ExdⅡBT4

●相對濕度：5％~95％RH

●電氣接口：M20×1.5螺紋

 按照國標GB4208-84≈國際電工委員會IEC標準(IEC529-76)關于外殼防護等級可分為：

⑴、 IP65為防噴水型,即可允許水龍頭從任何方向對儀表噴水,噴水壓力為30kPa(0.3bar)。出水量為12.5升/分,噴口離儀表距離3米。

⑵、 IP67為防浸水型,即儀表可短時間全部浸入水中,試驗時高點應在水下少150cm,持續時間少為30分鐘。

⑶、 IP68為潛水型,應能長期在水中工作,其浸入的大深度由制造廠與用戶協商。

⑷、 防護等級選用原則應根據以上的要求及儀表實際的條件選定。若儀表在地面以下的，經常受水淹的，宜選用IP68;若儀表安裝在地面以上的可選用IP65。

⑴ 儀表的選型是儀表應用中非常重要的工作,儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤安裝造成的,需特別注意工況。

⑵ 根據被測流體名稱、高溫度、正常工作溫度、溫度選擇襯里和電極的材質。

⑶ 根據大流量、正常流量、小流量選擇管徑的大小。

⑷ 量程應大于預計的大流量值,而正常的流量值以稍大于流量計滿刻度的50%為宜。

⑸ 高工作壓力:實際高工作壓力必須小于流量計的額定工作壓力。

⑹ 附加功能及其它附屬要求的選擇:廠家決定生產要求。

⑺ 測潔凈水時,經濟流速是1.5-3m/s,測易結晶的溶液時,應適當地提高流速,3-4m/s為宜,起到自清掃，防止粘附沉積等作用,測礦漿等磨耗性流體時,應適當降低流速，1.0-2m/s為宜，以降低對內襯和電極的磨損。實際應用很少超過7m/s,超過10m/s則更為罕見。流速低于0.3m/s時好采用縮管方式提高流速。

⑻ 實際應用中,分體距離愈短愈好,電纜線過長,受其分布電容的影響,很容易造成信號干擾,一般不超過30米。

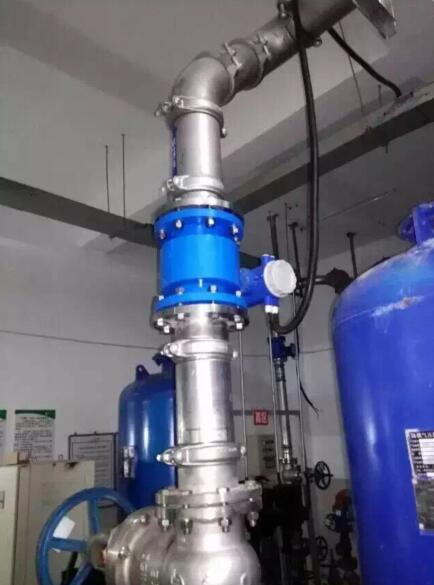

1、對外部環境的要求

a、應避開安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。

b、安裝在室內,若必須安裝于室外,應避開雨水淋澆,積水受淹及太陽曝曬，須有防潮和防曬措施。

c、應避開安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。

d、為了安裝、維護、保養、方便，在流量計周圍需有充實的安裝空間。

e、流量計安裝場所應避開有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。

2、對直管段的要求

為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量準確度(也可安裝整流器，盡量避開在靠近調節閥和半開閥門之后安裝)。
