容積式流量計的使用與檢定

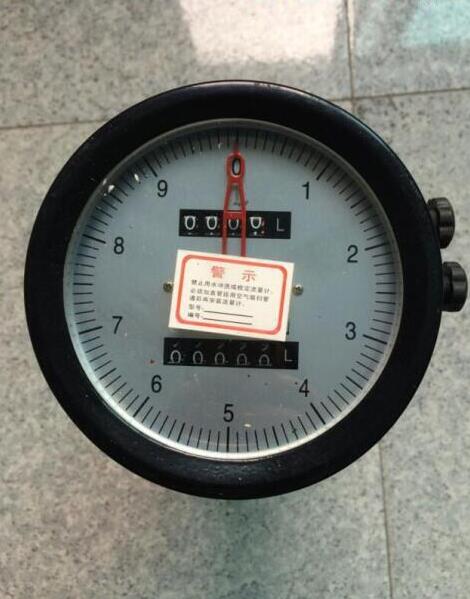

　　容積式流量計的計量室主要由殼體、轉子、機構傳動等組成，主要類型包括腰輪流量計、螺旋轉子流量計、橢圓齒輪流量計、刮板式流量計等。其工作原理是流量計的轉子靠其進出口在流體微小壓差作用下推動旋轉，不斷地將進口的液體經計量腔連續不斷的計量后送到出口，并通過傳動機構直接指示出流經流量計的液體總量，也可通過脈沖發訊器進行信號遠傳。

其特點是：

　　（1）計量準確度高，重復性好：轉子無接觸放置震動且噪音小，工作不受流體狀態的影響，前后不需要很長的直管段，壓差小于0.03Mpa，適應介質粘度的范圍廣；雙殼體式結構，維修簡便。

　?。?）對計量介質純凈度要求較高，計量含砂粒介質要配過濾裝置。

    隨著油田計量技術的發展和對環境保護的重視，油田基本上淘汰開式計量流程，油氣集輸系統基本上實現了密閉輸送，由于其生產、制造技術已相對成熟，使用、檢定、標準規程已成體系，因此作為各種油品尤其是原油交接計量是比較理想的器具。

　　為了保證流量計技術性能穩定，在使用中要嚴格按要求操作和維修維護，定期加注潤滑油，嚴禁超極限使用，定期檢查更換濾網，防止雜質卡死轉子，加強流量計的比對和檢定工作，防止出現計量差錯。

    作為一種機械儀表，橢圓齒輪流量計和腰輪流量計在使用一段時間后由于轉子的磨損，轉子間隙變大，準確度將降低，尤其是運行時間較長和新投用的流量計的性能穩定性差，在每三個月的檢定周期內甚至?xí)霈F(xiàn)較大的超差現象。針對此問題，要開展維護工作，同時要加強與儲油罐和供油流量計數據比，對標準體積管加密測試，及時掌握流量計準確度情況，合理調整流量點優化運行。

    原油交接的流量計在每三個月進行檢定一次的基礎上，平時不定期進行自檢加密測試，并堅持每天收、輸、銷流量計與儲油罐的數據比對分析工作，因?yàn)榱髁坑?jì)屬高準確度計量器具，而儲油罐的容積值在常態下相對穩定，在單位時間內兩者比對的差值應是一個常數，由差值的變化可判斷流量計的準確度變化。因此，控制流量計誤差較有效的辦法是進行檢定，目前使用的檢定方法是標準體積管法其特點是：檢定不影響流量計正常工作，不產生油品蒸發，流量計脈沖當量0.1升/脈沖、體積管現性在0.02%以下，系統{準確度高，自動化程度高，可實現計算機管理。
