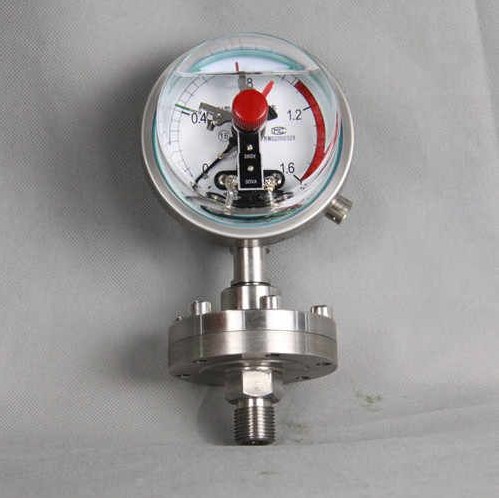

不銹鋼耐震隔膜電接點壓力表

詳細說明

    YHYNXTP-100B/150B不銹鋼耐震隔膜電接點壓力表不僅具有結構可靠品種規格全，動作穩定，適應強的特點外，而且又具有測控并茂，安裝簡單，維護量小等特點,適合震動場合，電接點壓力表是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。

適用介質
    為使通用型壓力表能適用測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗場合，應必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
隔膜表耐蝕性
    隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜、法蘭及密封墊圈的材料來保證。
    不銹鋼耐震電接點隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酪等工業部門生產過程中測量流體介質壓力之用

表盤尺寸
4inch（100mm）
6inch（150mm）


壓力量程
-0.1~0~60Mpa

精度等級
2.5% F.S

外殼材質
表殼材質
不銹鋼。
表窗：透明壓克力罩
刻度盤：鋁合金片（單或雙刻度設計）



接觸材質
不銹鋼耐震電接點隔膜壓力表隔膜材料：0Cr17Ni12Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟橡膠及氟塑料(F4)。
法蘭材料：不銹鋼0Cr17Ni12Mo2(316)；不銹鋼內襯氟塑料(316+F4)。
密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟橡膠。
填充材料:甘油或硅油


機芯材質
黃銅
磷銅
不銹鋼304
不銹鋼316

接頭鏍紋
表頭接頭為1/2PT或1/2NPT,G1/2或ZG1/2或M20*1.5

法蘭為DN15/25/32/40/50

隔膜座連接為:
敞開式凸面法蘭
工字形法蘭
鏍紋連式
卡箍式
鏍母式


安裝型式
徑向安裝型(配合法蘭)

使用與維護
（1）儀表必須垂直安裝，搬運、安裝時應避免碰撞和振動。
（2）儀表宜在周圍環境溫度為-40℃～+70℃，相對濕度不大于80%的場所使用,高溫使用請加裝散熱設備。
（3）儀表在測量穩定負荷時不得超過測量上限的2/3，測量波動壓力時，不得超過測量上限的1/2，低壓力，在兩種情況下，都不應低于測量上限的1/3。
（4）在測量腐蝕性介質，可能結晶的介質，粘度較大介質和劇變波動壓力時應添加隔離裝置和緩沖裝置。
（5）儀表應經常進行檢定（至少三個月一次）
（6）每次定做時請說明所要測量的介質，以便使用效
