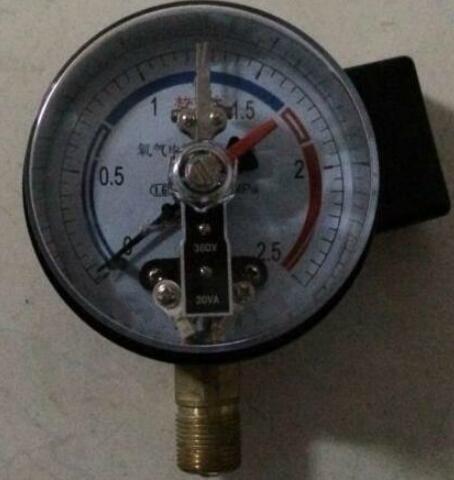

禁油氧氣電接點壓力表

精品推薦
YHYOX-60/100/150禁油氧氣電接點壓力表主要適用于在生產過程中或設備中用來測量禁油的液體、氣體或其混合物等的壓力；亦可用于測量對普通碳素鋼、奧氏體類不銹鋼、合金結構鋼以及錫鉛合金釬焊料等無腐蝕作用的、非結晶和凝固的各種介質的壓力。

詳細說明

型號：YHYOX-60/100/150禁油氧氣電接點壓力表詳細介紹

YHYOX-60/100/150禁油氧氣電接點壓力表主要適用于在生產過程中或設備中用來測量禁油的液體、氣體或其混合物等的壓力；亦可用于測量對普通碳素鋼、奧氏體類不銹鋼、合金結構鋼以及錫鉛合金釬焊料等無腐蝕作用的、非結晶和凝固的各種介質的壓力。

主要技術指標
　　準確度等級：2.5;1.6
　　使用環境條件：-40～70℃，相對濕度不大于90%
　　溫度影響：不大于0.4%10℃(使用溫度偏離20±5)
　　重量：0.6kg(DSYOX-100)　　0.9kg(DSYOX-150)

產品應用
在電接點壓力表裝置的電接觸信號針上，裝有可調節的磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效的避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以電接點壓力表具有動作可靠、使用壽命長、觸點開關功率較大等特點。

結構原理
電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。一般電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，不銹鋼電接點壓力表用于測量對不銹鋼不起腐蝕作用的氣體、液體介質的正負壓力并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警的目的。
電接點壓力表基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。

安裝方式:
1.徑向直接安裝
2.軸向無邊直接安裝
3.徑向帶前邊直接安裝
4.軸向帶前邊直接安裝

接點電氣參數
大功率:10W/30W
電接點壓力表使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm

電器原理
以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機。
控制過程如下：在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點（電源共公端）與下限觸頭接通，繼電器J1動作并自鎖，其常開觸頭閉合驅動J3，電動機得電運轉。當壓力到達上限時，活動觸點與上限觸頭接通，繼電器J2動作，其常閉觸頭斷開，切斷J1供電，其常開點斷開，J3釋放，電機停轉。如此往復，達到自動控制的目的。

標度范圍

型號	標度范圍MPa
YHYOX-60 YHYOX-100 YHYOX-150	0～0.16;0～0.25;0～0.4;0～0.6;0～1; 0～1.6;0～2.5;0～4;0～6;-0.1-0;-0.1-0.1 -0.1～0.06;-0.1～0.15;-0.1～0.3; -0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4;
	0～10;0～16;0～25;0～40;0～60
